модель 2013 года
- Модель DR-Z 400
- Код модели DR-Z400SL3

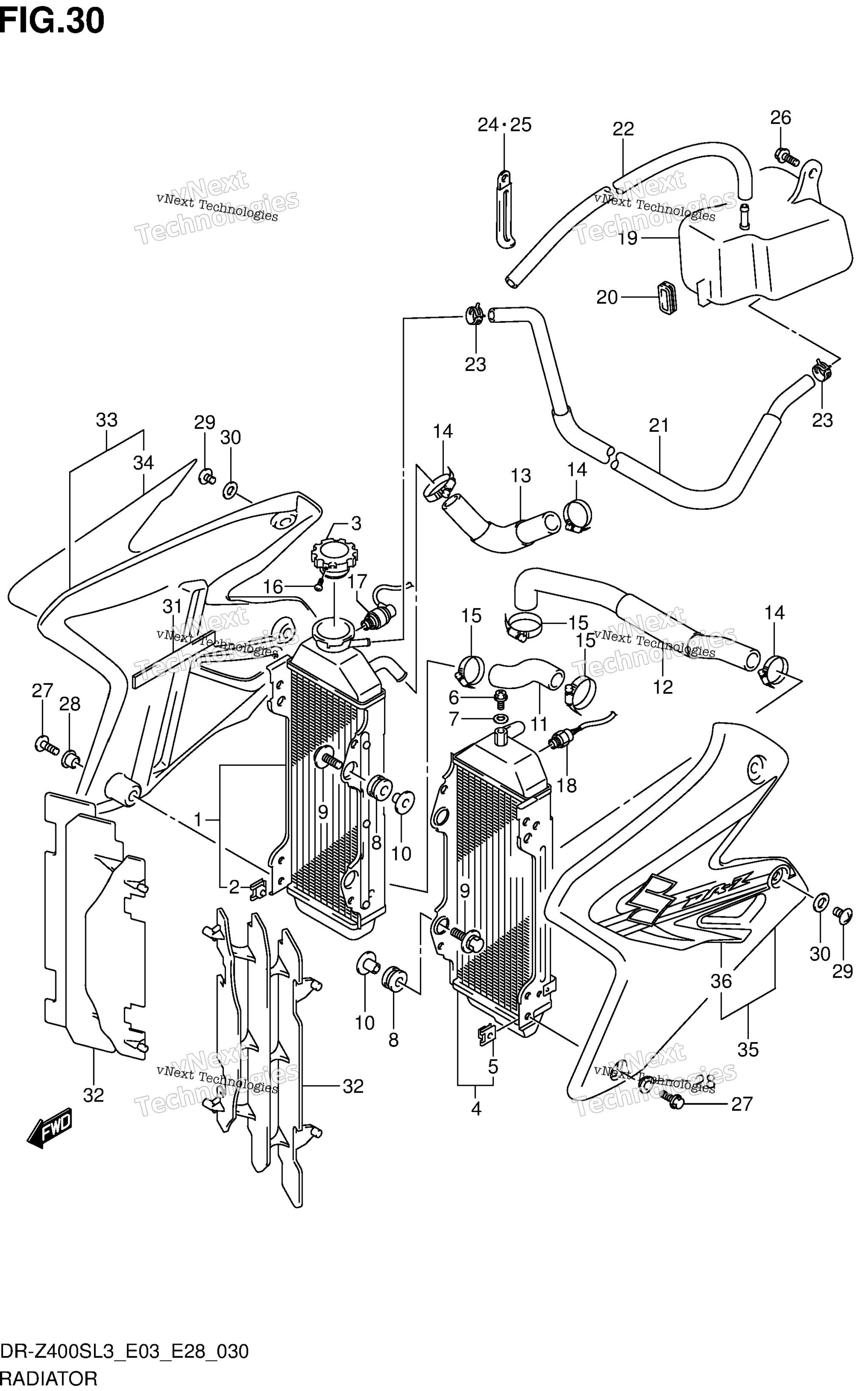

Схема радиатора (Dr-Z400sl3 E28) для DR-Z400SL3
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR WATER R art. 17710-29F40-000
По запросу
2
NUT art. 09148-06015-000
По запросу
3
Крышка радиатора Suzuki art. 17730-19D11-000
от 4 085 ₽
4
RADIATOR WATER L art. 17720-29F40-000
По запросу
5
NUT art. 09148-06015-000
По запросу
6
BOLT, AIR RELEASE art. 17568-50F00-000
По запросу
7
GASKET (6.4X11.5X0.8) art. 09168-06026-000
По запросу
8
CUSHION RADIATOR LWR art. 17787-19A00-000
По запросу
9
BOLT (6X25) art. 09116-06147-000
По запросу
10
SPACER (6.5X10.5X14.1) art. 09180-06243-000
По запросу
11
HOSE RADIATOR INLET art. 17851-29F10-000
По запросу
12
HOSE RADIATOR OUTLET art. 17852-29F30-000
По запросу
13
HOSE RADIATOR JOINT art. 17853-29F10-000
По запросу
14
CLAMP art. 09402-28513-000
По запросу
15
CLAMP art. 09402-32512-000
По запросу
16
SCREW RADIATOR CAP art. 17733-03D10-000
По запросу
17
SWITCH ASSY WATER TEMP art. 34850-29F00-000
По запросу
18
SWITCH FAN art. 17680-24A30-000
По запросу
19
Расширительный бачок системы охлаждения Suzuki art. 17911-29F11-000
По запросу
20
CUSHION RESERVOIR TANK art. 17913-29F00-000
По запросу
21
HOSE RESERVOIR TANK INLET art. 17981-29F01-000
По запросу
22
HOSE (5X9X2000) L:2000->650 art. 09352-50901-00B
По запросу
23
CLIP art. 09401-08411-000
По запросу
24
CLAMP (L:45) art. 09404-08211-000
По запросу
25
CLAMP (L:45) art. 09404-06429-000
По запросу
26
BOLT art. 01550-0612B-000
По запросу
27
BOLT (6X16) art. 09103-06274-000
По запросу
28
WASHER art. 09169-06053-000
По запросу
29
BOLT (6X8) art. 09103-06275-000
По запросу
30
WASHER (6.5X14X1.6) art. 09160-06125-000
По запросу
31
CUSHION TOOL HOLDER art. 47451-38A01-000
По запросу
32
LOUVER RADIATOR art. 17831-37E11-000
По запросу
33
COVER, RADIATOR RH (WHITE) FOR 30H art. 17760-29FG0-5UX
По запросу
33
COVER, RADIATOR RH (BLACK) FOR 019 art. 17760-29FG0-3WX
По запросу
34
TAPE, RADIATOR COVER RH FOR 3WX art. 68665-29FG0-HMA
По запросу
34
TAPE, RADIATOR COVER RH FOR 5UX art. 68665-29FG0-HMB
По запросу
35
COVER, RADIATOR LH (BLACK) FOR 019 art. 17770-29FG0-3WX
По запросу
35
COVER, RADIATOR LH (WHITE) FOR 30H art. 17770-29FG0-5UX
По запросу
36
TAPE, RADIATOR COVER LH FOR 3WX art. 68675-29FG0-HMA
По запросу
36
TAPE, RADIATOR COVER LH FOR 5UX art. 68675-29FG0-HMB
По запросу
