модель 2013 года
- Модель DR650
- Код модели DR650SEL3

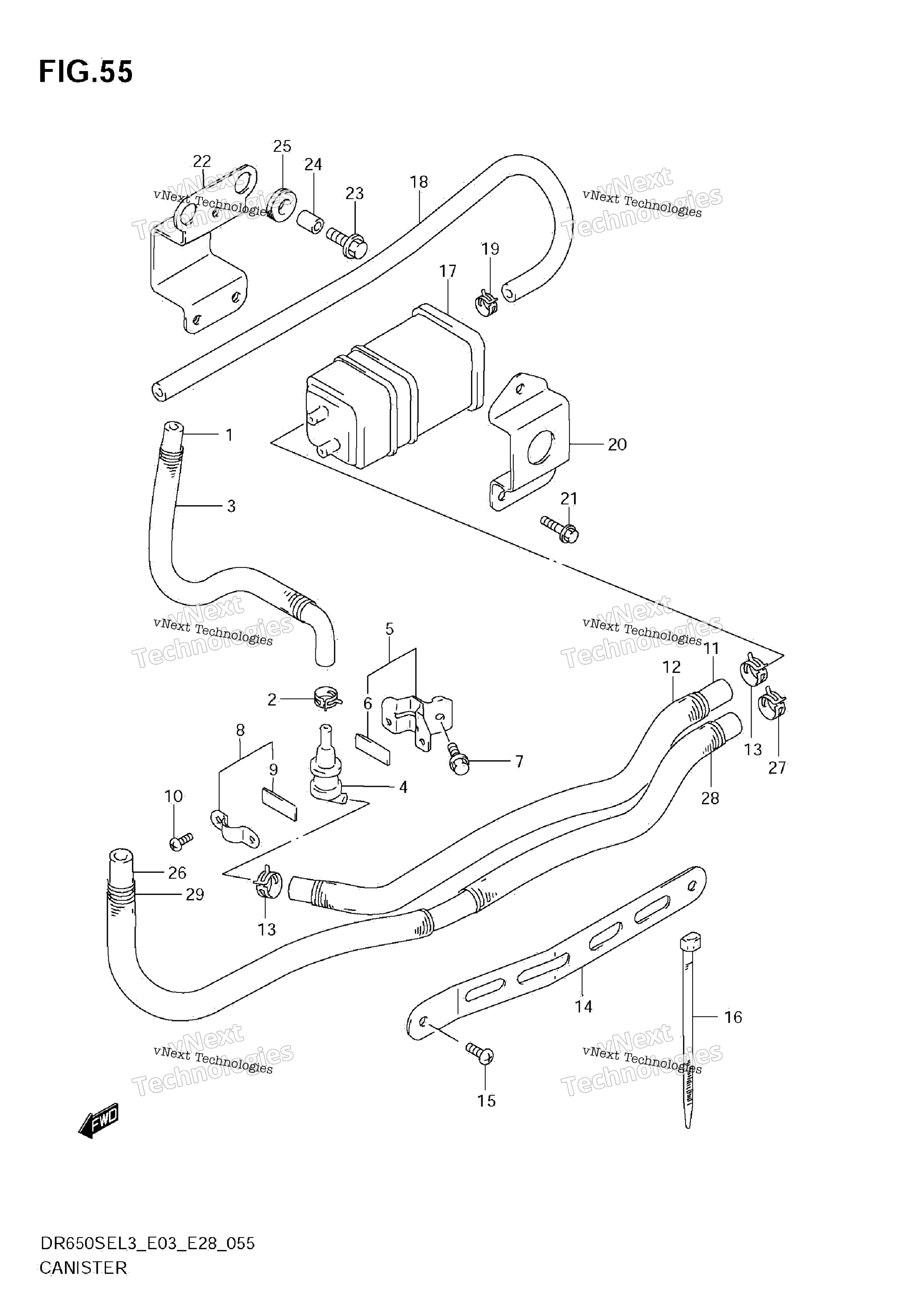

Схема адсорбер (Dr650sel3 E33) для DR650SEL3
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK & VALVE art. 44434-32EA0-000
По запросу
2
CLIP art. 09401-11413-000
По запросу
3
SPRING art. 09440-13012-000
По запросу
4
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
5
PLATE,BRTHR VALVE art. 44890-32E00-000
По запросу
6
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
7
BOLT art. 01550-0612B-000
По запросу
8
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
9
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
10
SCREW art. 02112-0408B-000
По запросу
11
HOSE, VALVE & CANISTER art. 44435-32EA0-000
По запросу
12
SPRING art. 09440-13043-000
По запросу
13
CLIP art. 09401-11413-000
По запросу
14
PLATE,CANISTER HOSE art. 44945-32E00-000
По запросу
15
SCREW art. 02142-0612B-000
По запросу
16
CLAMP (L:125) art. 09407-14403-000
По запросу
17
CANISTER art. 17210-14A00-000
По запросу
18
HOSE (7X12X600) L:600->320 art. 44421-12FR0-000
По запросу
19
CLIP art. 09401-11415-000
По запросу
20
PLATE,CSTR UPPER art. 44921-32E00-000
По запросу
21
BOLT art. 01550-0612B-000
По запросу
22
PLATE,CSTR LOWER art. 44930-32E00-000
По запросу
23
BOLT (6X20) art. 09116-06167-000
По запросу
24
SPACER (6.5X10X9.4) art. 09180-06286-000
По запросу
25
CUSHION art. 09320-10015-000
По запросу
26
HOSE, CANISTER & CARB art. 44436-32EA0-000
По запросу
27
CLIP art. 09401-11413-000
По запросу
28
SPRING, NO.1 art. 09440-13043-000
По запросу
29
SPRING, NO.2 art. 09440-13053-000
По запросу
