модель 2013 года
- Модель DR650
- Код модели DR650SEL3

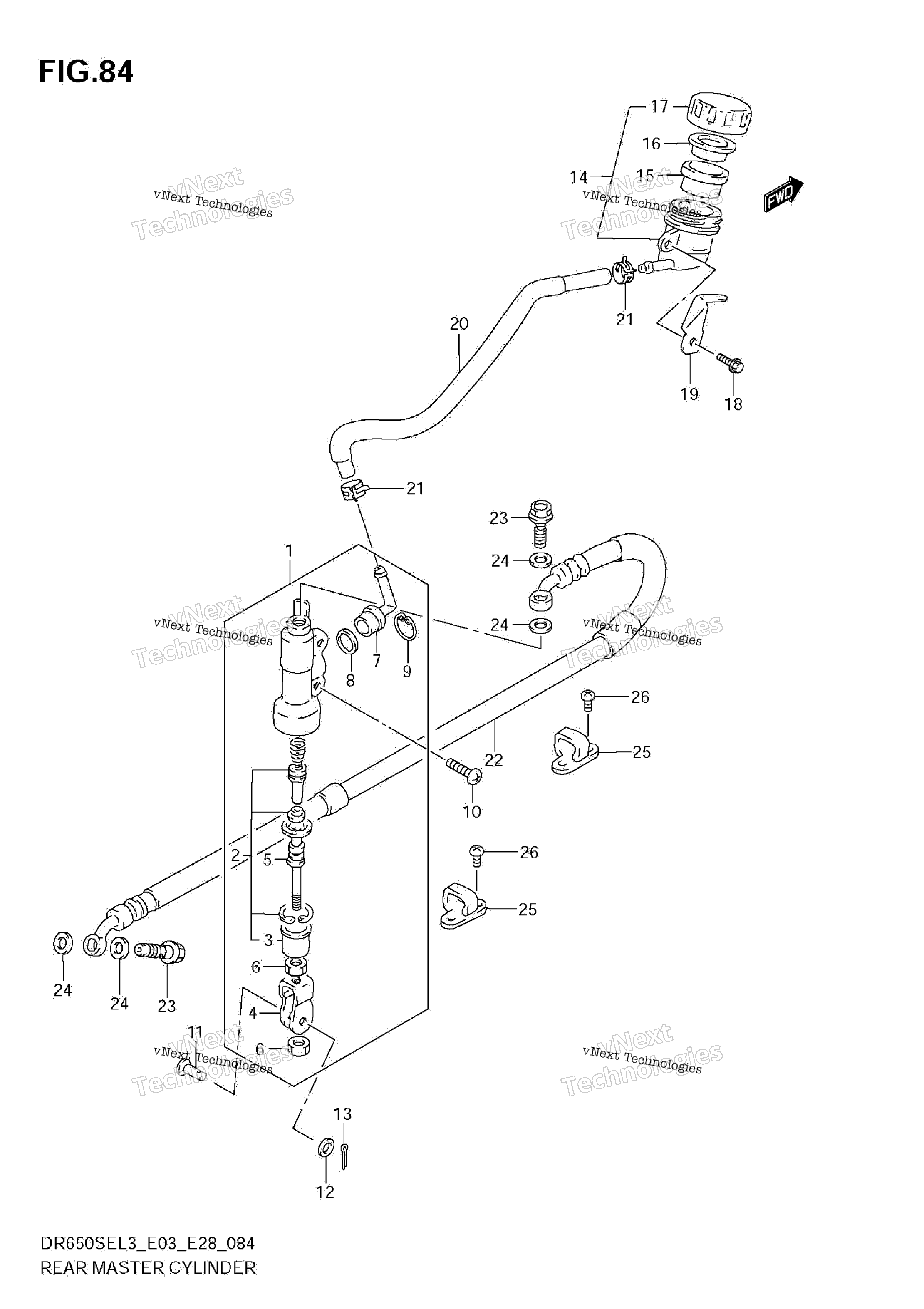

Схема заднего главного цилиндра тормоза для DR650SEL3
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,REAR MASTER art. 69600-32E00-000
По запросу
2
Ремкомплект тормозного цилиндра Suzuki art. 69600-04821-000
от 4 484 ₽
3
BOOT art. 69691-00A00-000
По запросу
4
YOKE art. 69692-13E00-000
По запросу
5
ROD, PUSH art. 69670-27A30-000
По запросу
6
NUT art. 69693-05A00-000
По запросу
7
CONNECTOR art. 69672-00B20-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
CIRCLIP art. 69674-00B20-000
По запросу
10
SCREW (6X16) art. 09139-06237-000
По запросу
11
PIN (8X20) art. 09200-08048-000
По запросу
12
WASHER (8.5X14X1.5) art. 09160-08090-000
По запросу
13
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
14
Бачок томозной жидкости Suzuki art. 69740-03D00-000
По запросу
15
DIAPHRAGM art. 69667-00B20-000
По запросу
16
PLATE art. 69668-00B20-000
По запросу
17
CAP art. 69669-03D00-000
По запросу
18
.BOLT art. 01550-0616B-000
По запросу
19
GUARD,RSVR TANK CAP art. 69743-14D10-000
По запросу
20
HOSE,RESERVOIR TANK art. 69730-32E00-000
По запросу
21
CLIP art. 09401-12404-000
По запросу
22
HOSE, REAR BRAKE art. 69480-32E02-000
По запросу
23
UNION art. 09360-10062-000
По запросу
24
Шайба Suzuki art. 09161-10009-000
от 221 ₽
25
GUIDE, BRAKE HOSE(HOLE 1-5.5) art. 61196-27C50-000
По запросу
26
SCREW art. 02142-0510B-000
По запросу
