модель 2013 года
- Модель GSX1300
- Код модели GSX1300RAL3

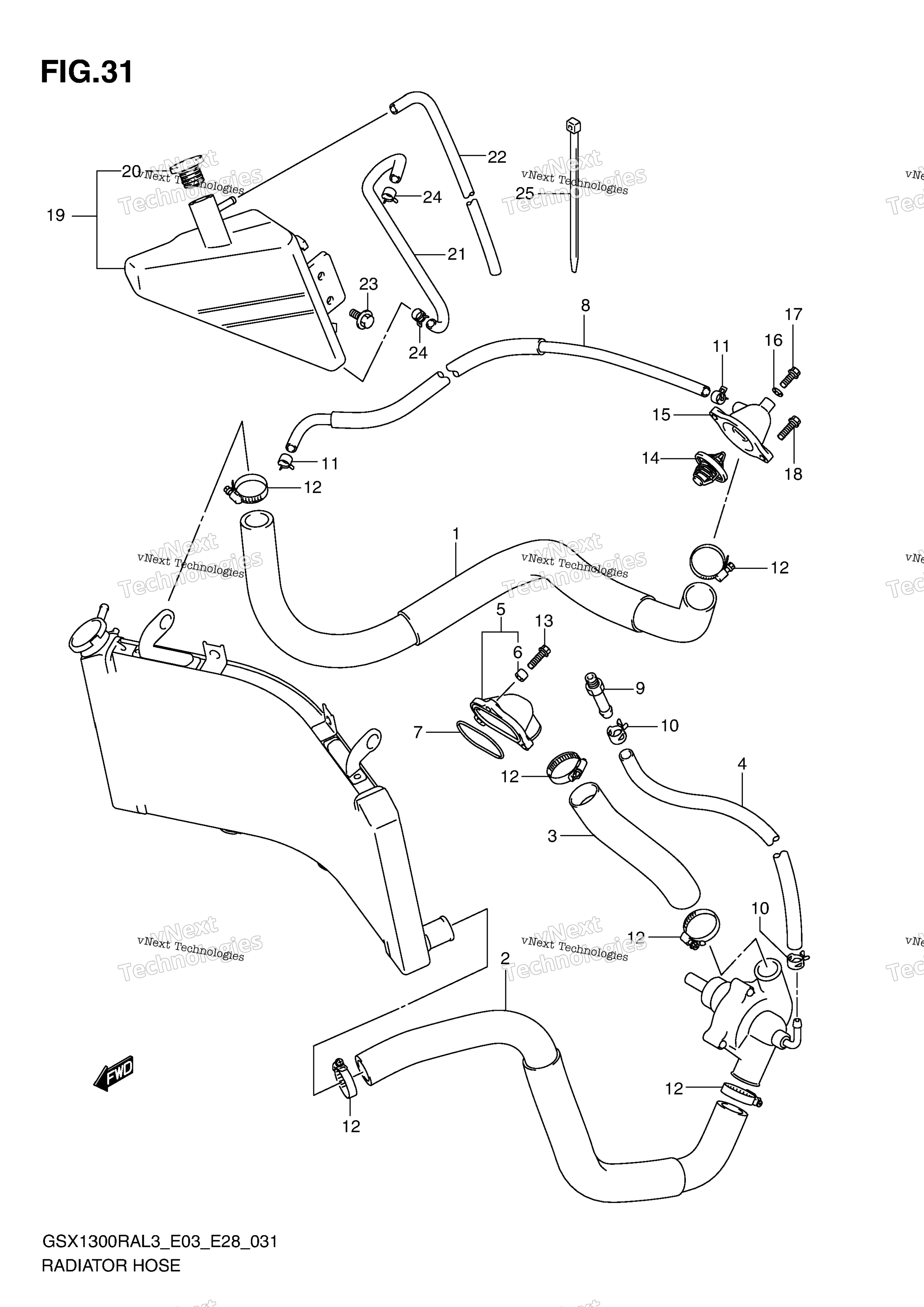

Схема шланга радиатора для GSX1300RAL3
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RADIATOR INLET art. 17851-15H00-000
По запросу
2
HOSE, RADIATOR OUTLET art. 17852-15H00-000
По запросу
3
HOSE, CYLINDER INLET art. 17853-24F00-000
По запросу
4
HOSE,WATER BYPASS NO.1 art. 17854-24F00-000
По запросу
5
CONNECTOR, CYLINDER WATER art. 17861-33E20-000
По запросу
6
SPACER (6.5X9X8) art. 09180-06261-000
По запросу
7
Уплотнительное кольцо Suzuki art. 17863-33E00-000
По запросу
8
HOSE, WATER AIR BLEED art. 17855-15H00-000
По запросу
9
UNION art. 09362-09011-000
По запросу
10
CLAMP art. 09401-12414-000
По запросу
11
CLIP (ID:10.5,H:8) art. 09401-10409-000
По запросу
12
CLAMP art. 09402-35501-000
По запросу
13
BOLT art. 01547-0620A-000
По запросу
14
THERMOSTAT,WATER art. 17670-15H00-000
По запросу
15
COVER, THERMOSTAT art. 17661-35F00-000
По запросу
16
GASKET (6.4X11.5X0.8) art. 09168-06026-000
По запросу
17
UNION, AIR VENT art. 17568-50F00-000
По запросу
18
BOLT art. 01547-0620A-000
По запросу
19
TANK ASSY, RESERVOIR art. 17910-15H00-000
По запросу
20
Крышка расширительного бачка Suzuki art. 17931-02FA0-000
от 882 ₽
21
HOSE, RESERVER TANK INLET art. 17981-15H00-000
По запросу
22
HOSE, RESERVER TANK OVERFLOW art. 17982-22H00-000
По запросу
23
BOLT (6X12) art. 09111-06085-000
По запросу
24
CLIP art. 09401-08411-000
По запросу
25
CLAMP (L:145) art. 09407-14407-000
По запросу
