модель 2013 года
- Модель GSX1300
- Код модели GSX1300RAL3

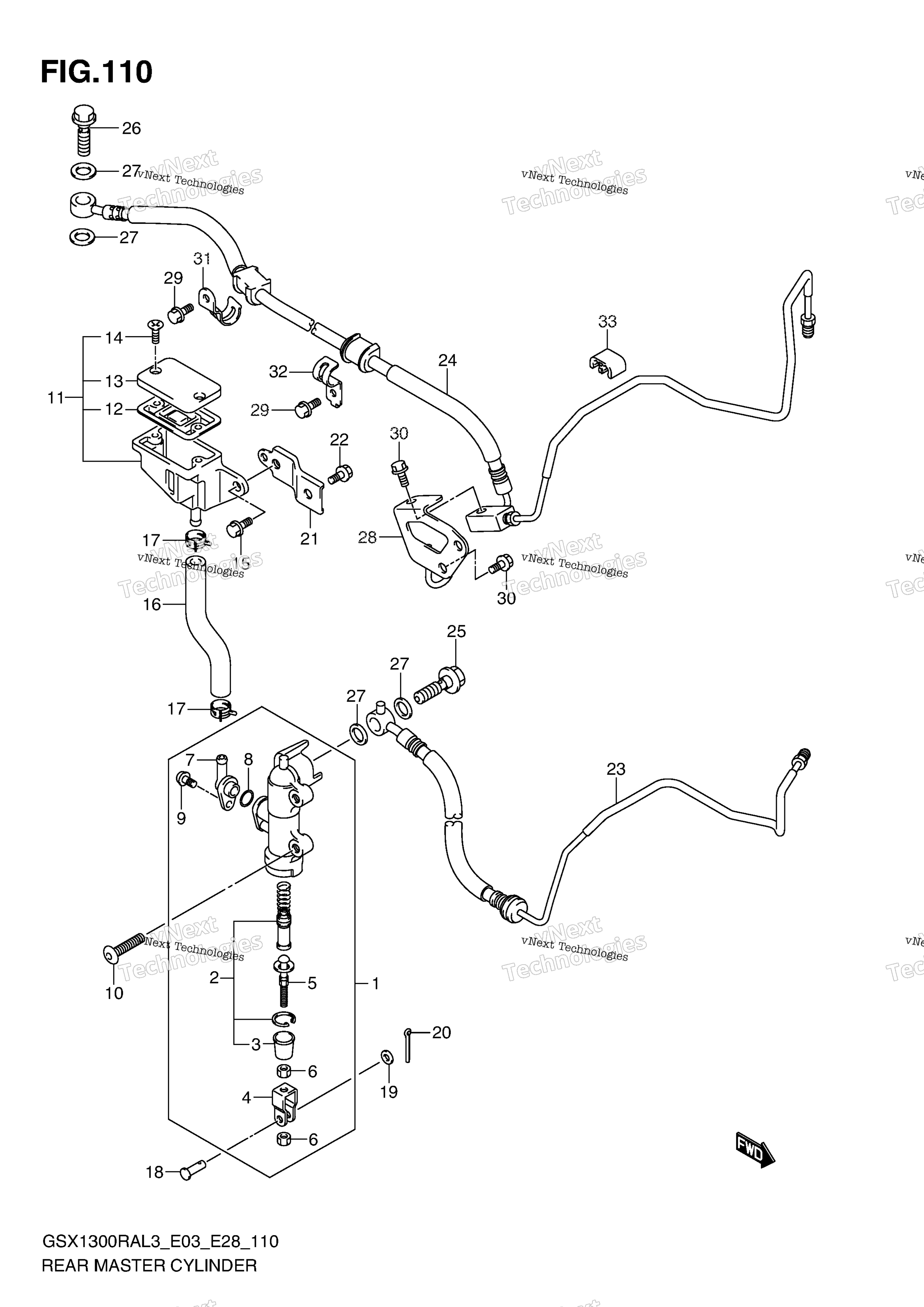

Схема заднего главного цилиндра тормоза (Gsx1300ral3 E33) для GSX1300RAL3
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER art. 69600-15H00-000
По запросу
2
Ремкомплект тормозного цилиндра Suzuki art. 69600-04821-000
от 4 484 ₽
3
BOOT art. 69691-00A00-000
По запросу
4
YOKE art. 69692-27A30-000
По запросу
5
ROD, PUSH art. 69670-27A30-000
По запросу
6
NUT art. 69693-05A00-000
По запросу
7
CONNECTOR art. 69672-05A00-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
SCREW art. 02112-7412A-000
По запросу
10
SCREW (6X20) art. 09139-06028-000
По запросу
11
TANK ASSY, RESERVOIR art. 69740-01D02-000
По запросу
12
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
13
CAP art. 59669-05D00-000
По запросу
14
SCREW art. 69689-04A00-000
По запросу
15
Болт Suzuki art. 01547-0612A-000
По запросу
16
HOSE, RR RESERVOIR TANK art. 69731-24F00-000
По запросу
17
CLIP art. 09401-13417-000
По запросу
18
PIN (6X18.2) art. 09200-06068-000
По запросу
19
Шайба Suzuki art. 08322-0106A-000
По запросу
20
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
21
BRACKET, RESERVOIR TANK art. 69750-15H00-000
По запросу
22
Болт Suzuki art. 01550-0612A-000
По запросу
23
HOSE ASSY, REAR BRAKE NO.1 art. 69200-15H01-000
По запросу
24
HOSE ASSY, REAR BRAKE NO.2 art. 69400-15H01-000
По запросу
25
UNION art. 09360-10061-000
По запросу
26
UNION art. 09360-10062-000
По запросу
27
WASHER (10X15X1.5) art. 09161-10009-000
По запросу
28
CLAMP,RR BRAKE HOSE art. 69260-15H00-000
По запросу
29
Болт Suzuki art. 01547-0612A-000
По запросу
30
BOLT art. 01547-0616A-000
По запросу
31
CLAMP, REAR BRAKE HOSE art. 69268-15H00-000
По запросу
32
CLAMP,RR BRAKE HOSE NO.1 art. 69275-15H00-000
По запросу
33
CLAMP art. 09403-06324-000
По запросу
