модель 2014 года
- Модель DL1000 V-STROM
- Код модели DL1000AL4

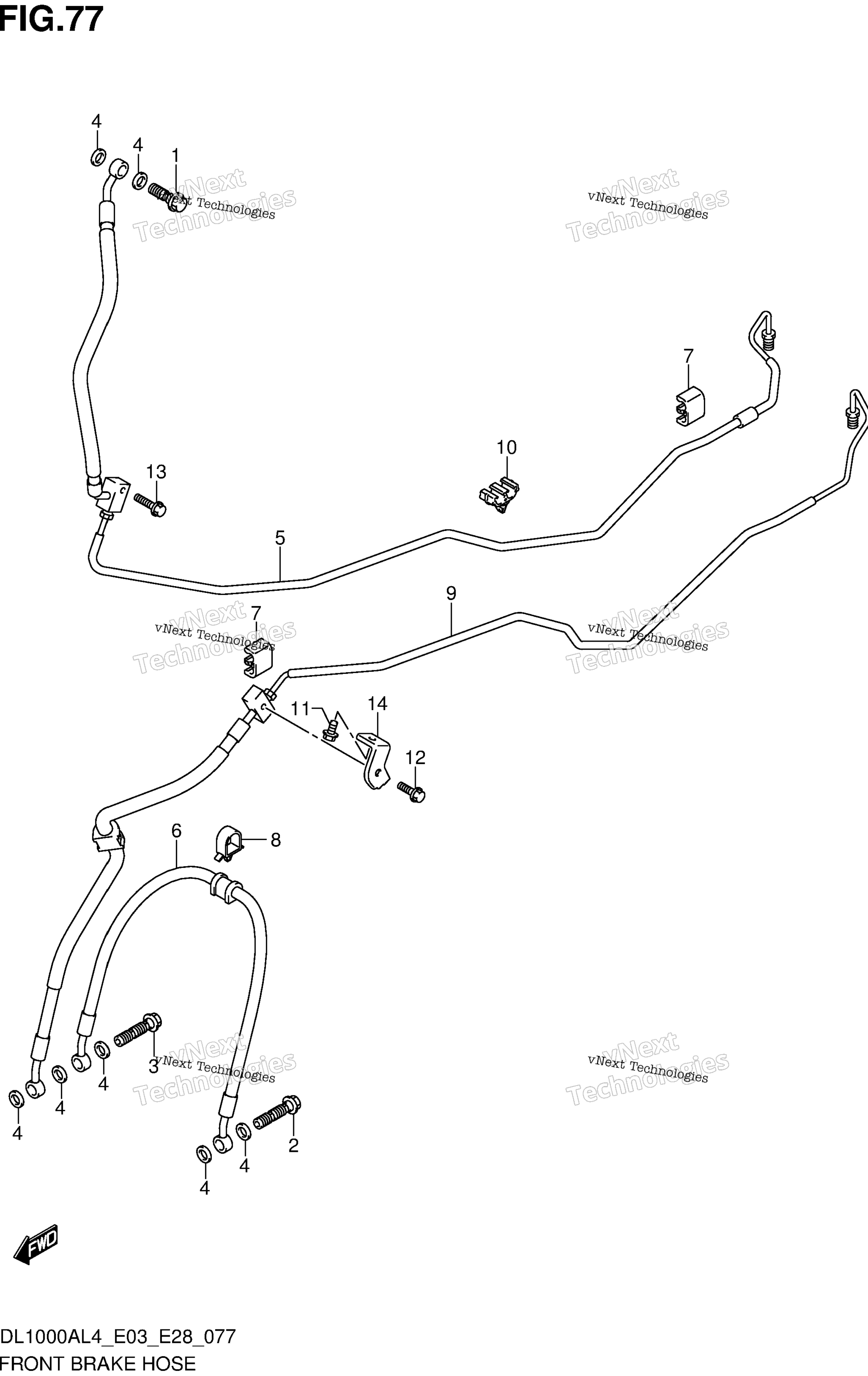

Схема шланга переднего тормоза для DL1000AL4
Схема
Детали
Номер
Наименование детали
Цена
1
UNION art. 09360-10062-000
По запросу
2
UNION art. 09360-10062-000
По запросу
3
Банжо фитинг Suzuki art. 09360-10064-000
от 683 ₽
4
Шайба Suzuki art. 09161-10009-000
от 221 ₽
5
HOSE ASSY, FRONT BRAKE NO.1 art. 59200-31J00-000
По запросу
6
HOSE, FRONT BRAKE NO.2 art. 59240-31J01-000
По запросу
7
CLAMP art. 09403-06324-000
По запросу
8
CLAMP art. 09403-16413-000
По запросу
9
HOSE ASSY, FR BRAKE NO.2 art. 59400-31J00-000
По запросу
10
CLAMP art. 09403-07334-000
По запросу
11
Болт Suzuki art. 01547-0612A-000
По запросу
12
BOLT art. 01547-0616A-000
По запросу
13
BOLT art. 01547-0625A-000
По запросу
14
CLAMP, FRONT BRAKE HOSE NO.1 art. 59261-31J00-000
По запросу
