модель 2014 года
- Модель DL1000 V-STROM
- Код модели DL1000AL4

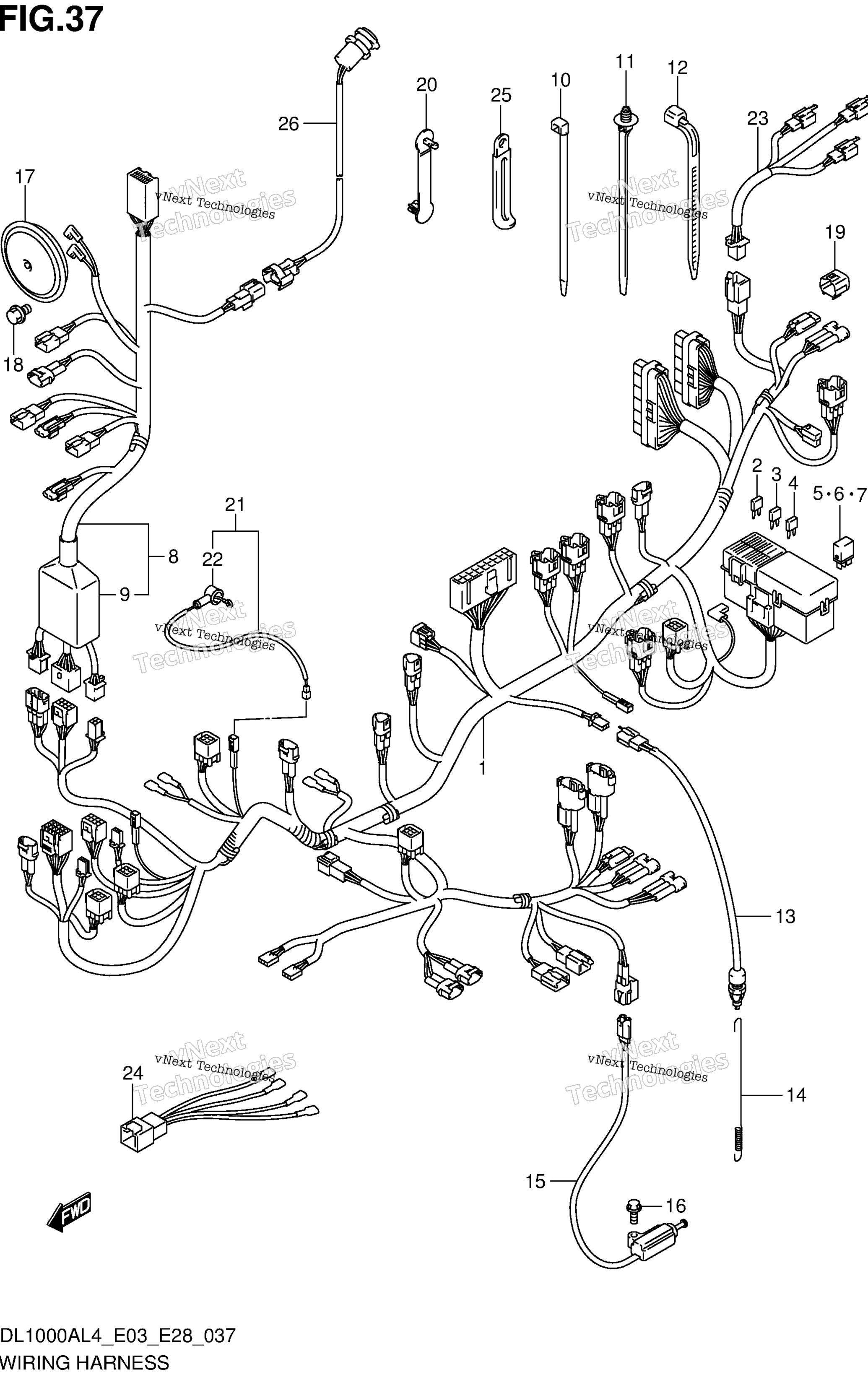

Схема жгута проводов (Dl1000al4 E28) для DL1000AL4
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 art. 36610-31J80-000
По запросу
2
FUSE (10A) art. 09481-10504-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15504-000
По запросу
4
FUSE (25A) art. 09481-25504-000
По запросу
5
RELAY ASSY, FUEL PUMP art. 38860-76F01-000
По запросу
6
RELAY ASSY, FAN MOTOR art. 38860-76F01-000
По запросу
7
RELAY ASSY, SIDE STAND art. 38860-76F01-000
По запросу
8
HARNESS, WIRING NO.2 art. 36620-31J01-000
По запросу
9
COVER, SPEEDOMETER art. 36618-18G10-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
CLAMP (L:154) art. 09407-17403-000
По запросу
12
CLAMP (L:125) art. 09407-14403-000
По запросу
13
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
14
SPRING,STOP LAMP SWITCH art. 43259-31J00-000
По запросу
15
SWITCH ASSY, SIDE STAND art. 37840-24F01-000
По запросу
16
.BOLT (8X35) art. 09103-08357-000
По запросу
17
HORN ASSY art. 38500-41F50-000
По запросу
18
BOLT art. 01550-0612B-000
По запросу
19
CAP, TS art. 36654-06J01-000
По запросу
20
Кронштейн крепления проводки Suzuki art. 36651-48E00-000
от 28 ₽
21
WIRE, OIL PRESSURE SWITCH LEAD art. 36851-31J00-000
По запросу
22
CAP, OIL PRESSURE SWITCH art. 36618-43410-000
По запросу
23
WIRE, REAR TURNSIGNAL LEAD art. 36856-31J00-000
По запросу
24
WIRE, IGNITION COIL LEAD art. 36854-31J00-000
По запросу
25
CLAMP (L:45) art. 09404-06429-000
По запросу
26
TERMINAL,POWER SOURCE art. 38850-31J00-000
По запросу
