модель 2014 года
- Модель RM-Z 250
- Код модели RM-Z250L4

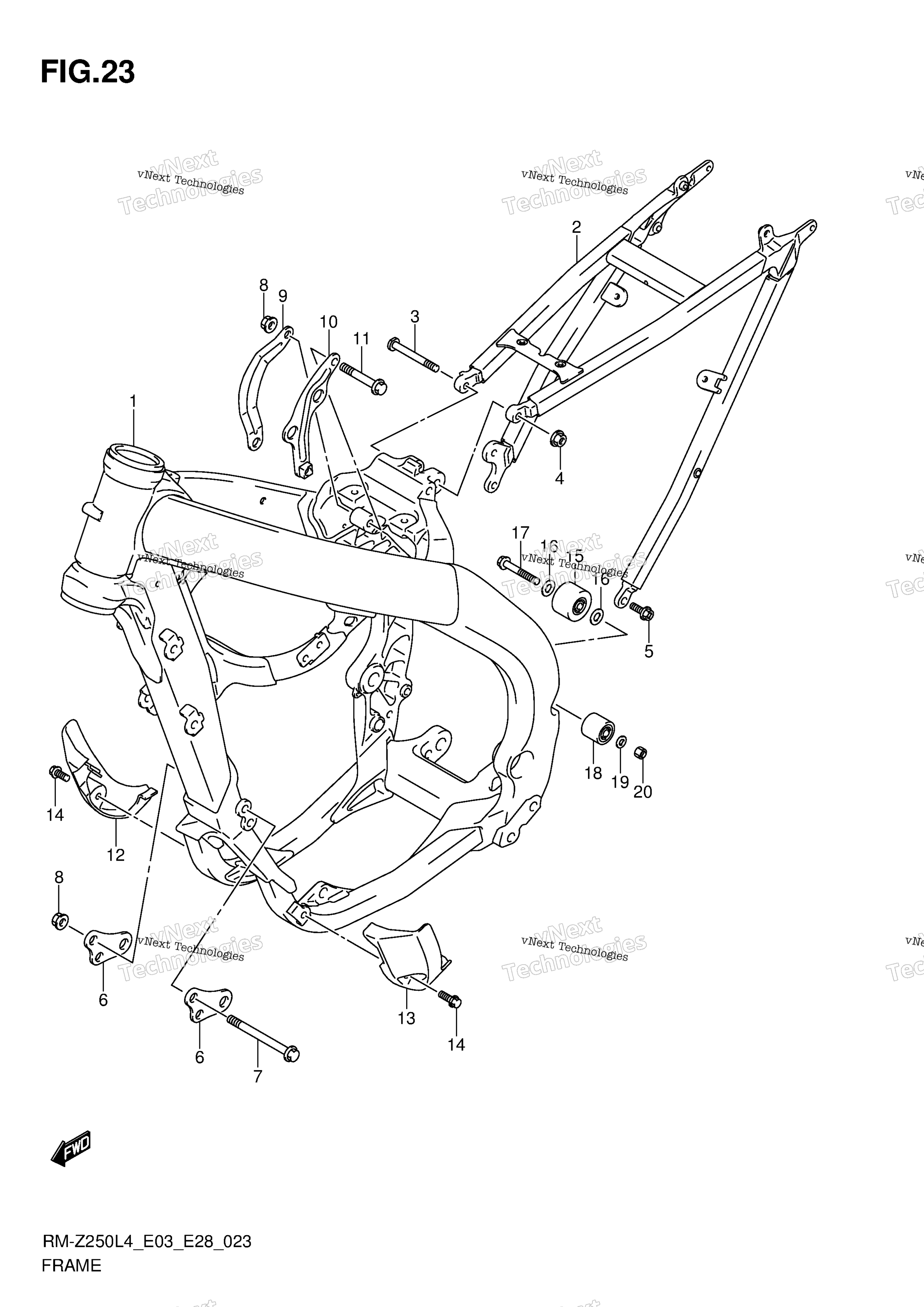

Схема рамы для RM-Z250L4
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME art. 41100-49H20-000
По запросу
2
RAIL, SEAT art. 41200-49H20-000
По запросу
3
BOLT, UPPER art. 41311-28H20-000
По запросу
4
NUT art. 09159-08146-000
По запросу
5
BOLT (8X20) art. 09103-08426-000
По запросу
6
BRACKET, ENGINE MOUNT FRONT art. 41911-49H20-000
По запросу
7
BOLT (8X80) art. 09103-08016-000
По запросу
8
NUT art. 09159-08146-000
По запросу
9
BRACKET, ENG MOUNT UPPER RH art. 41931-49H20-000
По запросу
10
BRACKET, ENG MOUNT UPPER LH art. 41940-49H20-000
По запросу
11
BOLT (8X40) art. 09103-08523-000
По запросу
12
PROTECTOR, FRONT RH art. 42520-10H02-000
По запросу
13
PROTECTOR, FRONT LH art. 42530-49H00-000
По запросу
14
BOLT (6X16) art. 09116-06200-000
По запросу
15
ROLLER CHAIN art. 43910-27C11-000
от 2 500 ₽
Аналог
2 500 ₽
Требуется 1 шт.
16
SHIM (8X16X1) art. 09181-08167-000
По запросу
17
BOLT (8X45) art. 09103-08207-000
По запросу
18
ROLLER, CHAIN LOWER art. 43910-35G00-000
По запросу
19
SHIM (8X12X1) art. 09181-08111-000
По запросу
20
NUT art. 08319-2108A-000
По запросу
