модель 2014 года
- Модель RM-Z 250
- Код модели RM-Z250L4

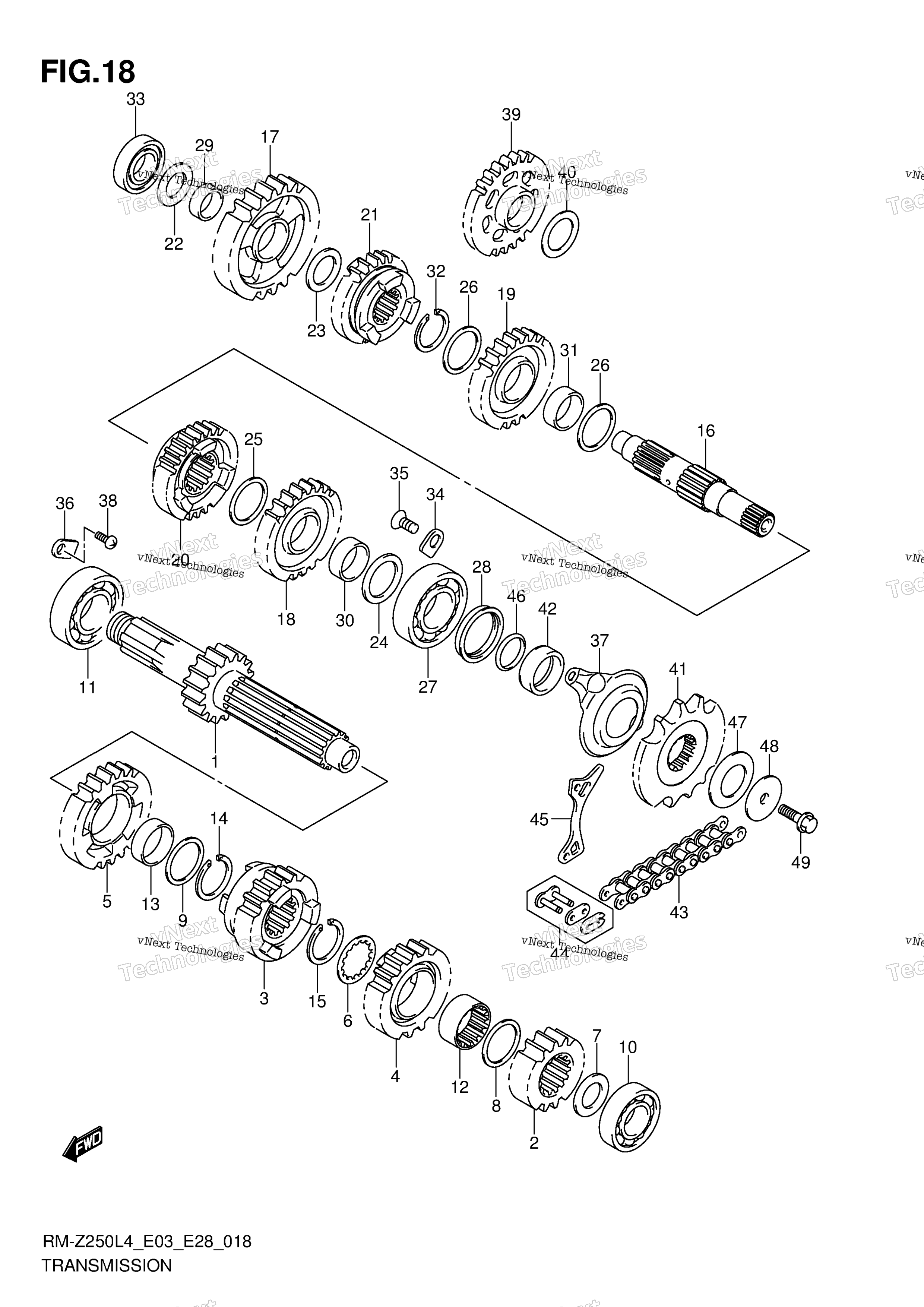

Схема трансмиссии для RM-Z250L4
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-49H01-000
По запросу
2
GEAR, 2ND DRIVE (NT:17) art. 24221-49H00-000
По запросу
3
GEAR, 3RD DRIVE (NT:17) art. 24231-49H00-000
По запросу
4
GEAR, 4TH DRIVE (NT:21) art. 24241-49H00-000
По запросу
5
GEAR, 5TH DRIVE (NT:22) art. 24251-49H00-000
По запросу
6
WASHER, 4TH DRIVE GEAR art. 24243-49H00-000
По запросу
7
SHIM (17X28X1) art. 09181-17195-000
По запросу
8
SHIM (24X30X1) art. 09181-24008-000
По запросу
9
SHIM (24X30X1) art. 09181-24008-000
По запросу
10
BEARING (17X40X9.5) LH art. 09262-17040-000
По запросу
11
BEARING (22X50X14) RH art. 09262-22018-000
По запросу
12
BUSH, 4TH DRIVE GEAR art. 24242-49H00-000
По запросу
13
BUSH, 5TH DRIVE GEAR art. 24252-49H00-000
По запросу
14
CIRCLIP art. 09380-24007-000
По запросу
15
CIRCLIP art. 09380-24007-000
По запросу
16
SHAFT, DRIVE art. 24131-49H00-000
По запросу
17
GEAR, 1ST DRIVEN (NT:28) art. 24311-49H00-000
По запросу
18
GEAR, 2ND DRIVEN (NT:30) art. 24321-49H00-000
По запросу
19
GEAR, 3RD DRIVEN (NT:25) art. 24331-49H00-000
По запросу
20
GEAR, 4TH DRIVEN (NT:26) art. 24341-49H00-000
По запросу
21
GEAR, 5TH DRIVEN (NT:24) art. 24351-49H00-000
По запросу
22
SHIM (17X28X1) art. 09181-17195-000
По запросу
23
SHIM (20X28X1) art. 09181-20167-000
По запросу
24
SHIM (22X30X1.0) art. 09181-22167-000
По запросу
25
SHIM (24X30X1) art. 09181-24008-000
По запросу
26
SHIM (24X30X1) art. 09181-24008-000
По запросу
27
BEARING LH art. 09262-22040-000
По запросу
28
OIL SEAL (28X38X7.5) art. 09289-28012-000
По запросу
29
BUSH (20X24X10) art. 09300-20037-000
По запросу
30
BUSH, 2ND DRIVEN GEAR art. 24323-49H00-000
По запросу
31
BUSH, 2ND DRIVEN GEAR art. 24323-49H00-000
По запросу
32
CIRCLIP art. 09380-24007-000
По запросу
33
BEARING (17X40X12) RH art. 09262-17023-000
По запросу
34
RETAINER art. 24741-20A00-000
По запросу
35
SCREW (6X12) art. 09126-06011-000
По запросу
36
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
37
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-49H00-000
По запросу
38
SCREW (6X12) art. 09125-06122-000
По запросу
39
GEAR, KICK STARTER IDLE (NT:26) art. 26260-49H00-000
По запросу
40
WASHER, KICK IDLE GEAR THRUST art. 26264-28H00-000
По запросу
41
SPROCKET, ENGINE (NT:13) art. 27511-49H00-000
По запросу
42
SPACER, ENGINE SPROCKET art. 27531-49H00-000
По запросу
43
CHAIN ASSY, DRIVE (DID520DMA4 SDH) art. 27600-46K00-114
По запросу
44
JOINT SET, CHAIN OPT art. 27620-46K00-000
По запросу
45
PLATE, FRONT CHAIN GUIDE art. 27641-10H01-000
По запросу
46
D RING, SPROCKET SPACER art. 27515-49H00-000
По запросу
47
WASHER, ENGINE SPROCKET WAVE art. 27514-49H00-000
По запросу
48
WASHER, ENGINE SPROCKET art. 27513-49H00-000
По запросу
49
BOLT (8X30) art. 09103-08458-000
По запросу
