модель 2015 года
- Модель DL1000 V-STROM
- Код модели DL1000AL5

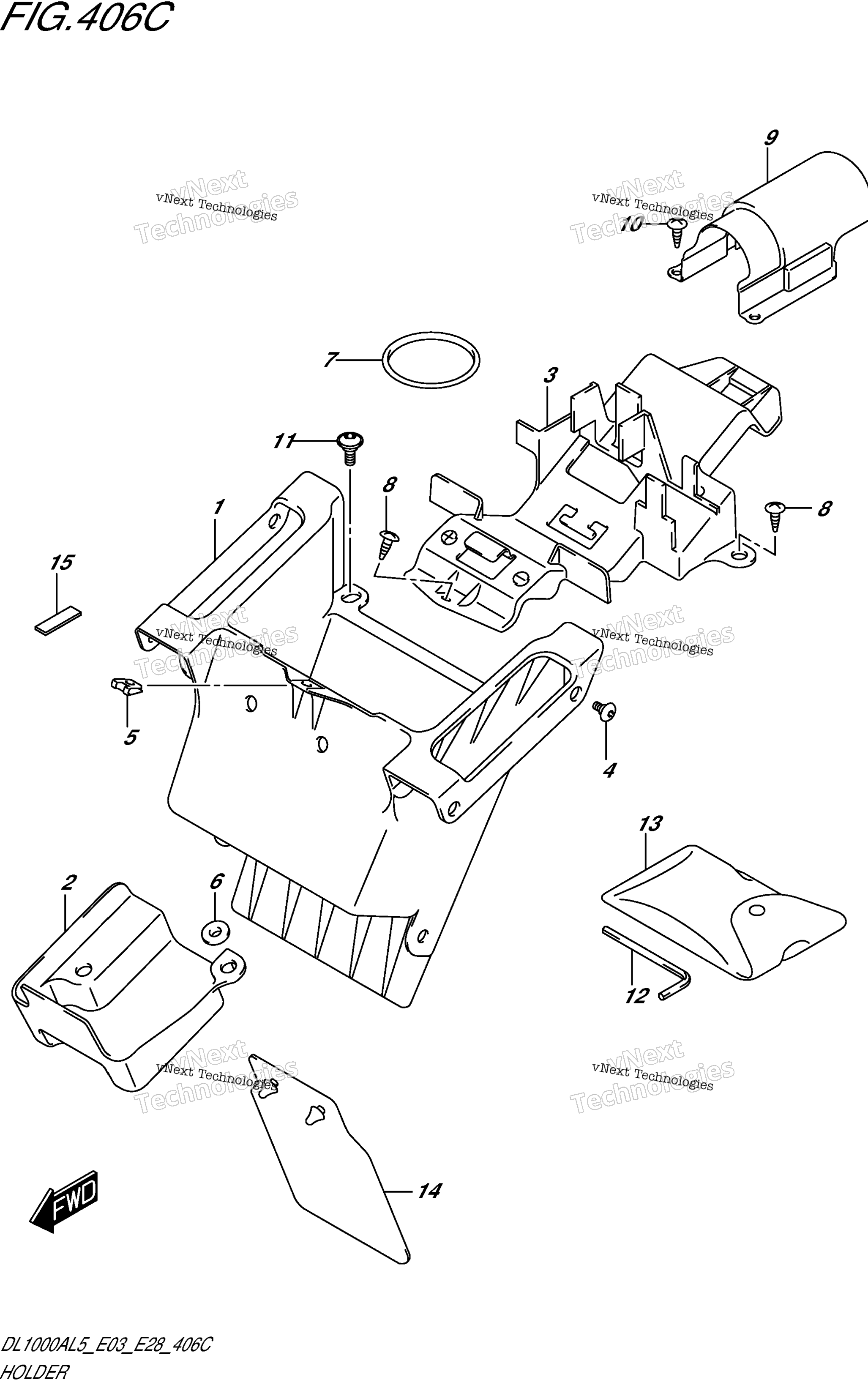

Схема держатель (Dl1000al5 E33) для DL1000AL5
Схема
Детали
Номер
Наименование детали
Цена
1
HOLDER, BATTERY art. 47414-31J00-000
По запросу
2
COVER, ACTUATOR art. 47421-31J00-000
По запросу
3
HOLDER, TOOL art. 47431-31J00-000
По запросу
4
SCREW (6X12) art. 09139-06144-000
По запросу
5
NUT (M5) art. 09148-05045-000
По запросу
6
WASHER art. 09169-06082-000
По запросу
7
O RING (D:3.5,ID:62.6) art. 09280-61004-000
По запросу
8
Саморез Suzuki art. 03541-0512B-000
от 326 ₽
9
HOLDER, CANISTER art. 47441-31J00-000
По запросу
10
Саморез Suzuki art. 03541-0512B-000
от 326 ₽
11
Болт Suzuki art. 09139-05074-000
По запросу
12
SPANNER,HEXAGON (5) art. 09816-00059-000
По запросу
13
TOOL ASSY art. 09800-21102-000
По запросу
14
MUDGUARD, ACTUATOR COVER art. 63411-34E00-000
По запросу
15
CUSHION art. 94424-03H00-000
По запросу
