модель 2015 года
- Модель DL1000 V-STROM
- Код модели DL1000AL5

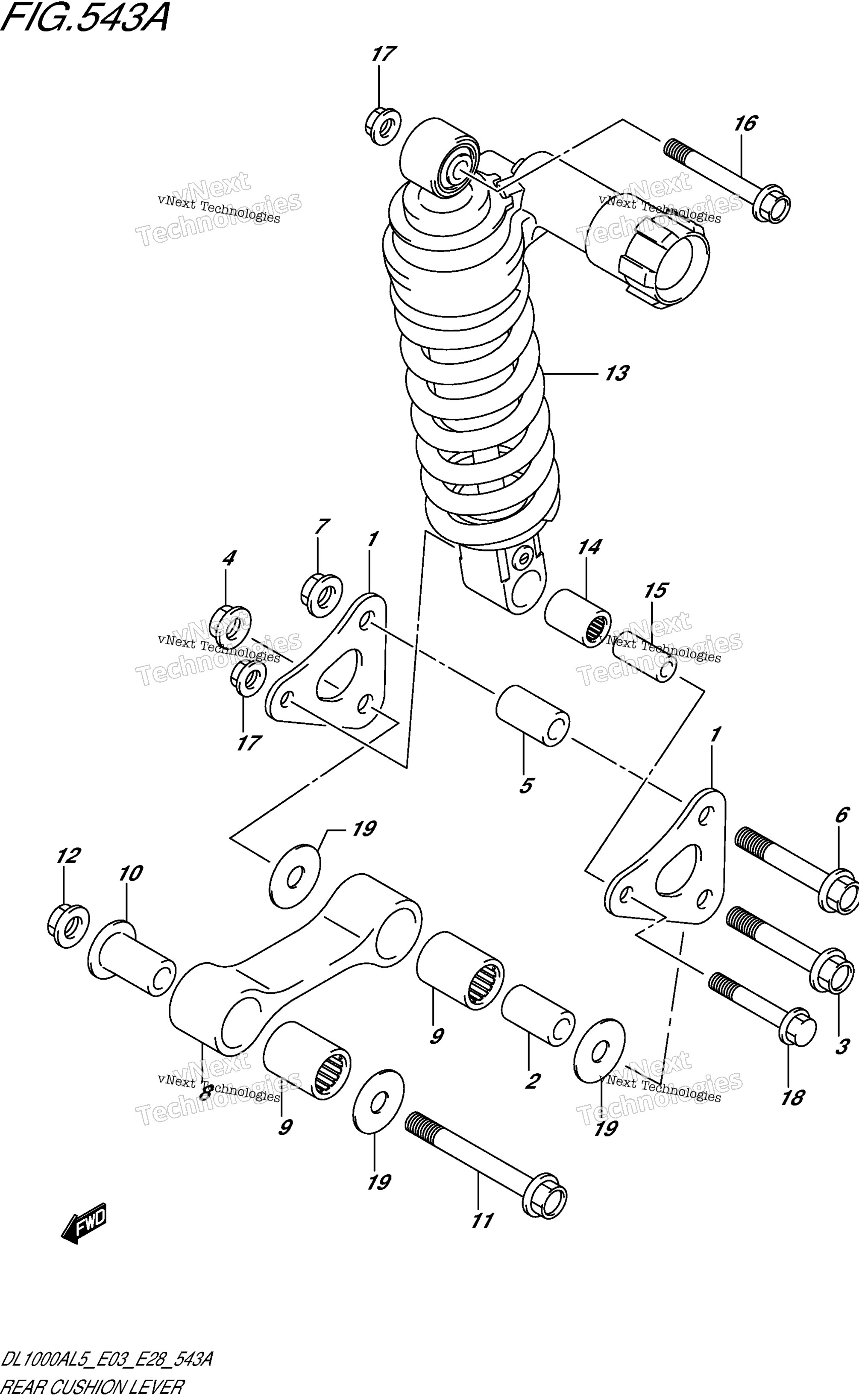

Схема рычага заднего амортизатора для DL1000AL5
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER,REAR CUSHION art. 62611-31J00-000
По запросу
2
SPACER, LOWER art. 62317-27C10-000
По запросу
3
BOLT (12X62) art. 62668-42A02-000
По запросу
4
NUT art. 09159-12056-000
По запросу
5
SPACER, UPPER art. 62317-44B00-000
По запросу
6
BOLT (12X62) art. 62668-42A02-000
По запросу
7
NUT art. 09159-12056-000
По запросу
8
ROD, RR CUSHION art. 62600-31850-000
По запросу
9
BEARING (20X27X32) art. 09263-20116-000
По запросу
10
SPACER, ROD art. 62647-47H00-000
По запросу
11
BOLT, ROD art. 62658-37F10-000
По запросу
12
NUT art. 09159-12056-000
По запросу
13
ABSORBER ASSY, REAR SHOCK (RED) art. 62100-31JB1-YKS
По запросу
14
BEARING (17X24X32) art. 09263-17046-000
По запросу
15
SPACER, SHOCK ABS LOWER art. 62317-47H00-000
По запросу
16
BOLT (10X70) art. 09103-10033-000
По запросу
17
NUT art. 09159-10115-000
По запросу
18
BOLT (10X58) art. 09103-10428-000
По запросу
19
WASHER (12X34X1.0) art. 09160-12037-000
По запросу
