модель 2015 года
- Модель DL650 V-STROM
- Код модели DL650AL5

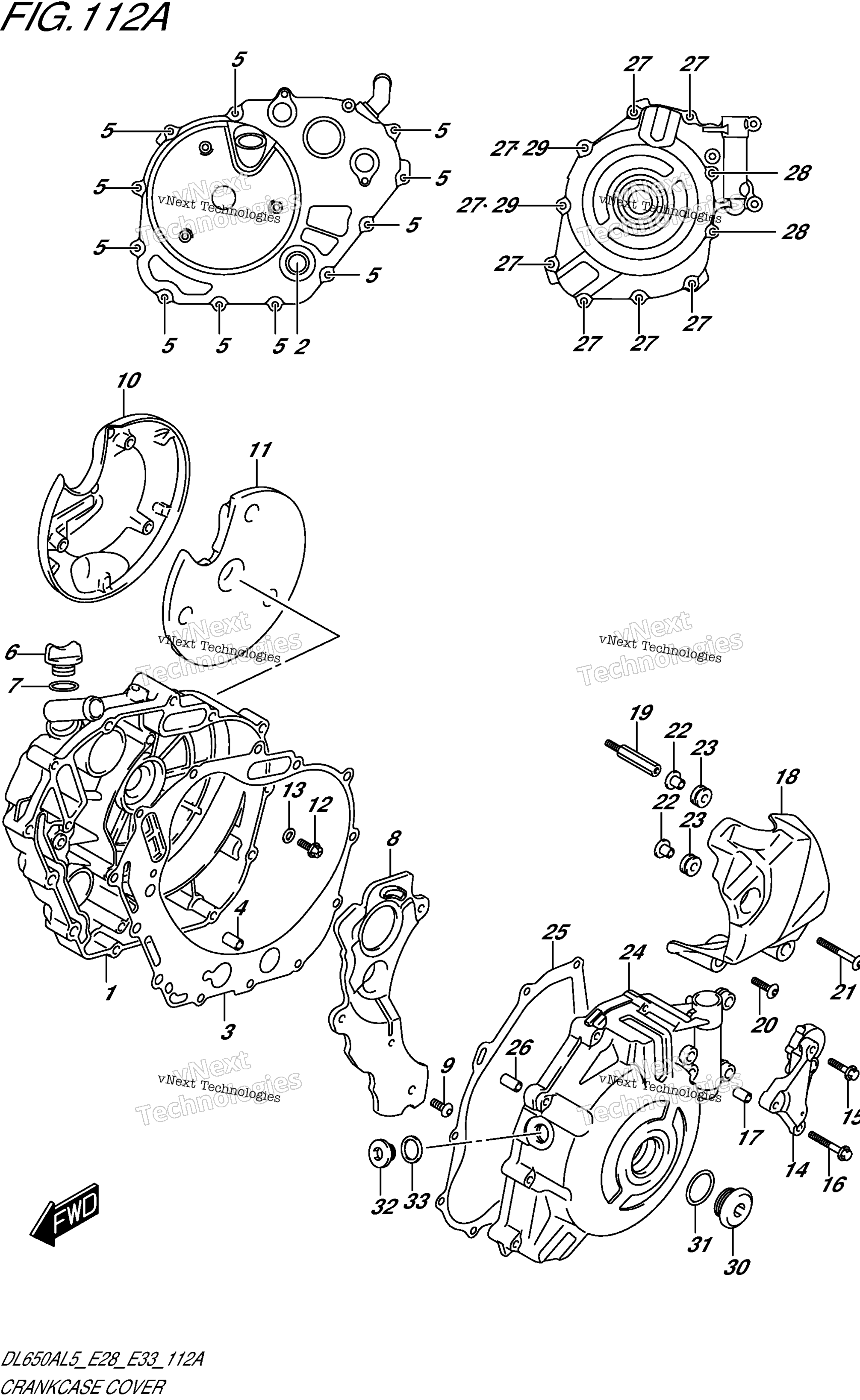

Схема крышки картера для DL650AL5
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 11340-44H10-000
По запросу
2
.LENS,OIL LEVEL CHECK art. 11971-33210-000
По запросу
3
Прокладка сцепления Suzuki 11482-44H00 art. 11482-44H00-000
По запросу
4
Штифт Suzuki art. 04211-09149-000
По запросу
5
Болт Suzuki art. 09103-06214-000
от 326 ₽
6
Крышкам маслозаливной горловины Suzuki art. 11971-25D00-000
По запросу
7
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
8
SEPARATOR, OIL art. 11343-44H01-000
По запросу
9
BOLT (6X12) art. 09106-06098-000
По запросу
10
COVER, CLUTCH OUTER art. 11342-11J00-000
По запросу
11
DAMPER art. 11344-11J00-000
По запросу
12
BOLT (6X16) art. 09103-06174-000
По запросу
13
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
14
COVER, ENGINE SPROCKET INNER art. 11361-44H00-000
По запросу
15
BOLT art. 01547-0620A-000
По запросу
16
Болт Suzuki art. 01547-0635A-000
от 221 ₽
17
PIN art. 04211-09129-000
По запросу
18
COVER, ENGINE SPROCKET OUTER art. 11371-11J00-000
По запросу
19
BOLT art. 11372-22H00-000
По запросу
20
SCREW (6X20) art. 09139-06028-000
По запросу
21
SCREW (6X40) art. 09139-06105-000
По запросу
22
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
23
CUSHION (9X18X9.5) art. 09320-09016-000
По запросу
24
COVER, MAGNETO art. 11351-44H00-000
По запросу
25
Прокладка магнето Suzuki art. 11483-19F00-000
от 1 134 ₽
26
Штифт Suzuki art. 04211-09149-000
По запросу
27
Болт Suzuki art. 09103-06214-000
от 326 ₽
28
BOLT (6X65) art. 09103-06239-000
По запросу
29
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
30
Заглушка Suzuki art. 09259-26011-000
от 1 439 ₽
31
Кльцо уплотнительное D:3.1 ID:22.7 Suzuki art. 09280-22008-000
от 221 ₽
32
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
33
Прокладка Suzuki art. 09168-16002-000
По запросу
