модель 2015 года
- Модель DL650 V-STROM
- Код модели DL650AL5

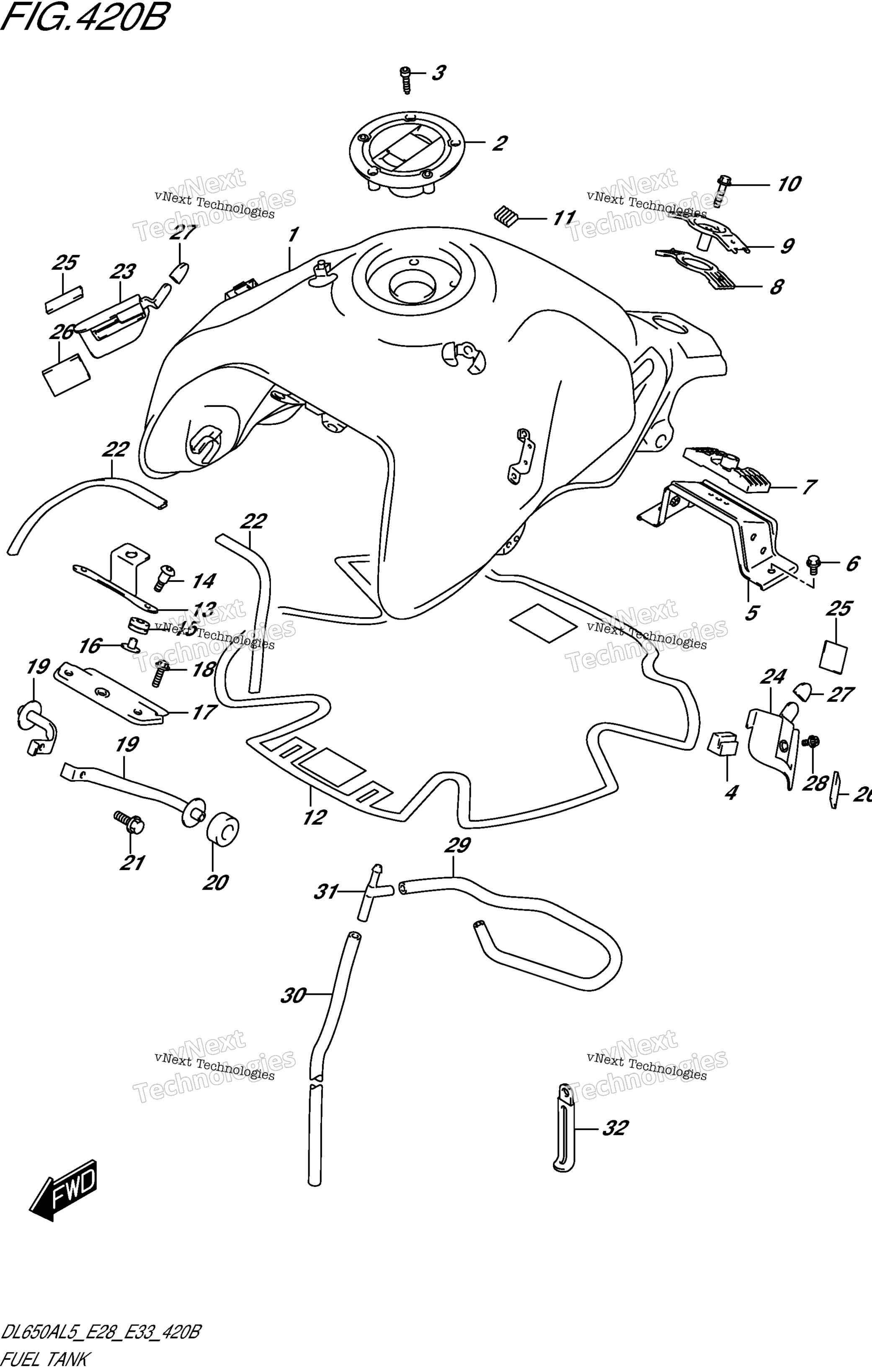

Схема топливного бака (Dl650al5 E33) для DL650AL5
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL (BLACK) art. 44100-11J20-YKV
По запросу
2
CAP SET, FUEL TANK art. 44200-16871-000
По запросу
3
BOLT,FUEL TANK FILLER CAP art. 44244-11J00-000
По запросу
4
CUSHION, SIDE art. 44541-11J01-000
По запросу
5
BRACKET, FUEL TANK RR art. 44550-06G10-000
По запросу
6
BOLT art. 01550-0816A-000
По запросу
7
CUSHION,FUEL TANK RR LWR art. 44545-06G00-000
По запросу
8
CUSHION,FUEL TANK RR UPR art. 44542-06G00-000
По запросу
9
BRACKET,FUEL TANK REAR UP art. 44530-06G00-000
По запросу
10
BOLT art. 01550-0835A-000
По запросу
11
FASTENER art. 44572-44G00-000
По запросу
12
SHIELD, FUEL TANK CENTER art. 44194-11J00-000
По запросу
13
BRACKET, FR COVER art. 44154-11J00-000
По запросу
14
SCREW (6X25) art. 09139-06192-000
По запросу
15
CUSHION, FUEL TANK FRONT art. 44511-16G01-000
По запросу
16
SPACER,FUEL TANK,FR art. 44512-16G00-000
По запросу
17
BRACKET, FUEL TANK FR art. 44520-11J00-000
По запросу
18
BOLT art. 01550-0620B-000
По запросу
19
BRACKET, FR SIDE art. 44560-11J00-000
По запросу
20
CUSHION, FRONT SIDE BRACKET art. 44542-11J00-000
По запросу
21
BOLT art. 01550-0612B-000
По запросу
22
MOLDING, FUEL TANK art. 68241-11J01-000
По запросу
23
BRACKET, FUEL TANK COVER RH art. 44179-11J00-000
По запросу
24
BRACKET, FUEL TANK COVER LH art. 44189-11J00-000
По запросу
25
.FASTENER (33X25X2.6) art. 44572-13G00-000
По запросу
26
CUSHION, FUEL TANK SIDE COVER art. 44183-23H00-000
По запросу
27
CUSHION art. 09329-18001-000
По запросу
28
BOLT art. 07120-0612A-000
По запросу
29
HOSE, FUEL TANK DRAIN NO.1 art. 44423-11J20-000
По запросу
30
HOSE, FUEL TANK DRAIN NO.2 art. 44423-11J30-000
По запросу
31
3 WAY art. 09367-08005-000
По запросу
32
CLAMP (L:80) art. 09404-06036-000
По запросу
