модель 2015 года
- Модель DR-Z 400
- Код модели DR-Z400SML5

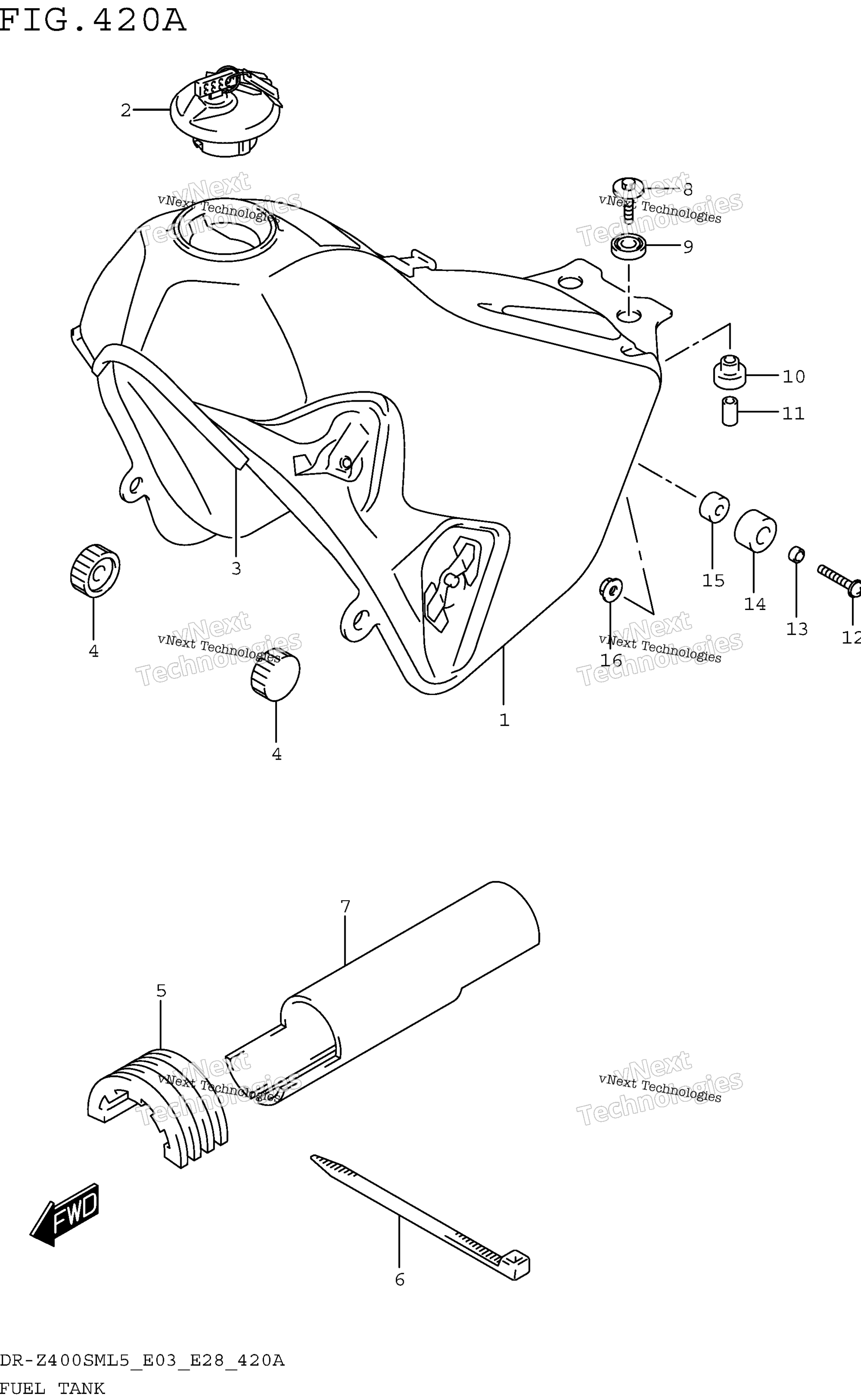

Схема топливного бака (Dr-Z400sml5 E03) для DR-Z400SML5
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLACK) art. 49200-29FE1-019
По запросу
2
CAP SET, FUEL TANK art. 44200-29821-000
По запросу
3
MOLDING, FRONT art. 68241-04X50-300
По запросу
4
Втулка Suzuki art. 09329-10016-000
от 420 ₽
5
CUSHION FUEL TANK art. 44541-29F00-000
По запросу
6
CLAMP (L:300) art. 09407-30402-000
По запросу
7
SHIELD FUEL TANK art. 44194-29F00-000
По запросу
8
BOLT (6X30) art. 09116-06214-000
По запросу
9
CUSHION UPPER art. 09320-14022-000
По запросу
10
Втулка Suzuki art. 09320-10071-000
от 221 ₽
11
SPACER (6.5X9X18) art. 09180-06271-000
По запросу
12
SCREW art. 02112-1630B-000
По запросу
13
SPACER (6.5X20X9) art. 09180-06215-000
По запросу
14
CUSHION, SIDE art. 45149-14D00-000
По запросу
15
SPACER (6.5X9X5) art. 09180-06306-000
По запросу
16
NUT art. 08319-3106B-000
По запросу
