модель 2015 года
- Модель DR-Z 400
- Код модели DR-Z400SML5

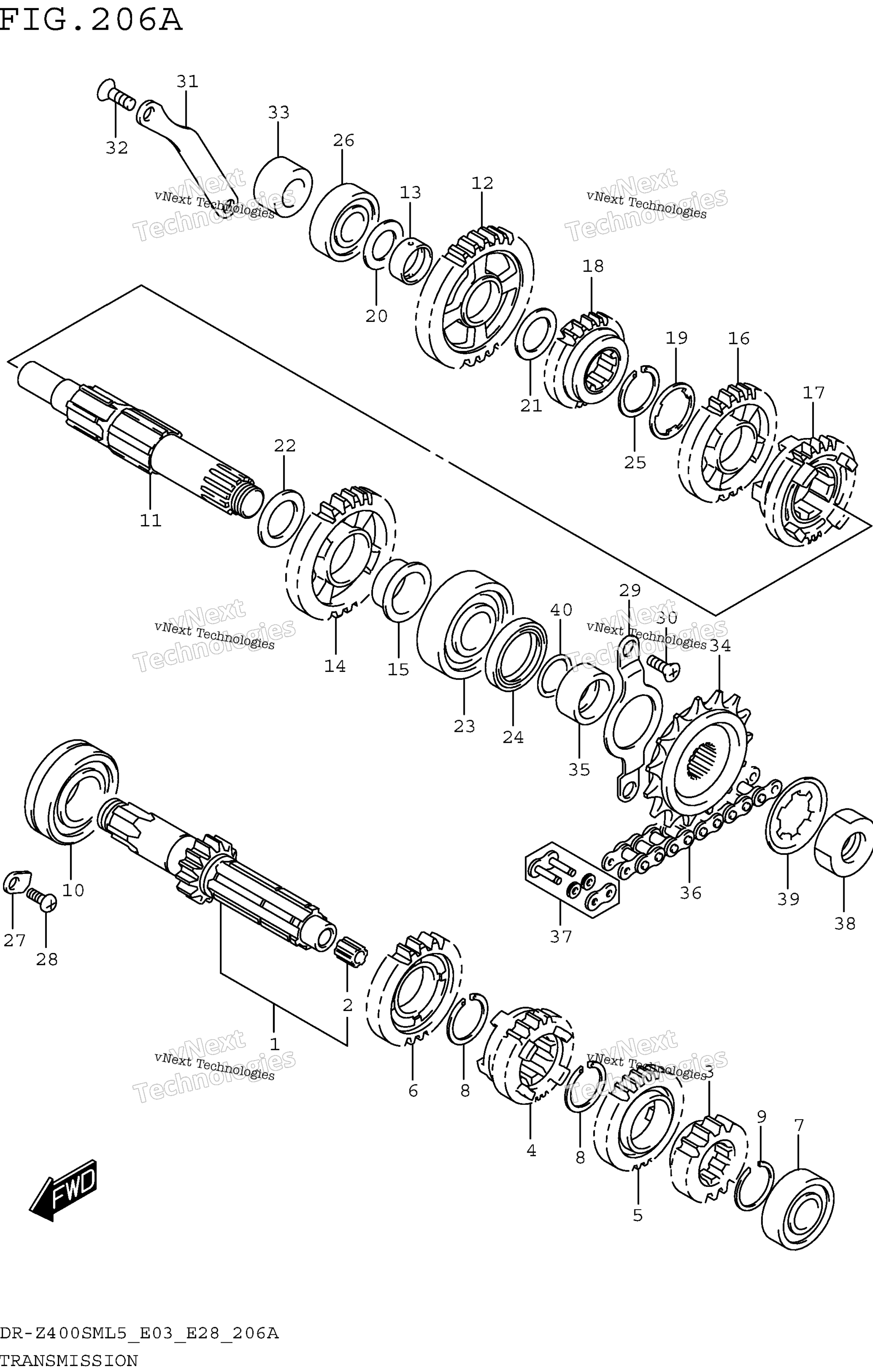

Схема трансмиссии для DR-Z400SML5
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT COUNTER (NT:14) art. 24120-05D20-000
По запросу
2
BUSH art. 24125-38201-000
По запросу
3
GEAR 2ND DRIVE (NT:15) art. 24221-28C20-000
По запросу
4
GEAR 3RD DRIVE (NT:16) art. 24231-05D02-000
По запросу
5
GEAR 4TH DRIVE (NT:22) art. 24241-05D01-000
По запросу
6
GEAR 5TH DRIVE (NT:22) art. 24251-05D00-000
По запросу
7
BEARING (17X40X12) art. 09262-17027-000
По запросу
8
CIRCLIP art. 09380-25010-000
По запросу
9
CIRCLIP art. 09380-25013-000
По запросу
10
Подшипник 09262-25003 art. 09262-25003-000
от 3 119 ₽
11
SHAFT DRIVE art. 24130-05D21-000
По запросу
12
GEAR 1ST DRIVEN (NT:32) art. 24311-05D00-000
По запросу
13
BUSH 1ST DRIVEN GEAR art. 24312-29F00-000
По запросу
14
GEAR 2ND DRIVEN (NT:26) art. 24321-28C02-000
По запросу
15
BUSH 2ND DRIVEN GEAR art. 24322-44E10-000
По запросу
16
GEAR 3RD DRIVEN (NT:22) art. 24331-05D01-000
По запросу
17
GEAR 4TH DRIVEN (NT:24) art. 24341-05D01-000
По запросу
18
GEAR 5TH DRIVEN (NT:19) art. 24351-05D20-000
По запросу
19
WASHER LOCK (25.1X31X1.0) art. 09167-25012-000
По запросу
20
Шайба 17х30х1,0 Suzuki 09181-17223 art. 09181-17223-000
По запросу
21
SHIM (20X30X1) art. 09181-20195-000
По запросу
22
SHIM (22X34X1) art. 09181-22223-000
По запросу
23
BEARING (22X56X16) art. 09262-22024-000
По запросу
24
OIL SEAL (30X40X6) art. 09283-30053-000
По запросу
25
CIRCLIP art. 09380-25010-000
По запросу
26
BEARING (17X40X12) art. 09262-17023-000
По запросу
27
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
28
SCREW (6X12) art. 09125-06122-000
По запросу
29
RETAINER DRIVE SHAFT OIL SEAL art. 24751-29F00-000
По запросу
30
SCREW (6X14) art. 09126-06007-000
По запросу
31
RETAINER KICK IDLE GEAR art. 26264-29F00-000
По запросу
32
SCREW art. 02122-0616A-000
По запросу
33
SPACER (17X30.5X16.3) art. 09180-17055-000
По запросу
34
SPROCKET, ENGINE (NT:15) art. 27510-29E20-000
По запросу
35
SPACER ENGINE SPROCKET art. 27531-29F00-000
По запросу
36
CHAIN ASSY DRIVE (RK520KZO 11 L:112->110 art. 27600-29F30-112
По запросу
37
.JOINT SET DRIVE CHAIN OPT art. 27620-29F30-000
По запросу
38
Гайка Suzuki art. 09140-18006-000
от 630 ₽
39
Стопорная шайба Suzuki art. 09167-22012-000
По запросу
40
O RING (D:2.5,ID:21) art. 09280-21008-000
По запросу
