модель 2016 года
- Модель VZR1800
- Код модели VZR1800

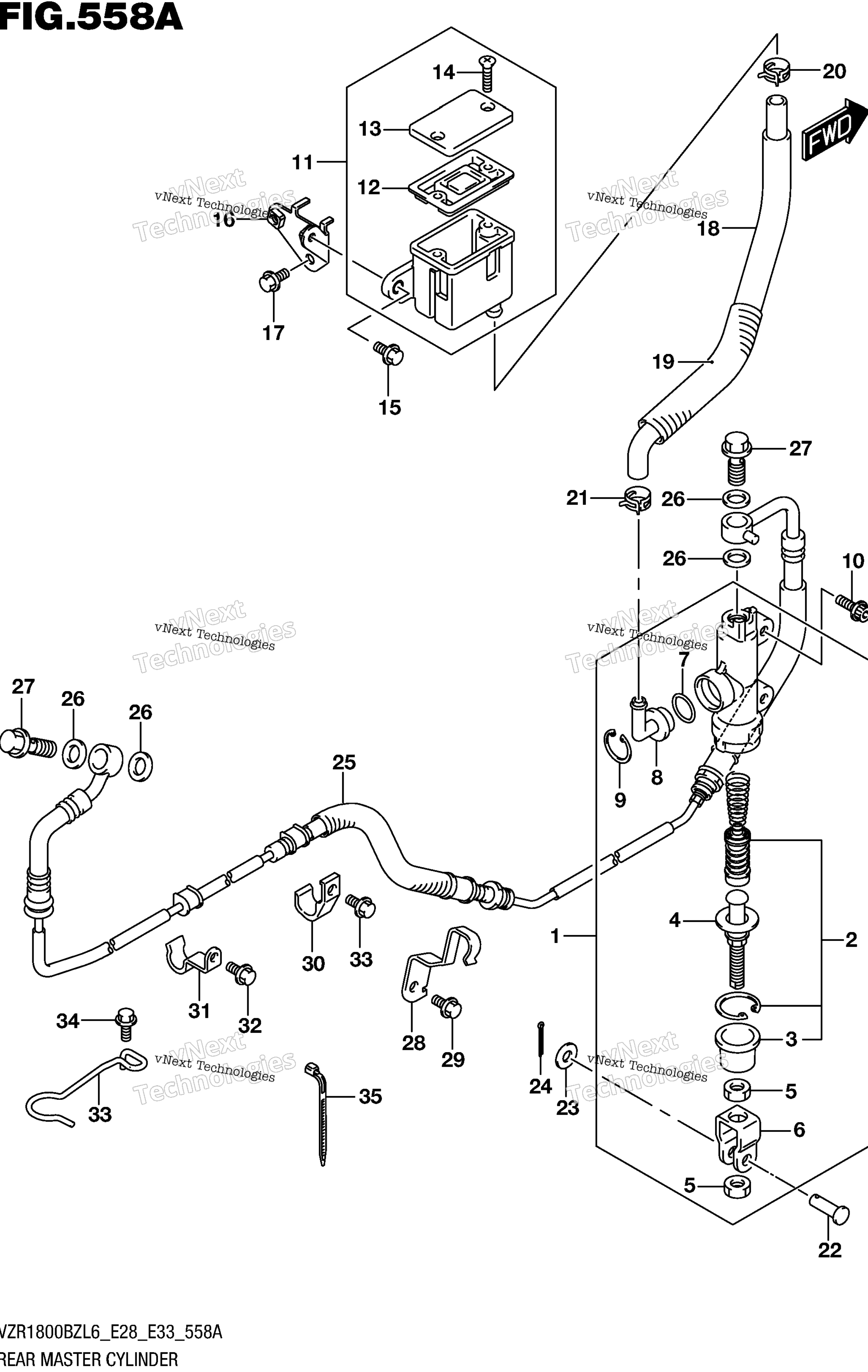

Схема заднего главного цилиндра тормоза для VZR1800
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER art. 69600-48G00-000
По запросу
2
Поршень тормозного цилиндра Suzuki art. 69600-34820-000
По запросу
3
..BOOT art. 69691-00A00-000
По запросу
4
.ROD, PUSH art. 69670-44B00-000
По запросу
5
.NUT art. 69693-05A00-000
По запросу
6
.YOKE art. 69692-19A00-000
По запросу
7
.O-RING art. 69686-34200-000
По запросу
8
.CONNECTOR art. 69672-00B20-000
По запросу
9
.CIRCLIP art. 69674-00B20-000
По запросу
10
BOLT art. 07120-0625A-000
По запросу
11
TANK ASSY, REAR RESERVOIR art. 69740-48G00-000
По запросу
12
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
13
.CAP art. 59669-05D00-000
По запросу
14
.SCREW art. 69689-04A00-000
По запросу
15
Болт Suzuki art. 01547-0612A-000
По запросу
16
BRACKET, REAR RESERVER TANK art. 69750-48G00-000
По запросу
17
Болт Suzuki art. 01550-0612A-000
По запросу
18
HOSE, REAR RESERVOIR TANK art. 69730-48G00-000
По запросу
19
HEATSHIELD, RR RSVR TANK HOSE art. 69732-48G01-000
По запросу
20
CLIP art. 09401-13417-000
По запросу
21
CLIP art. 09401-12404-000
По запросу
22
PIN (6X18.2) art. 09200-06068-000
По запросу
23
Шайба Suzuki art. 08322-0106A-000
По запросу
24
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
25
HOSE ASSY, REAR BRAKE art. 69400-48G21-000
По запросу
26
Шайба Suzuki art. 09161-10009-000
от 221 ₽
27
UNION art. 09360-10062-000
По запросу
28
CLAMP, REAR BRAKE HOSE NO.3 art. 69268-48G00-000
По запросу
29
Болт Suzuki art. 01550-0612A-000
По запросу
30
CLAMP, REAR BRAKE HOSE art. 69268-29G01-000
По запросу
31
Кронштейн Suzuki art. 69269-48G00-000
По запросу
32
Болт Suzuki art. 01547-0612A-000
По запросу
33
GUIDE, REAR BRAKE HOSE art. 69243-48G00-000
По запросу
34
Болт Suzuki art. 01550-0612A-000
По запросу
35
CLAMP (L:165) art. 09407-18402-000
По запросу
