модель 2016 года
- Модель VZR1800
- Код модели VZR1800

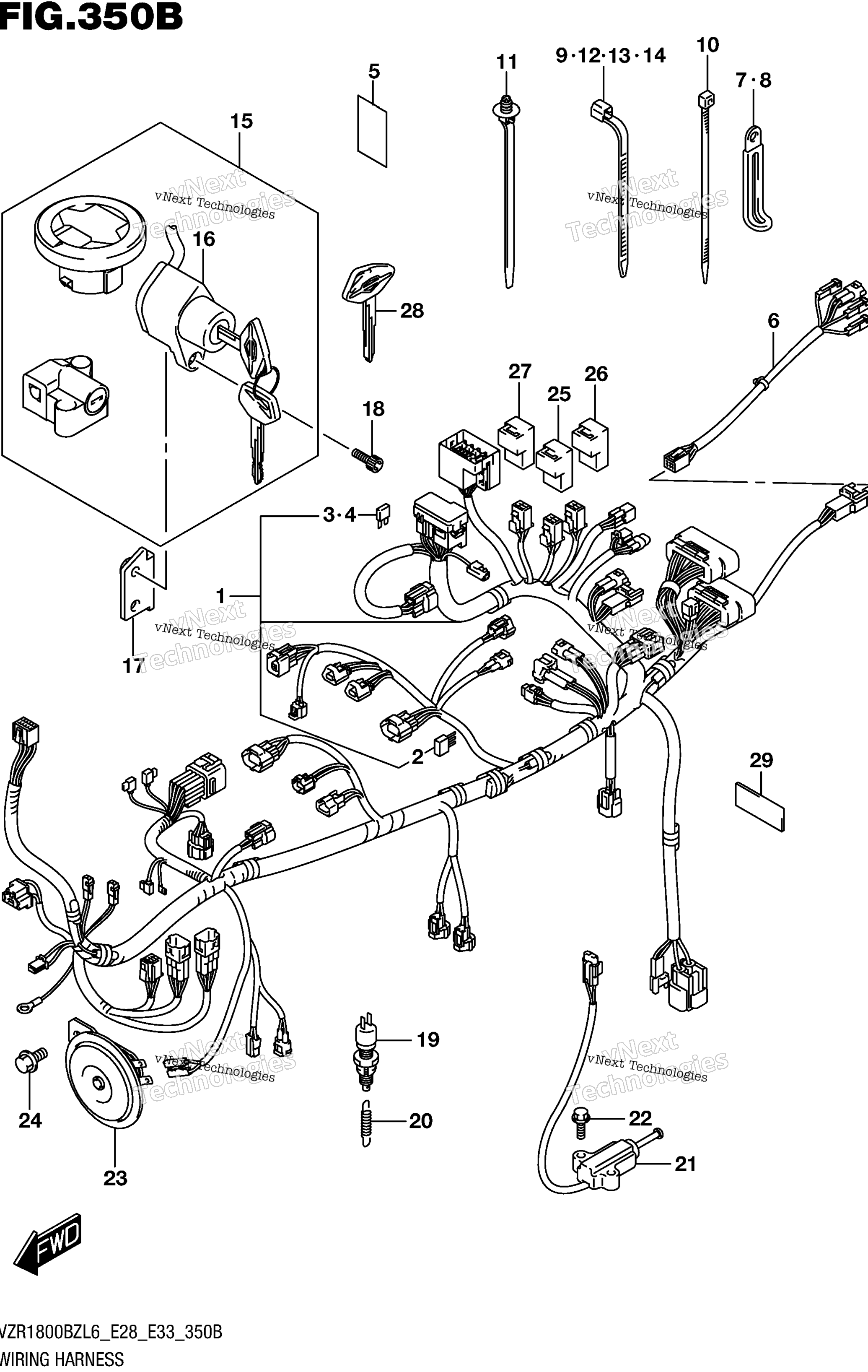

Схема жгута проводов (Vzr1800bzl6 E33) для VZR1800
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-48GE0-000
По запросу
2
.DIODE art. 36611-38A10-000
По запросу
3
.FUSE (10A) art. 09481-10501-000
По запросу
4
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
5
TAPE, HARNESS (28X50X0.13) art. 36611-16G00-000
По запросу
6
WIRE, REAR COMB art. 36858-48G01-000
По запросу
7
CLAMP (L:45) art. 09404-06429-000
По запросу
8
CLAMP (L:45) art. 09404-06429-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
CLAMP (L:154) art. 09407-17403-000
По запросу
12
CLAMP (L:165) art. 09407-18402-000
По запросу
13
CLAMP (L:190) art. 09407-19401-000
По запросу
14
CLAMP (L:235) art. 09407-25401-000
По запросу
15
LOCK SET art. 37000-50810-000
По запросу
16
.SWITCH ASSY, IGNITION art. 37110-48G50-000
По запросу
17
BRACKET, IGNITION SWITCH art. 37119-48G00-000
По запросу
18
BOLT art. 07130-0616B-000
По запросу
19
Датчик стоп-сигнала Suzuki art. 37740-24A00-000
от 1 796 ₽
20
SPRING art. 09443-06077-000
По запросу
21
SWITCH ASSY, SIDE STAND art. 37840-25D01-000
По запросу
22
SCREW art. 01550-0625A-000
По запросу
23
HORN ASSY art. 38500-48G01-000
По запросу
24
BOLT art. 01550-0812A-000
По запросу
25
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
26
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
27
RELAY ASSY, HEADLAMP art. 38740-24A00-000
По запросу
28
PROTECTOR,WIRING HARNESS (20X art. 33652-48G00-000
По запросу
29
KEY, BLANK OPT art. 37146-10F00-000
По запросу
