модель 2017 года
- Модель DL650 V-STROM
- Код модели DL650AL7

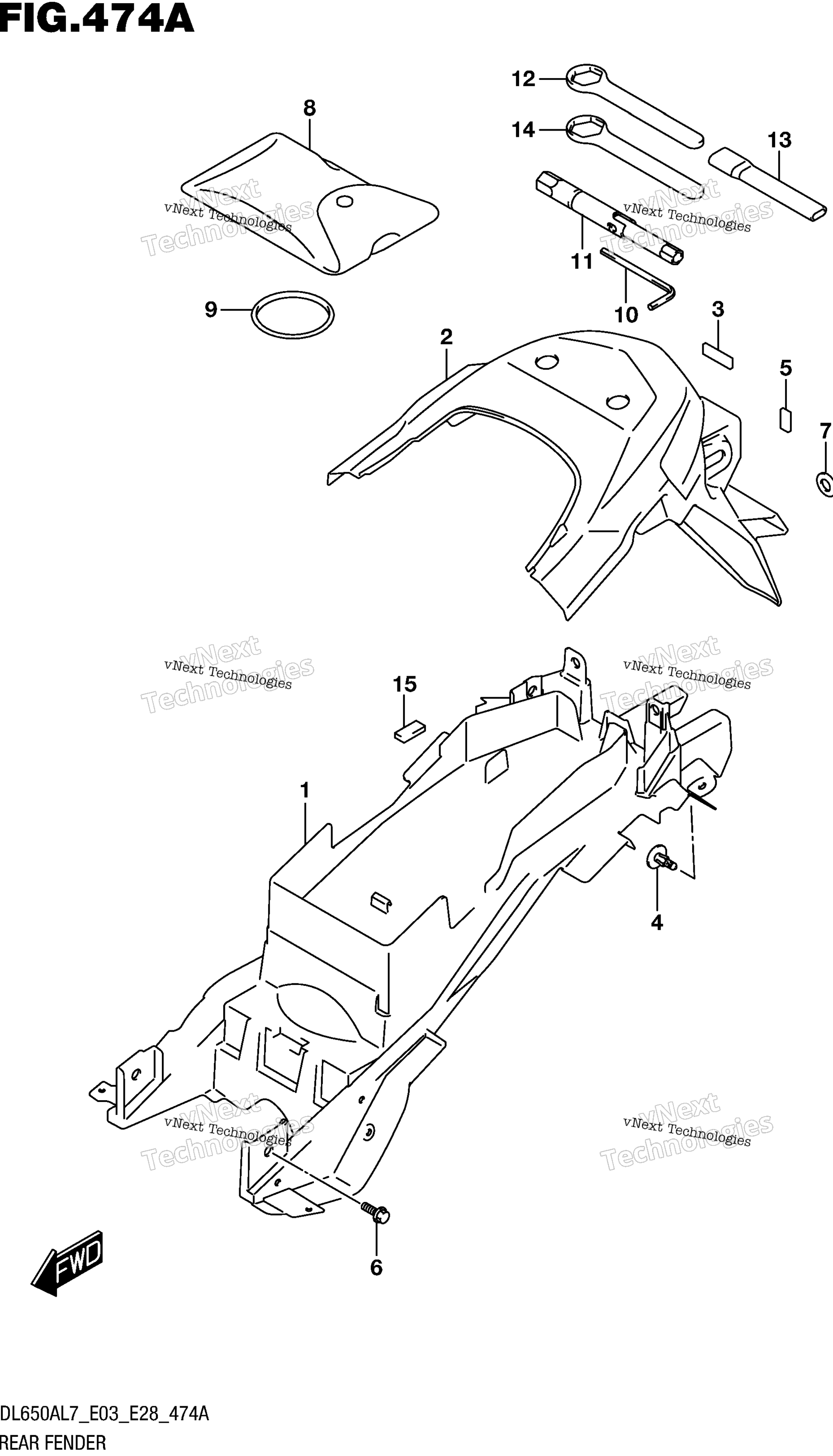

Схема заднего крыла для DL650AL7
Схема
Детали
Номер
Наименование детали
Цена
1
FENDER, REAR FRONT art. 63111-28K00-000
По запросу
2
FENDER, REAR REAR art. 63112-28K00-000
По запросу
3
CUSHION, LICENSE PLATE art. 33652-47F00-000
По запросу
4
Клипса Suzuki art. 94479-35F00-000
По запросу
5
CUSHION, FENDER REAR REAR art. 94612-31F00-000
По запросу
6
BOLT (6X13) art. 09116-06191-000
По запросу
7
WASHER art. 08322-0106B-000
По запросу
8
TOOL ASSY art. 09800-21102-000
По запросу
9
O RING (D:3.5,ID:62.6) art. 09280-61004-000
По запросу
10
SPANNER,HEXAGON (5) art. 09816-00059-000
По запросу
11
BOX, SPANNER art. 09816-00149-000
По запросу
12
RING SPANNER (22) art. 09817-00035-000
По запросу
13
HANDLE, RING SPANNER art. 09817-00037-000
По запросу
14
RING, SPANNER (24) art. 09817-00039-000
По запросу
15
CUSHION art. 94633-31J00-000
По запросу
