модель 2017 года
- Модель DL650 V-STROM
- Код модели DL650AL7

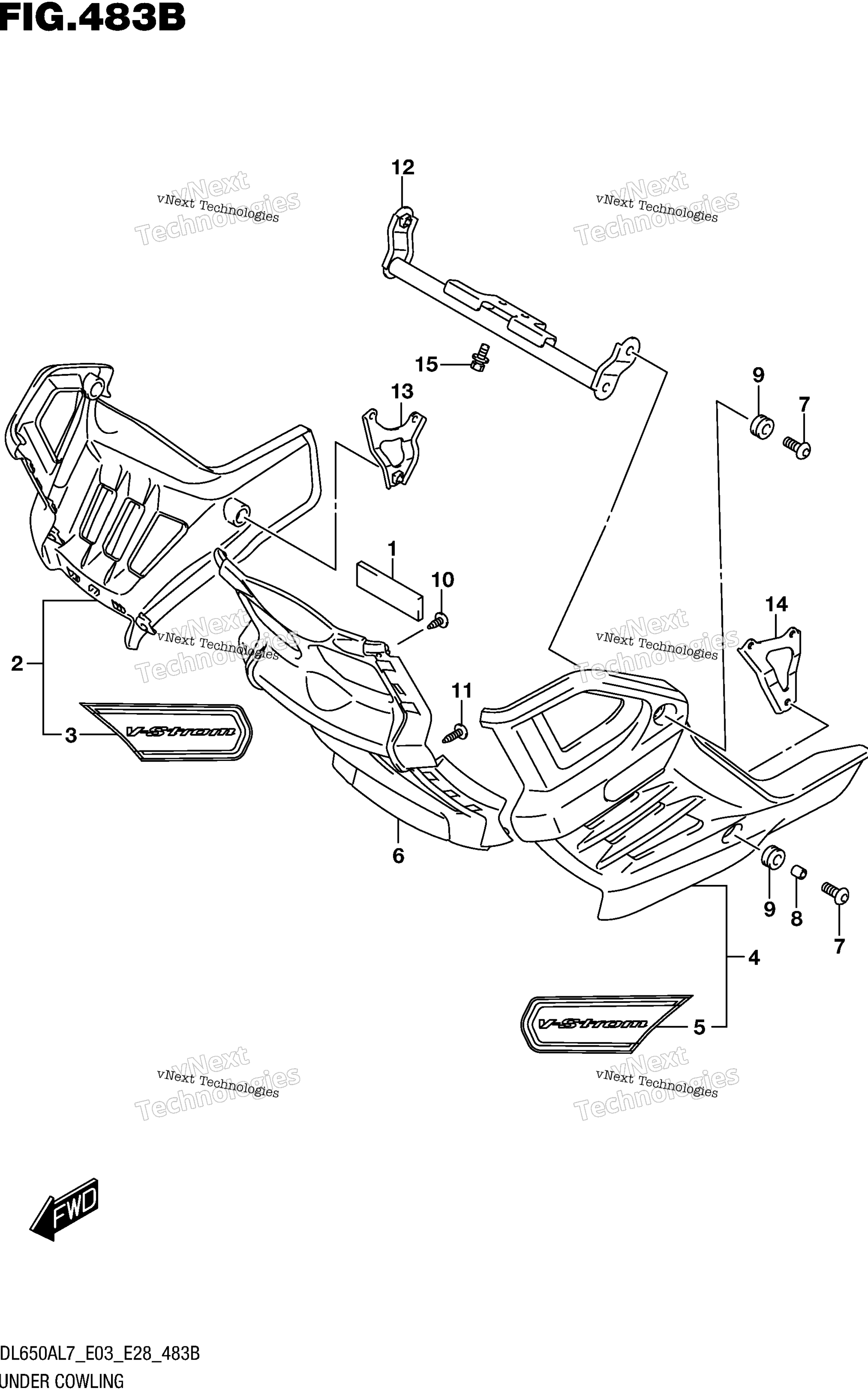

Схема нижнего обтекателя (Dl650xal7 E28) для DL650AL7
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, FRAME COVER LWR NO.1 art. 47612-44H00-000
По запросу
2
UNDER COWL RH art. 94470-11J00-291
По запросу
3
.EMBLEM, UNDER COWLING RH art. 68181-11J00-000
По запросу
4
UNDER COWL LH art. 94480-11J00-291
По запросу
5
.EMBLEM, UNDER COWLING LH art. 68191-11J00-000
По запросу
6
COWLING, UNDER CTR art. 94491-11J00-291
По запросу
7
SCREW (6X16) art. 09139-06139-000
По запросу
8
SPACER (6.5X9X9) art. 09180-06263-000
По запросу
9
CUSHION (9X18X9.5) art. 09320-09016-000
По запросу
10
Саморез Suzuki art. 03541-0510B-000
от 263 ₽
11
SCREW art. 03541-0516B-000
По запросу
12
BRACKET, UNDER COWLING FR art. 94520-11J00-000
По запросу
13
BRACKET, UNDER COWLING RH art. 94530-11J00-000
По запросу
14
BRACKET, UNDER COWLING LH art. 94540-11J00-000
По запросу
15
BOLT (6X16) art. 09116-06006-000
По запросу
