модель 2017 года
- Модель DL650 V-STROM
- Код модели DL650XAL7

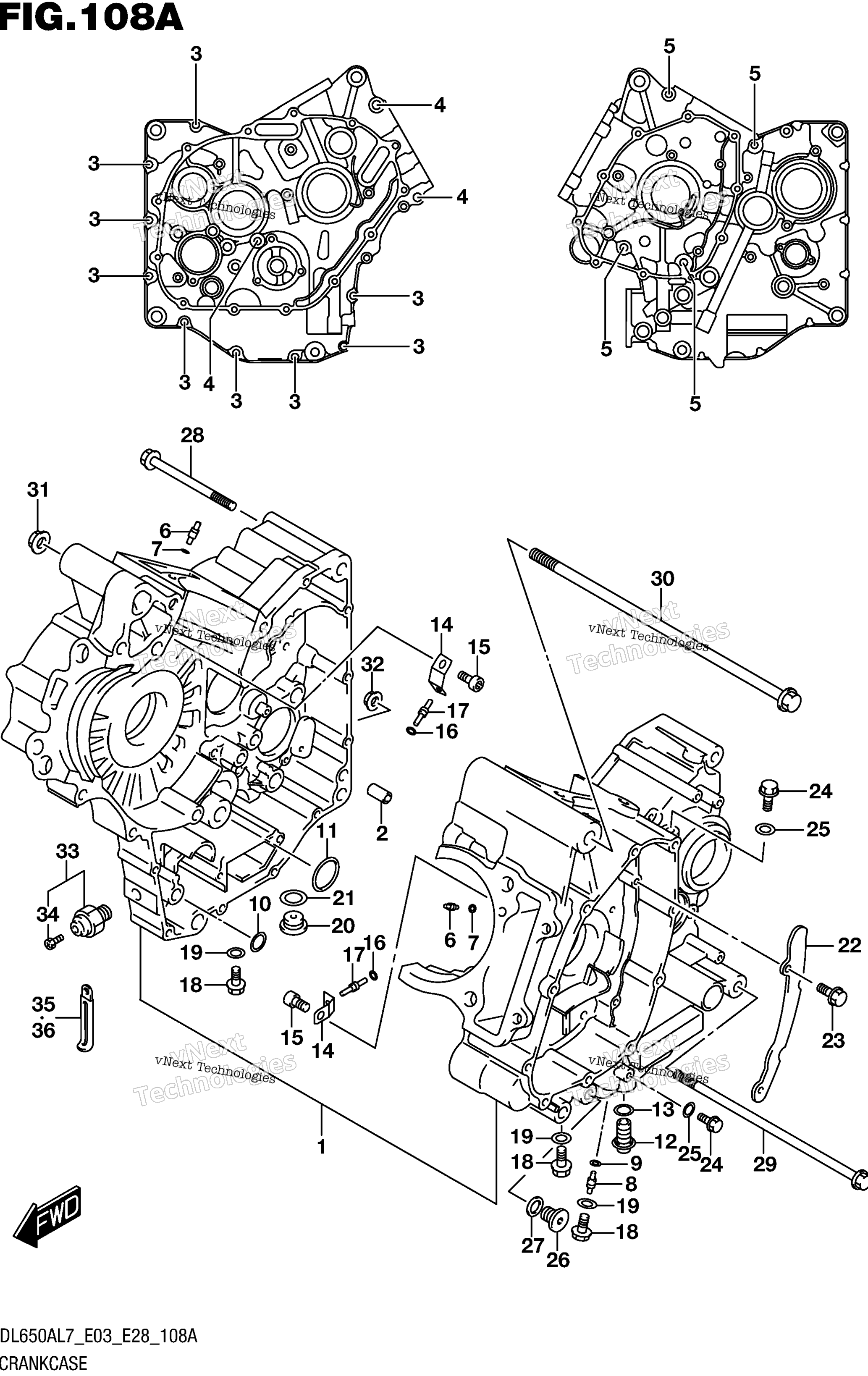

Схема картера для DL650XAL7
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11301-27871-000
По запросу
2
.PIN (8.4X11X20) art. 09206-11007-000
По запросу
3
BOLT art. 01547-0650A-000
По запросу
4
.BOLT art. 07120-0855A-000
По запросу
5
.BOLT art. 07120-0880A-000
По запросу
6
JET AIR (#14) art. 09493-28010-000
По запросу
7
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
8
JET (18) art. 09493-36004-000
По запросу
9
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
10
O RING (D:1.9,ID:12.5) art. 09280-12009-000
По запросу
11
Уплотнительное кольцо Suzuki art. 09280-15007-000
от 221 ₽
12
Сливной болт масла Suzuki art. 09247-12011-000
от 473 ₽
13
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
14
PLATE, PISTON COOLING JET art. 16438-19F00-000
По запросу
15
BOLT (6X12) art. 09106-06075-000
По запросу
16
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
17
JET (13) art. 09493-26007-000
По запросу
18
BOLT art. 01550-0812A-000
По запросу
19
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
20
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
21
Прокладка Suzuki art. 09168-16002-000
По запросу
22
PLATE, OIL SEPARATOR art. 11323-19F00-000
По запросу
23
Болт Suzuki art. 01547-0612A-000
По запросу
24
BOLT art. 01547-0610A-000
По запросу
25
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
26
Болт масляной магистрали Suzuki art. 09247-12006-000
от 368 ₽
27
Прокладка Suzuki art. 09168-12017-000
от 263 ₽
28
BOLT (10X225) art. 09103-10205-000
По запросу
29
BOLT (10X275) art. 09103-10347-000
По запросу
30
BOLT (12X310) art. 09103-12054-000
По запросу
31
NUT art. 09159-12056-000
По запросу
32
Гайка Suzuki art. 08319-3110A-000
По запросу
33
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
34
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
35
CLAMP (L:45) art. 09404-06429-000
По запросу
36
CLAMP (L:80) art. 09404-06036-000
По запросу
