модель 2017 года
- Модель DL650 V-STROM
- Код модели DL650XAL7

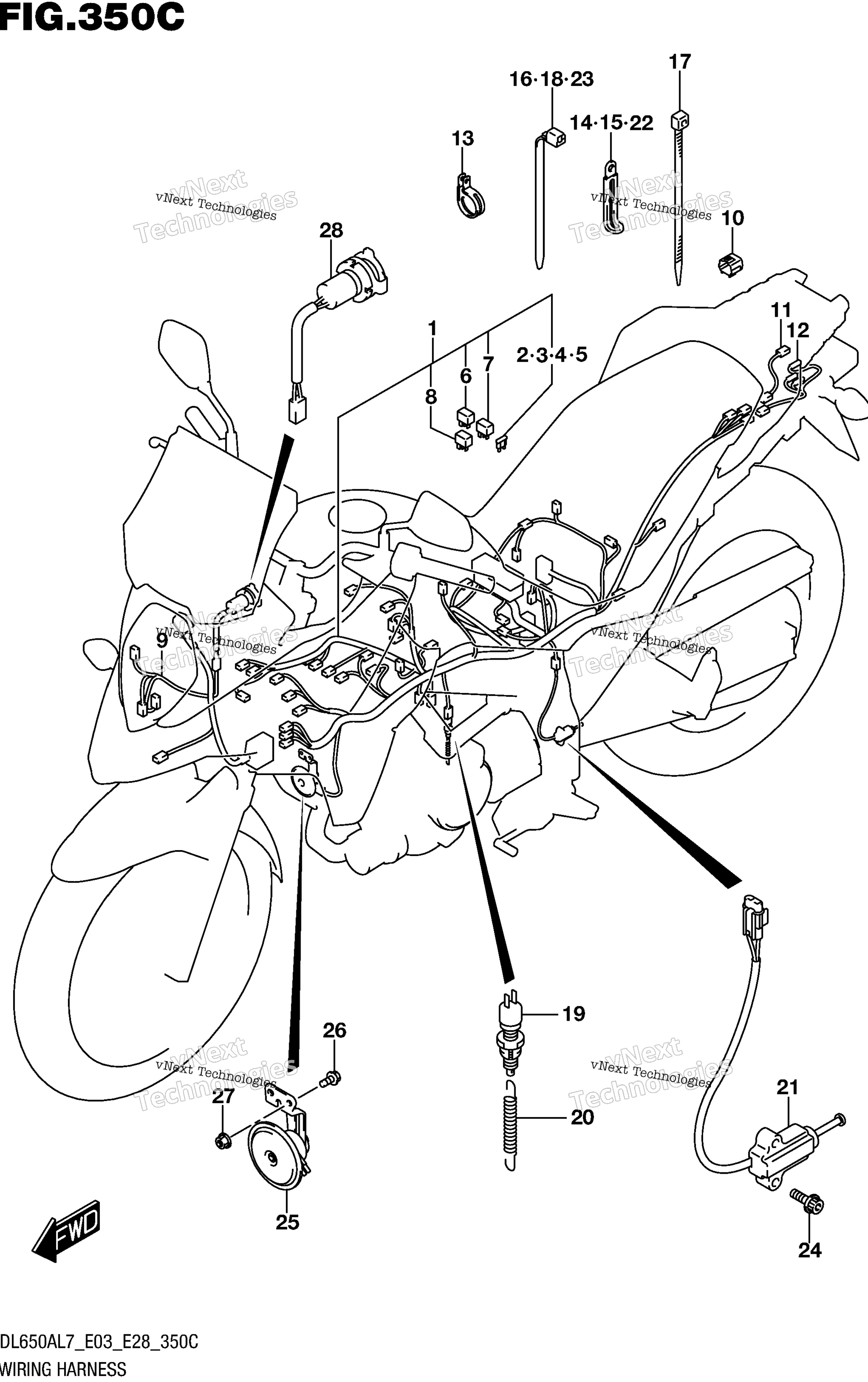

Схема жгута проводов (Dl650al7 E33) для DL650XAL7
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 art. 36610-28K20-000
По запросу
2
.FUSE (3A) art. 09481-03501-000
По запросу
3
.FUSE (10A) art. 09481-10504-000
По запросу
4
Предохранитель 15А Suzuki art. 09481-15504-000
По запросу
5
.FUSE (25A) art. 09481-25504-000
По запросу
6
.RELAY ASSY FOR FUEL PUMP art. 38860-76F01-000
По запросу
7
.RELAY ASSY FOR FAN MOTOR art. 38860-76F01-000
По запросу
8
.RELAY ASSY FOR SIDE STAND art. 38860-76F01-000
По запросу
9
HARNESS, WIRING NO.2 art. 36620-28K00-000
По запросу
10
CAP, TS art. 36654-06J01-000
По запросу
11
WIRE, REAR COMB LEAD art. 36853-28K00-000
По запросу
12
WIRE, REAR TURNSIGNAL LEAD art. 36856-28K00-000
По запросу
13
CLAMP art. 09403-26401-000
По запросу
14
CLAMP (L:45) art. 09404-06429-000
По запросу
15
CLAMP (L:80) art. 09404-06036-000
По запросу
16
CLAMP (L:125) art. 09407-14403-000
По запросу
17
CLAMP (L:145) art. 09407-14407-000
По запросу
18
CLAMP (L:165) art. 09407-18402-000
По запросу
19
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
20
SPRING art. 09443-06012-000
По запросу
21
SWITCH ASSY, SIDE STAND art. 37840-06G01-000
По запросу
22
CLAMP (L:45) art. 09404-06429-000
По запросу
23
CLAMP (L:100) art. 09407-10404-000
По запросу
24
BOLT art. 01550-0616A-000
По запросу
25
HORN ASSY art. 38500-11J00-000
По запросу
26
BOLT (6X16) art. 09118-06017-000
По запросу
27
Гайка Suzuki art. 08316-1006A-000
По запросу
28
TERMINAL,POWER SOURCE art. 38850-31J00-000
По запросу
Другие схемы модели
Жгут проводов (Dl650al7 E33)
