модель 2017 года
- Модель DR200
- Код модели DR200SL7

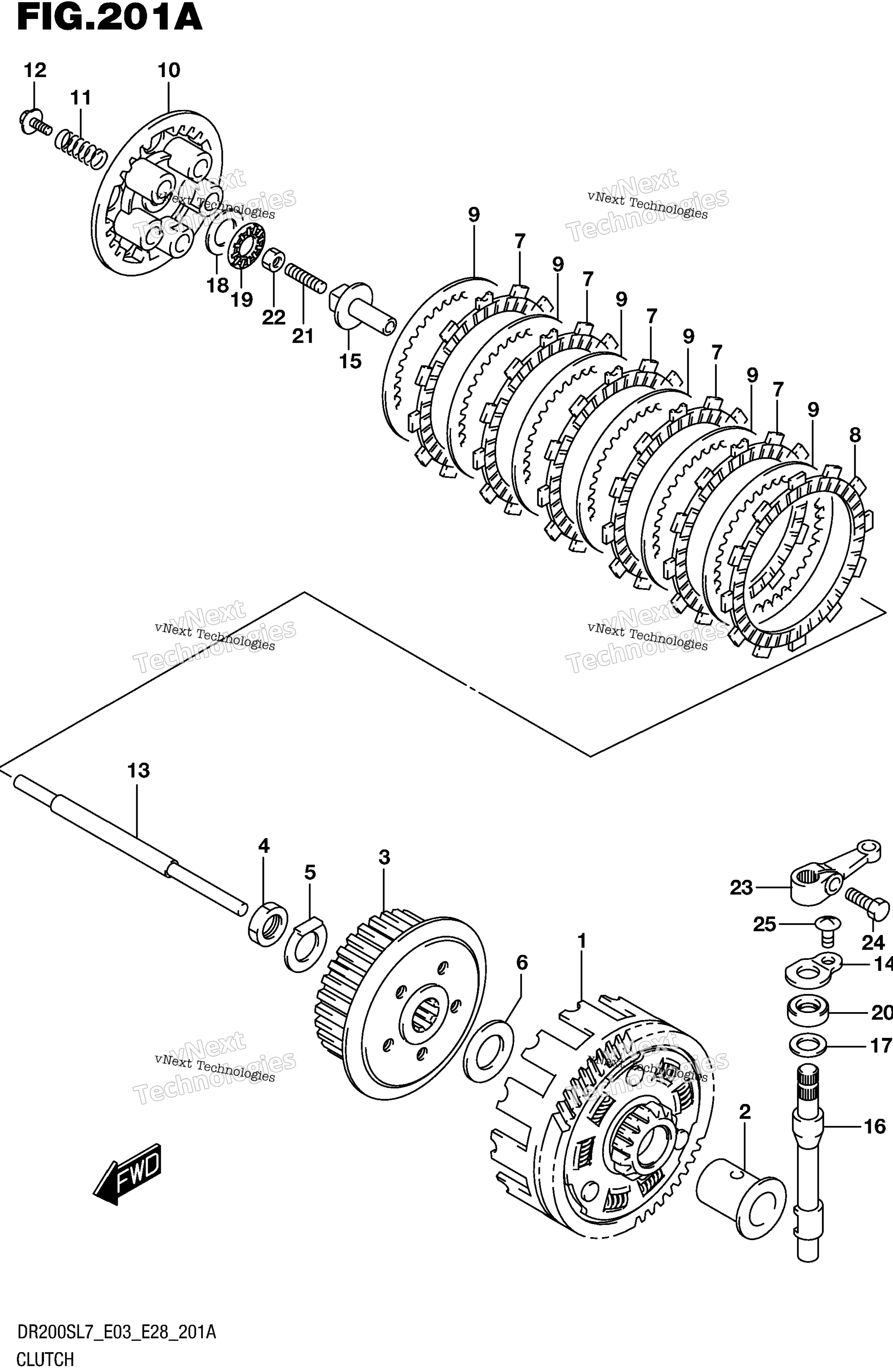

Схема сцепления для DR200SL7
Схема
Детали
Номер
Наименование детали
Цена
1
(NT:20/60) art. 21200-42A50-000
По запросу
2
SPACER art. 21251-13E00-000
По запросу
3
HUB, CLUTCH SLEEVE art. 21411-42A04-000
По запросу
4
NUT art. 09140-16005-000
По запросу
5
WASHER art. 09169-16003-000
По запросу
6
WASHER art. 08211-20355-000
По запросу
7
PLATE, CLUTCH DRIVE (T:3.0) art. 21441-25C01-000
По запросу
8
PLATE, CLUTCH DRIVE (T:3.0) art. 21441-13A01-000
По запросу
9
PLATE, CLUTCH DRIVEN (T:1.4) art. 21451-01B40-000
По запросу
10
DISC, CLUTCH PRESSURE art. 21462-14130-000
По запросу
11
SPRING art. 09440-15021-000
По запросу
12
BOLT (5X16) art. 09116-05020-000
По запросу
13
ROD, CLUTCH PUSH art. 23110-05203-000
По запросу
14
RETAINER, CL RLSE OIL SEAL art. 23117-05200-000
По запросу
15
PIECE, CLUTCH PUSH art. 23121-38201-000
По запросу
16
CAM SHAFT, CLUTCH RELEASE art. 23122-05200-000
По запросу
17
SHIM (10X20X1) art. 09181-10195-000
По запросу
18
WASHER (15.5X28X1) art. 09160-15045-000
По запросу
19
Подшипник Suzuki art. 09263-15003-000
от 1 092 ₽
20
OIL SEAL (10X20X6) art. 09282-10012-000
По запросу
21
SCREW (6X25) art. 09134-06010-000
По запросу
22
NUT art. 09140-06023-000
По запросу
23
ARM, CLUTCH RELEASE art. 23271-46010-000
По запросу
24
BOLT art. 01500-0616A-000
По запросу
25
SCREW art. 02142-0610A-000
По запросу
