модель 2017 года
- Модель DR200
- Код модели DR200SL7

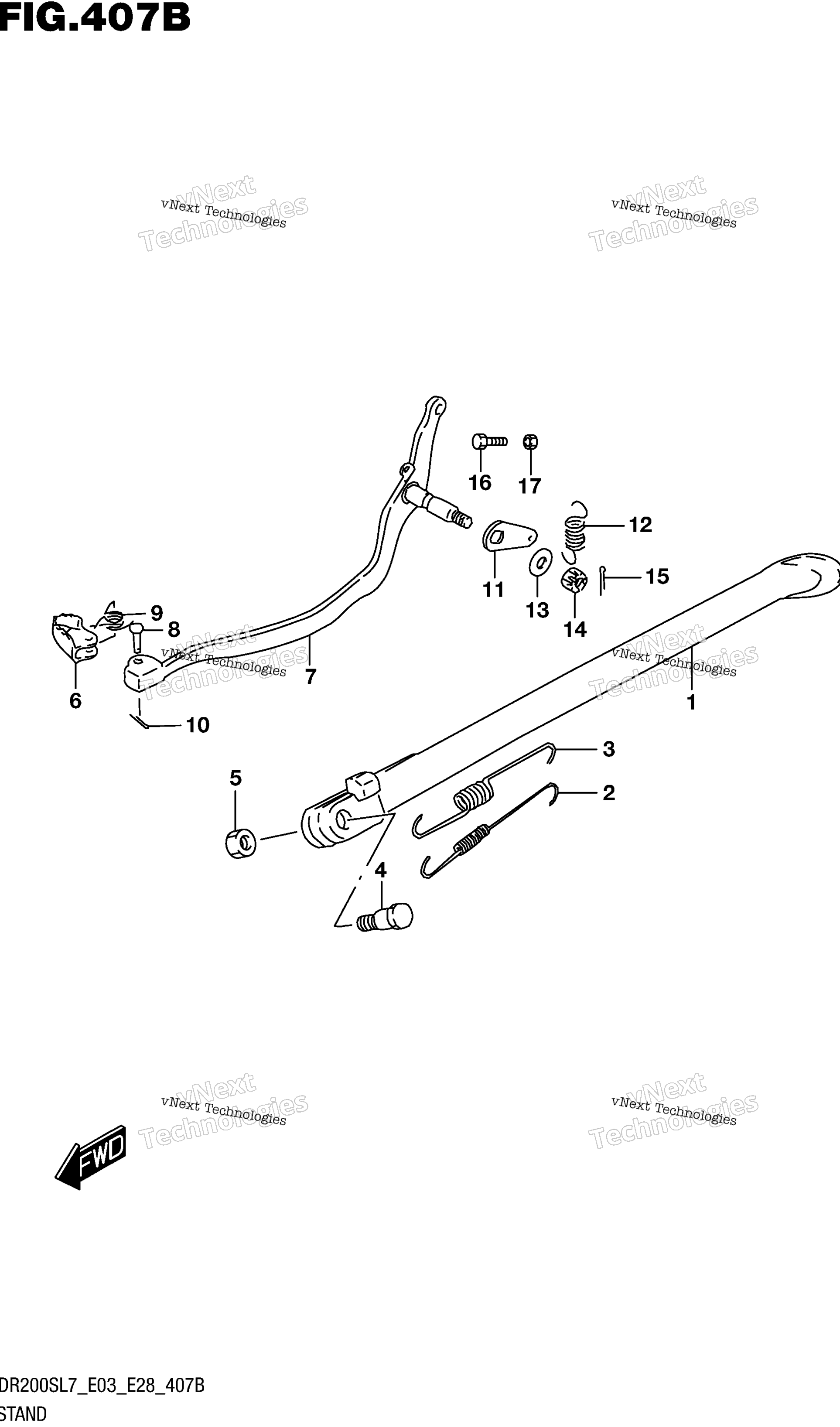

Схема подставки (Dr200sl7 E28) для DR200SL7
Схема
Детали
Номер
Наименование детали
Цена
1
STAND, PROP (BLACK) art. 42310-44A60-019
По запросу
2
SPRING, PROP STAND INNER art. 42421-49J00-000
По запросу
3
SPRING, PROP STAND OUTER art. 42422-49J00-000
По запросу
4
BOLT (10X30) art. 09111-10047-000
По запросу
5
NUT art. 09159-10097-000
По запросу
6
PEDAL, BRAKE art. 43110-14130-000
По запросу
7
ARM, BRAKE PEDAL art. 43120-44A12-000
По запросу
8
PIN art. 09200-06038-000
По запросу
9
SPRING art. 09444-11005-000
По запросу
10
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
11
ARM, BRAKE RETURN SPRING art. 43128-38200-000
По запросу
12
SPRING art. 09443-14002-000
По запросу
13
WASHER, THRUST art. 08211-08202-000
По запросу
14
NUT art. 08314-4008B-000
По запросу
15
Штифт Suzuki art. 04111-2020A-000
от 168 ₽
16
BOLT (6X23) art. 09100-06009-000
По запросу
17
NUT art. 08310-0006B-000
По запросу
