модель 2017 года
- Модель RM-Z 250
- Код модели RM-Z250L7

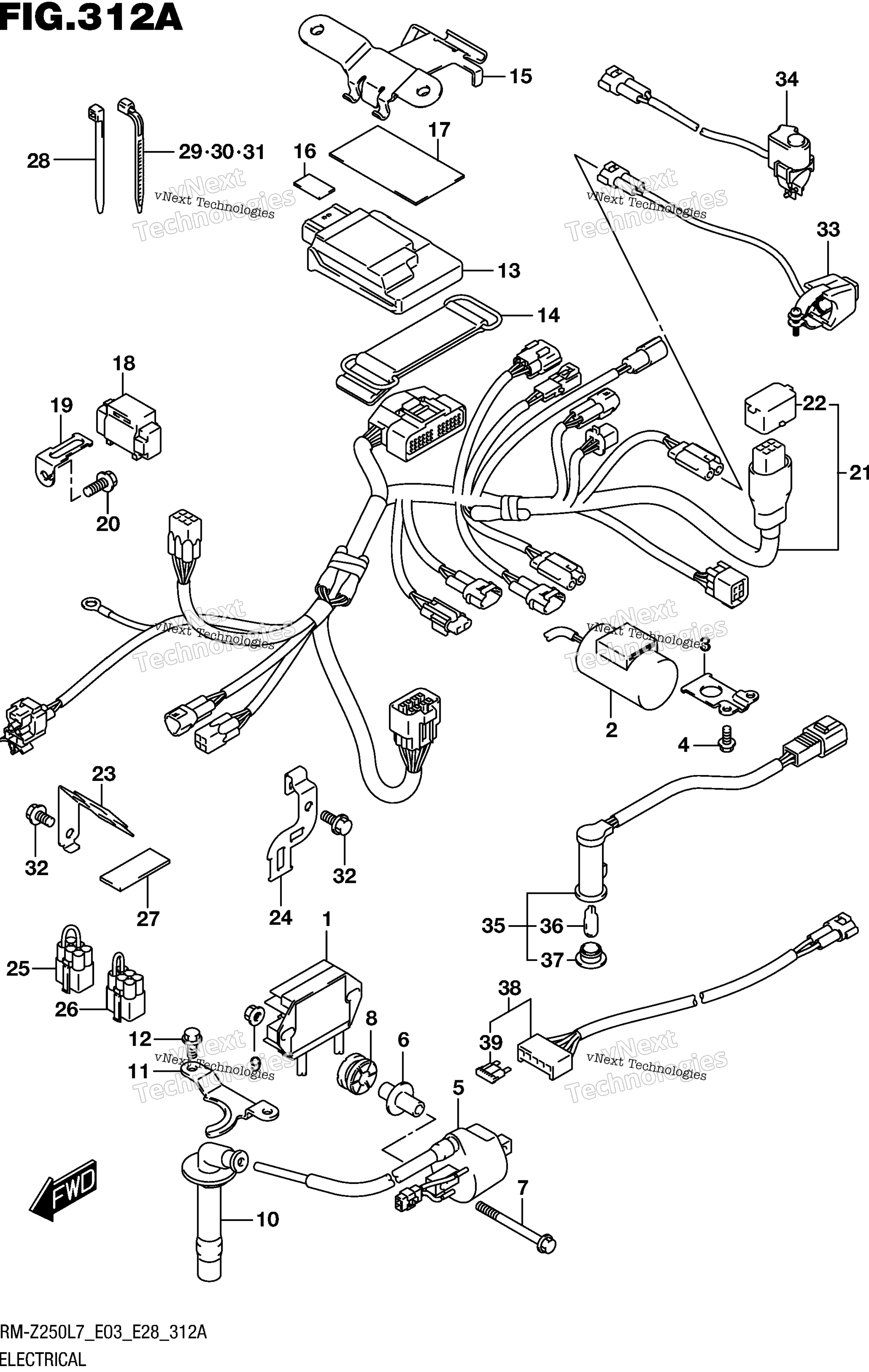

Схема электрооборудования для RM-Z250L7
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER ASSY art. 32800-28H00-000
По запросу
2
CONDENSER ASSY art. 33640-28H00-000
По запросу
3
BRACKET, CONDENSER art. 33641-28H00-000
По запросу
4
BOLT (6X10) art. 09103-06188-000
По запросу
5
COIL ASSY, IGNITION art. 33410-28H00-000
По запросу
6
SPACER, IGNITION COIL art. 33419-49H00-000
По запросу
7
BOLT (6X60) art. 09103-06253-000
По запросу
8
CUSHION art. 09320-10062-000
По запросу
9
NUT art. 08319-3106A-000
По запросу
10
CAP ASSY, SPARK PLUG art. 33510-49H00-000
По запросу
11
RETAINER, SPARK PLUG CAP art. 33414-49H00-000
По запросу
12
BOLT art. 01550-0610B-000
По запросу
13
CONTROL UNIT, FI art. 32920-49HE0-000
По запросу
14
BAND, FI CONTROL UNIT art. 32942-14301-000
По запросу
15
BRACKET, FI CONTROL UNIT art. 32931-49H00-000
По запросу
16
CUSHION art. 33652-36000-000
По запросу
17
CUSHION CUT AS REQUIRED art. 33652-36000-000
По запросу
18
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
19
BRACKET, FUEL CUT SENSOR art. 33961-49H00-000
По запросу
20
SCREW art. 02162-0616B-000
По запросу
21
HARNESS, WIRING art. 36610-49H31-000
По запросу
22
.CAP, TS art. 36654-46H01-000
По запросу
23
BRACKET, COUPLER art. 36672-49H00-000
По запросу
24
BRACKET, COUPLER art. 36672-49H20-000
По запросу
25
WIRE, SHORT art. 36852-28H01-000
По запросу
26
WIRE, SHORT art. 36852-49H01-000
По запросу
27
PROTECTOR, WIRING HARNESS art. 36920-45G00-000
По запросу
28
CLAMP (L:95) art. 09407-10403-000
По запросу
29
CLAMP (L:95) art. 09407-11401-000
По запросу
30
CLAMP (L:125) art. 09407-14403-000
По запросу
31
CLAMP (L:165) art. 09407-18402-000
По запросу
32
BOLT art. 01547-0610A-000
По запросу
33
SWITCH ASSY, ENGINE STOP art. 37820-49H00-000
По запросу
34
SWITCH ASSY, START DASH art. 37820-28H01-000
По запросу
35
LAMP ASSY, FI INDICATOR OPT art. 36380-28H00-000
По запросу
36
.BULB (12V,3.4W) OPT art. 09471-12028-000
По запросу
37
.LENS (RED) OPT art. 36321-28H00-000
По запросу
38
WIRE, BATTERY OPT art. 36890-28H00-000
По запросу
39
.FUSE (10A) OPT art. 09481-10101-000
По запросу
