модель 2017 года
- Модель RM-Z 250
- Код модели RM-Z250L7

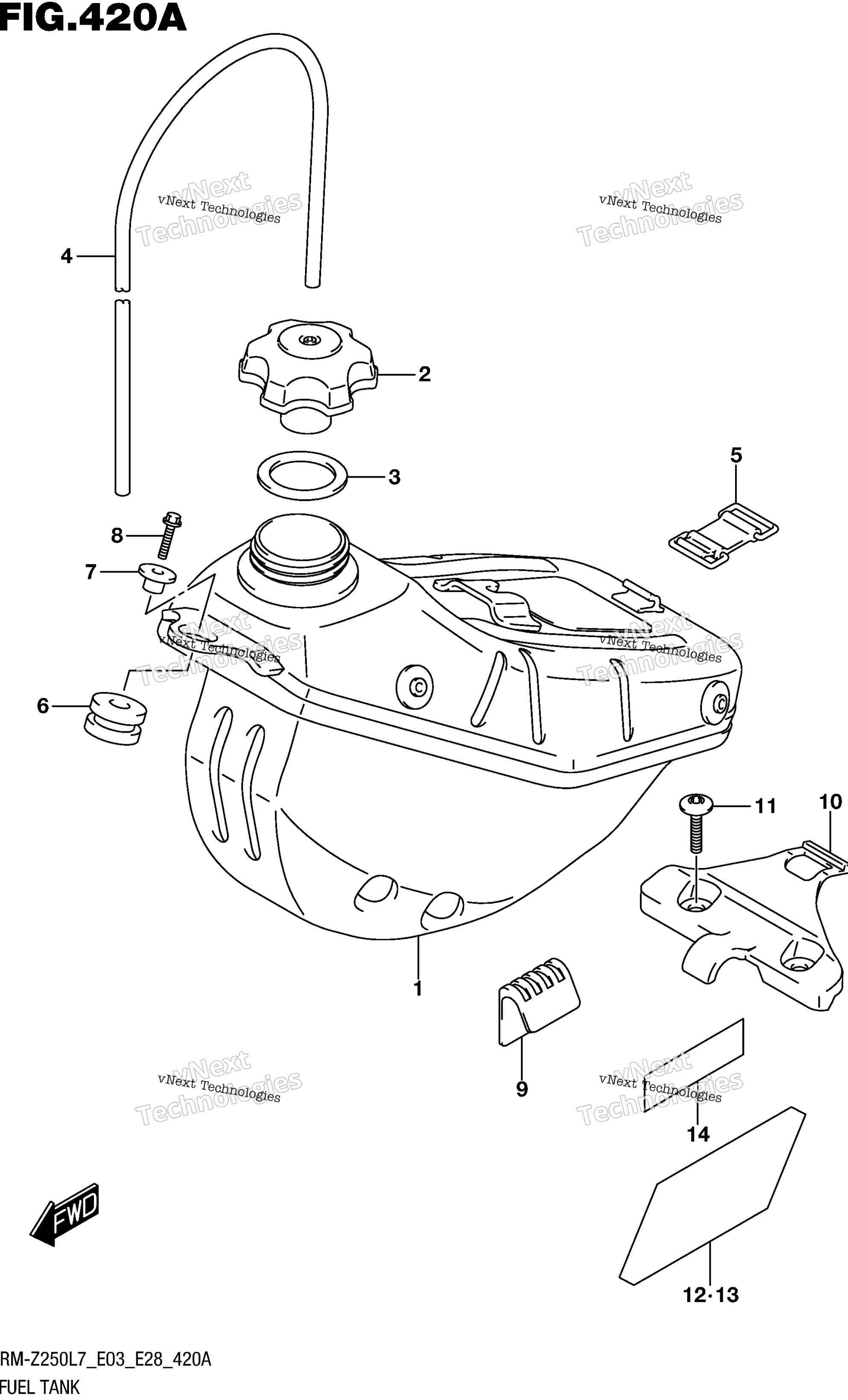

Схема топливного бака для RM-Z250L7
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL art. 44110-49H10-000
По запросу
2
CAP, FUEL TANK FILLER art. 44210-37F00-000
По запросу
3
GASKET art. 44248-27C01-000
По запросу
4
HOSE (5X8.2X600) L:600->350 art. 44420-44AR0-000
По запросу
5
BAND, FUEL TANK REAR art. 44560-49H00-000
По запросу
6
CUSHION, TANK FRONT art. 44541-28H00-000
По запросу
7
SPACER art. 44134-35G02-000
По запросу
8
BOLT (6X30) art. 09103-06213-000
По запросу
9
CUSHION, TANK SIDE art. 44543-49H00-000
По запросу
10
CUSHION, TANK REAR art. 44542-49H00-000
По запросу
11
SCREW (6X26.5) art. 09139-06185-000
По запросу
12
PROTECTOR, TANK COVER RH art. 17795-28H00-000
По запросу
13
PROTECTOR, TANK COVER LH art. 17796-28H00-000
По запросу
14
PROTECTOR, TANK COVER art. 17797-28H00-000
По запросу
