модель 2017 года
- Модель RV200
- Код модели RV200L7

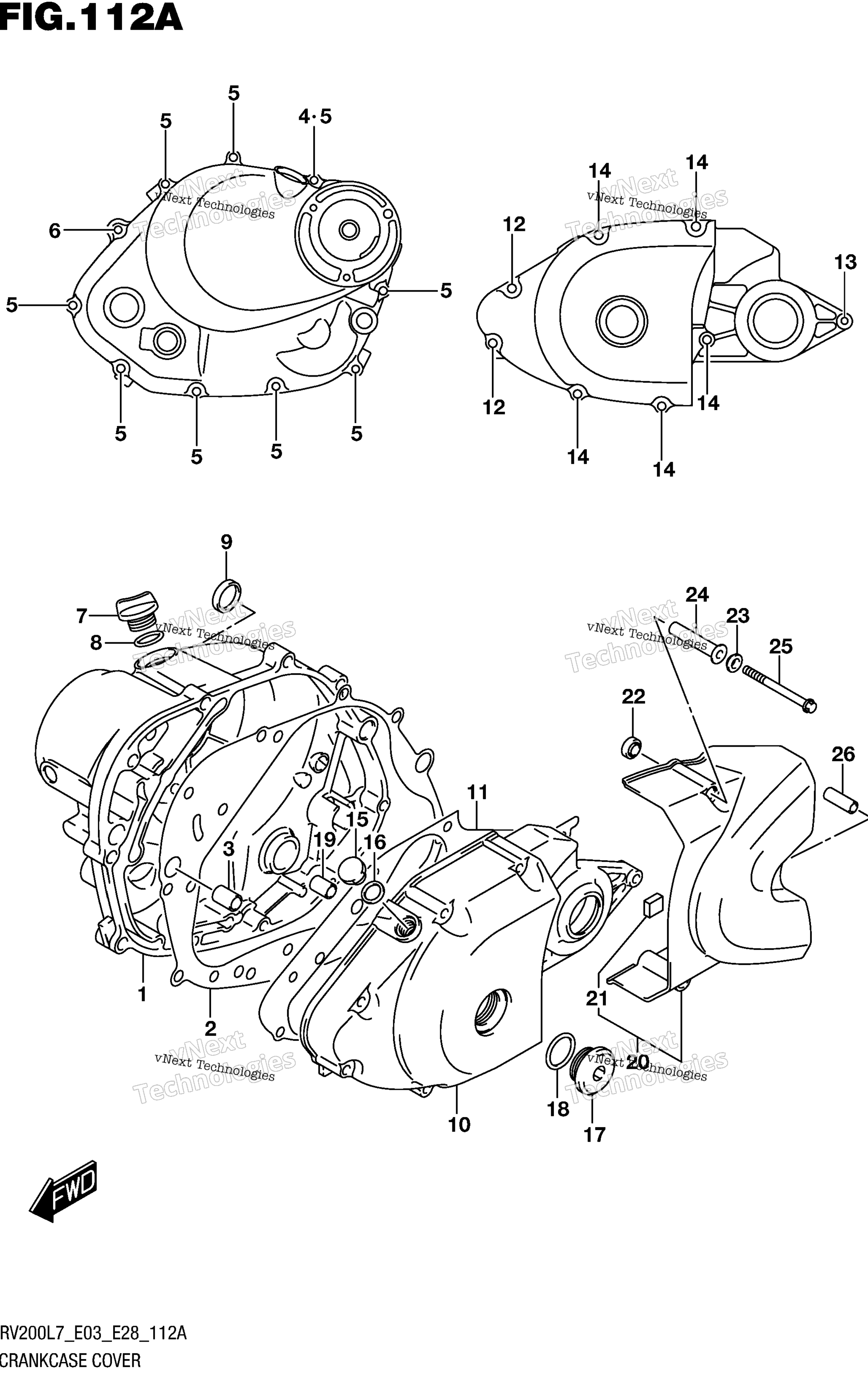

Схема крышки картера для RV200L7
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 11340-42A70-000
По запросу
2
.GASKET, CLUTCH COVER art. 11482-05211-000
По запросу
3
PIN art. 04211-13189-000
По запросу
4
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
5
BOLT art. 01547-0630A-000
По запросу
6
BOLT art. 01547-0645A-000
По запросу
7
Крышкам маслозаливной горловины Suzuki art. 11971-25D00-000
По запросу
8
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
9
PLUG, CLUTCH COVER KICK art. 11342-12C51-000
По запросу
10
COVER, MAGNETO art. 11351-13G10-000
По запросу
11
GASKET, MAGNETO COVER art. 11483-13G00-000
По запросу
12
BOLT art. 01547-0640A-000
По запросу
13
BOLT (6X45) art. 09103-06293-000
По запросу
14
BOLT art. 01547-0650A-000
По запросу
15
Сливная пробка 12x9 Suzuki 09247-12104 art. 09247-12104-000
от 473 ₽
16
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
17
Заглушка Suzuki art. 09259-26011-000
от 1 439 ₽
18
Кльцо уплотнительное D:3.1 ID:22.7 Suzuki art. 09280-22008-000
от 221 ₽
19
PIN art. 04211-09129-000
По запросу
20
COVER, ENGINE SPROCKET art. 11361-13G20-000
По запросу
21
.DAMPER, SPROCKET COVER NO.1 art. 11362-13G00-000
По запросу
22
WASHER (8.7X16X5) art. 09161-09005-000
По запросу
23
WASHER (8.7X15X2.1) art. 09161-09006-000
По запросу
24
SPACER (6.5X9X47.1) art. 09180-06321-000
По запросу
25
BOLT art. 01547-0660A-000
По запросу
26
DAMPER, SPROCKET COVER NO.2 art. 11363-13G01-000
По запросу
