модель 2017 года
- Модель RV200
- Код модели RV200L7

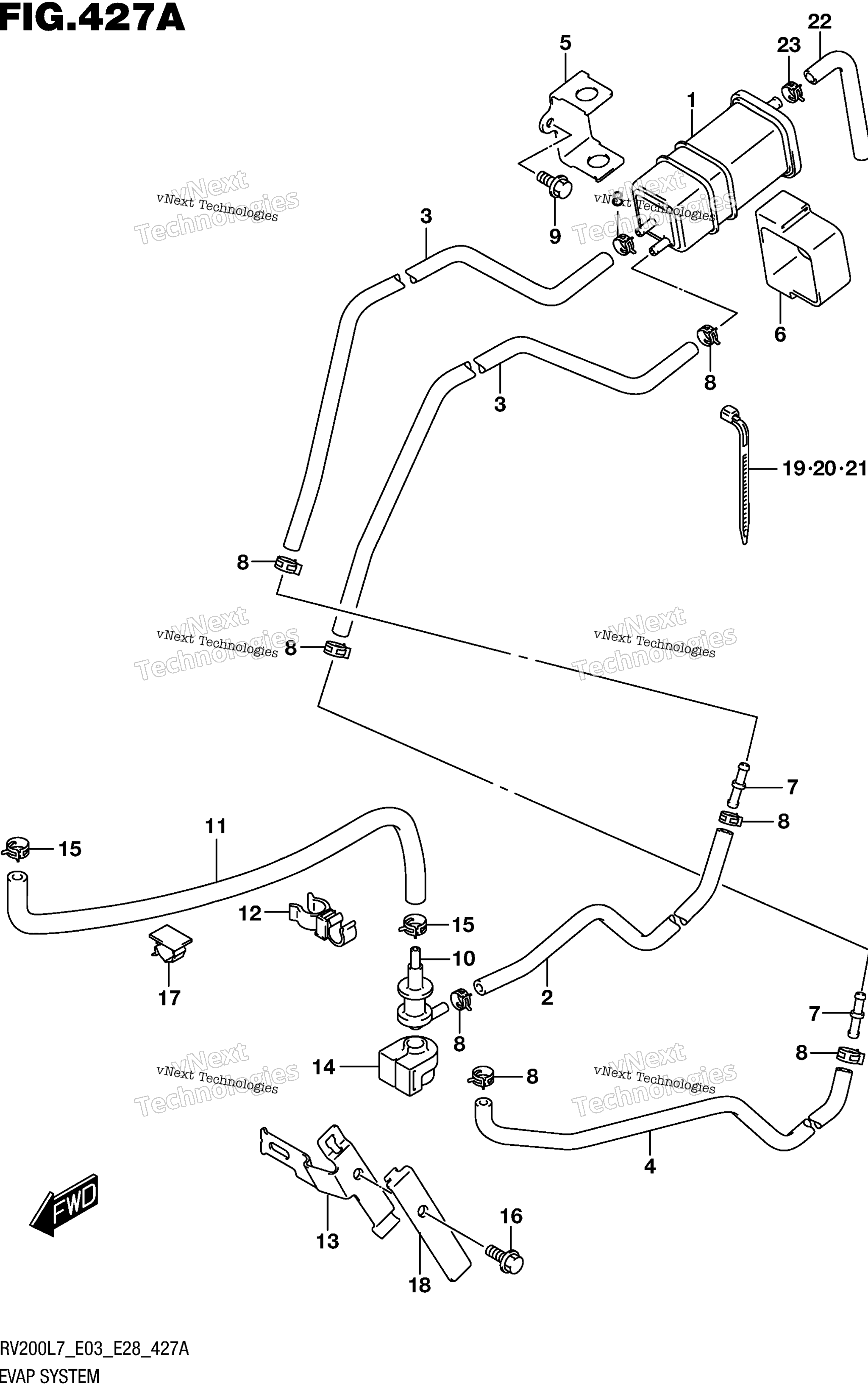

Схема системы испарения (Rv200l7 E33) для RV200L7
Схема
Детали
Номер
Наименование детали
Цена
1
CANISTER ASSY, CHARCOAL art. 17210-14A00-000
По запросу
2
HOSE, SURGE art. 18561-13G00-000
По запросу
3
HOSE, EVAP art. 18562-13G00-000
По запросу
4
HOSE, PURGE art. 18563-13G00-000
По запросу
5
BRACKET, CANISTER art. 18571-13G00-000
По запросу
6
CUSHION, CANISTER art. 18572-13G00-000
По запросу
7
JOINT art. 09367-06009-000
По запросу
8
CLIP (ID:10.5,H:8) art. 09401-10409-000
По запросу
9
Болт Suzuki art. 01550-0612A-000
По запросу
10
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
11
HOSE, TANK & BRTHR VALVE art. 44434-13G00-000
По запросу
12
CLAMP, FUEL TANK BRTHR HOSE art. 44486-13G00-000
По запросу
13
PLATE, BRTHR VALVE art. 44890-13G10-000
По запросу
14
CUSHION, FUEL TANK BRTHR VALV art. 44894-13G00-000
По запросу
15
CLIP art. 09401-11413-000
По запросу
16
BOLT art. 01550-0610B-000
По запросу
17
CLAMP art. 09403-14311-000
По запросу
18
PLATE, BRTHR VALVE NO.1 art. 44895-13G10-000
По запросу
19
CLAMP (L:95) art. 09407-11401-000
По запросу
20
CLAMP (L:125) art. 09407-14403-000
По запросу
21
CLAMP (L:165) art. 09407-18402-000
По запросу
22
HOSE, FUEL art. 44421-29FT0-000
По запросу
23
CLIP (ID:11.6 H:6) art. 09401-11415-000
По запросу
Другие схемы модели
Система испарения (Rv200l7 E33)
