модель 2017 года
- Модель VZ1500
- Код модели VZ1500L7

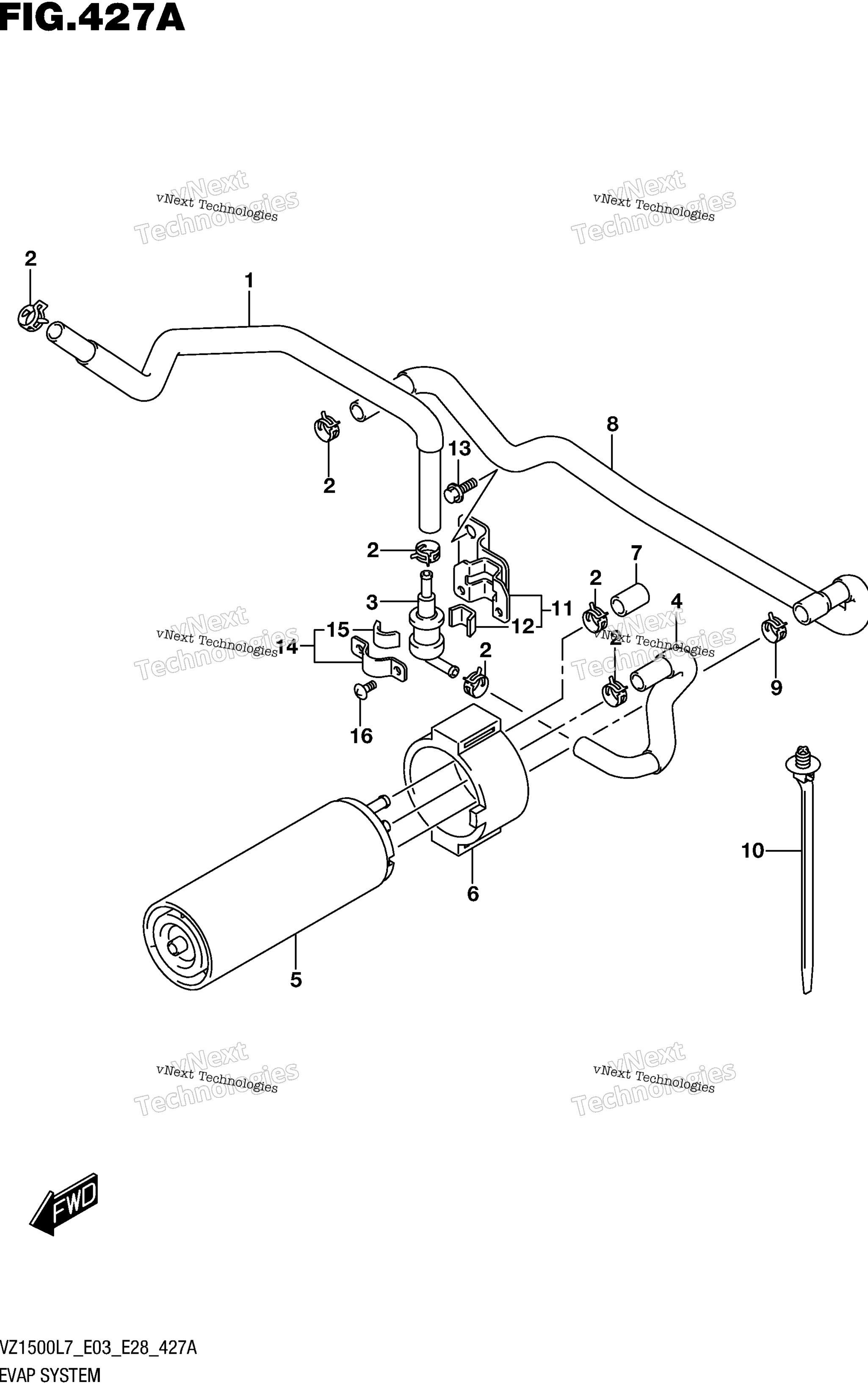

Схема системы испарения (Vz1500l7 E33) для VZ1500L7
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK & VALVE art. 44434-40H00-000
По запросу
2
CLIP art. 09401-11413-000
По запросу
3
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
4
HOSE, VALVE & CANISTER art. 44435-40H00-000
По запросу
5
CANISTER ASSY art. 17210-15H00-000
По запросу
6
CUSHION art. 44883-48G00-000
По запросу
7
CAP art. 09251-07005-000
По запросу
8
HOSE, CANISTER PURGE art. 44436-40H00-000
По запросу
9
CLIP art. 09401-12404-000
По запросу
10
CLAMP (L:154) art. 09407-17403-000
По запросу
11
BRACKET art. 44880-40H00-000
По запросу
12
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
13
BOLT art. 01547-0610A-000
По запросу
14
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
15
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
16
SCREW art. 02142-0408A-000
По запросу
