модель 2017 года

Модель VZ1500

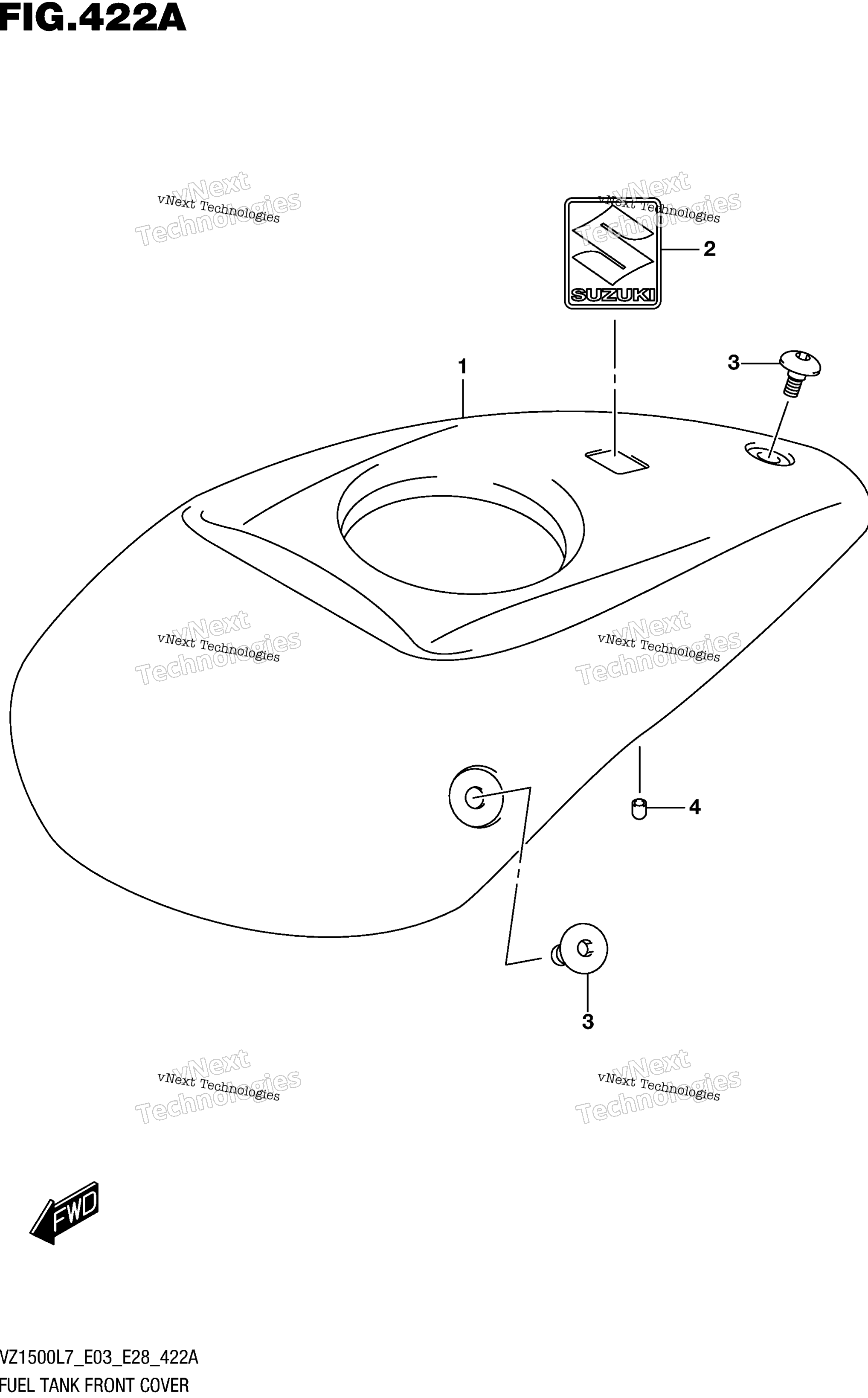

Схема топливной системы Tank Front Cover для VZ1500L7

Код модели VZ1500L7

Схема

Детали

Топливная система Tank Front Cover

Номер

Наименование детали

Цена

1

COVER, TANK UPPER art. 44291-40H10-000

По запросу

2

EMBLEM,S art. 68281-47HA0-000

По запросу

3

SCREW (6X12) art. 09139-06152-000

По запросу

4

CUSHION art. 44294-43H11-000

По запросу
