модель 2018 года
- Модель DL1000 V-STROM
- Код модели DL1000AL8

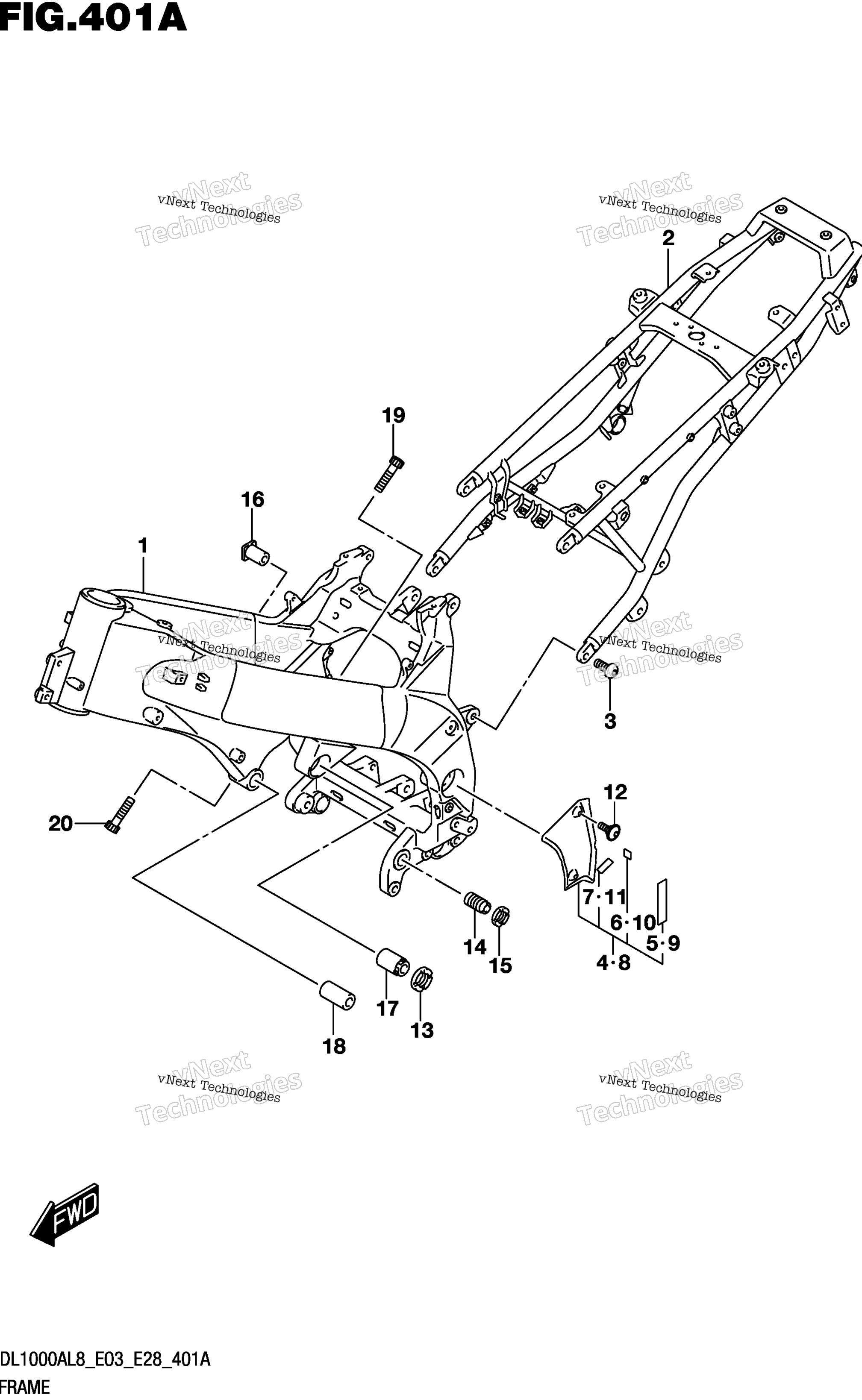

Схема рамы для DL1000AL8
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-31J10-YAP
По запросу
2
RAIL, SEAT (BLACK) art. 41200-31J20-YAP
По запросу
3
BOLT (10X25) art. 09139-10003-000
По запросу
4
COVER,PIVOT RH art. 43580-31J00-000
По запросу
5
.CUSHION, PIVOT COVER NO.3 art. 33652-07D00-000
По запросу
6
.CUSHION, PIVOT COVER NO.1 art. 63115-37H00-000
По запросу
7
.CUSHION, PIVOT COVER NO.2 art. 94429-21E00-000
По запросу
8
COVER,PIVOT LH art. 43590-31J00-000
По запросу
9
.CUSHION, PIVOT COVER NO.3 art. 33652-07D00-000
По запросу
10
.CUSHION, PIVOT COVER NO.1 art. 63115-37H00-000
По запросу
11
.CUSHION, PIVOT COVER NO.2 art. 94429-21E00-000
По запросу
12
Болт Suzuki art. 09139-05074-000
По запросу
13
NUT,CRANK CASE ADJUST CTR art. 41922-19F20-000
По запросу
14
BOLT, ADJUSTER LOWER art. 41921-16G01-000
По запросу
15
NUT, ADJUSTER LOWER art. 41922-33E20-000
По запросу
16
SPACER,MOUNTING REAR UPPER RH art. 41941-19F01-000
По запросу
17
BOLT, CRANK CASE ADJUST art. 41921-47H00-000
По запросу
18
SPACER, ENG HEAD MTG RR LH art. 41942-02F00-000
По запросу
19
BOLT art. 07130-0840B-000
По запросу
20
BOLT art. 07130-0840B-000
По запросу
