модель 2018 года
- Модель DL1000 V-STROM
- Код модели DL1000AL8

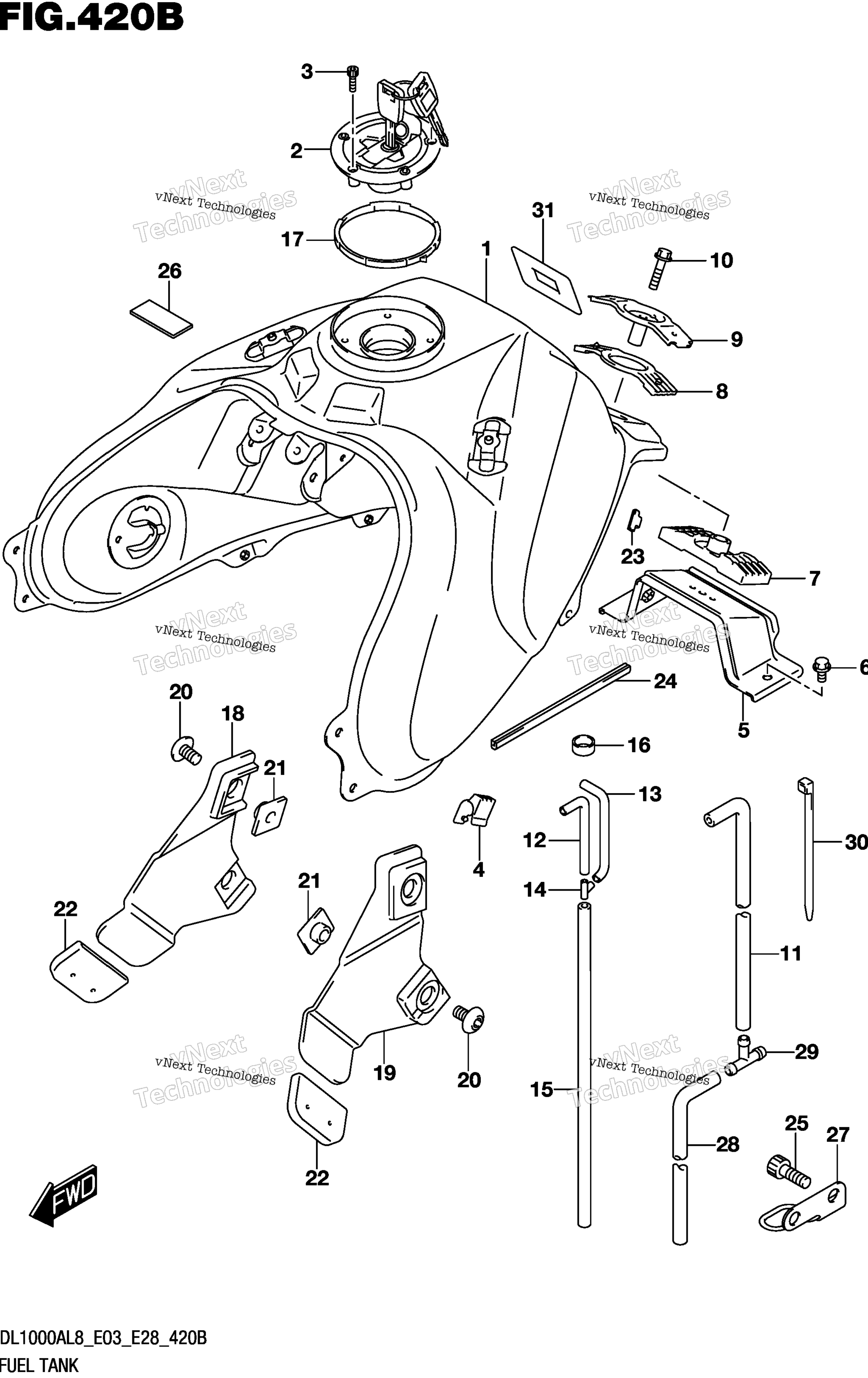

Схема топливного бака (Dl1000al8 E03) (For Yvb,Yww) для DL1000AL8
Схема
Детали
Номер
Наименование детали
Цена
1
TANK, FUEL (WHITE) art. 44100-31J30-YWW
По запросу
1
TANK, FUEL (BLACK) art. 44100-31J30-YVB
По запросу
2
CAP SET,FUEL TANK FILLER art. 44200-17820-000
По запросу
3
BOLT,FUEL TANK FILLER CAP art. 44244-11J00-000
По запросу
4
CUSHION,FUEL TANK SIDE art. 44541-31J00-000
По запросу
5
BRACKET,FUEL TANK REAR art. 44550-31J00-000
По запросу
6
BOLT art. 01550-0816A-000
По запросу
7
CUSHION,FUEL TANK RR LWR art. 44545-06G00-000
По запросу
8
CUSHION,FUEL TANK RR UPR art. 44542-06G00-000
По запросу
9
BRACKET,FUEL TANK REAR UP art. 44530-06G00-000
По запросу
10
BOLT art. 01550-0835A-000
По запросу
11
HOSE, WATER DRAIN art. 44423-31J20-000
По запросу
12
HOSE, FUEL TANK BRTHR NO.1 art. 44424-31J20-000
По запросу
13
HOSE, TANK BREATHER NO.2 art. 44424-15H11-000
По запросу
14
3 WAY art. 09367-06007-000
По запросу
15
HOSE, FUEL TANK BRTHR NO.2 art. 44424-31J10-000
По запросу
16
HOSE (13.5X16.5X10) art. 09352-13162-010
По запросу
17
MOLDING, FUEL TANK COVER art. 68241-31J00-000
По запросу
18
Кронштейн Suzuki art. 44179-31J00-000
По запросу
19
SIDE LH art. 44189-31J00-000
По запросу
20
SCREW (6X10) art. 09139-06181-000
По запросу
21
NUT (M6) art. 44523-47H00-000
По запросу
22
Уплотнительная вставка Suzuki art. 44542-31J00-000
от 578 ₽
23
CUSHION, FUEL TANK COVER art. 44276-21H01-000
По запросу
24
MOLDING,FUEL TANK (L:110) art. 44552-24B00-000
По запросу
25
BOLT art. 07130-1016B-000
По запросу
26
CUSHION, FUEL TANK art. 44544-31J00-000
По запросу
27
GUIDE,DRAIN HOSE art. 44480-31J00-000
По запросу
28
HOSE, FUEL TANK DRAIN NO.2 art. 44423-31J11-000
По запросу
29
3 WAY art. 09367-08005-000
По запросу
30
CLAMP (L:145) art. 09407-14407-000
По запросу
31
CUSHION art. 44545-31J00-000
По запросу
