модель 2019 года
- Модель DR200
- Код модели DR200SL9

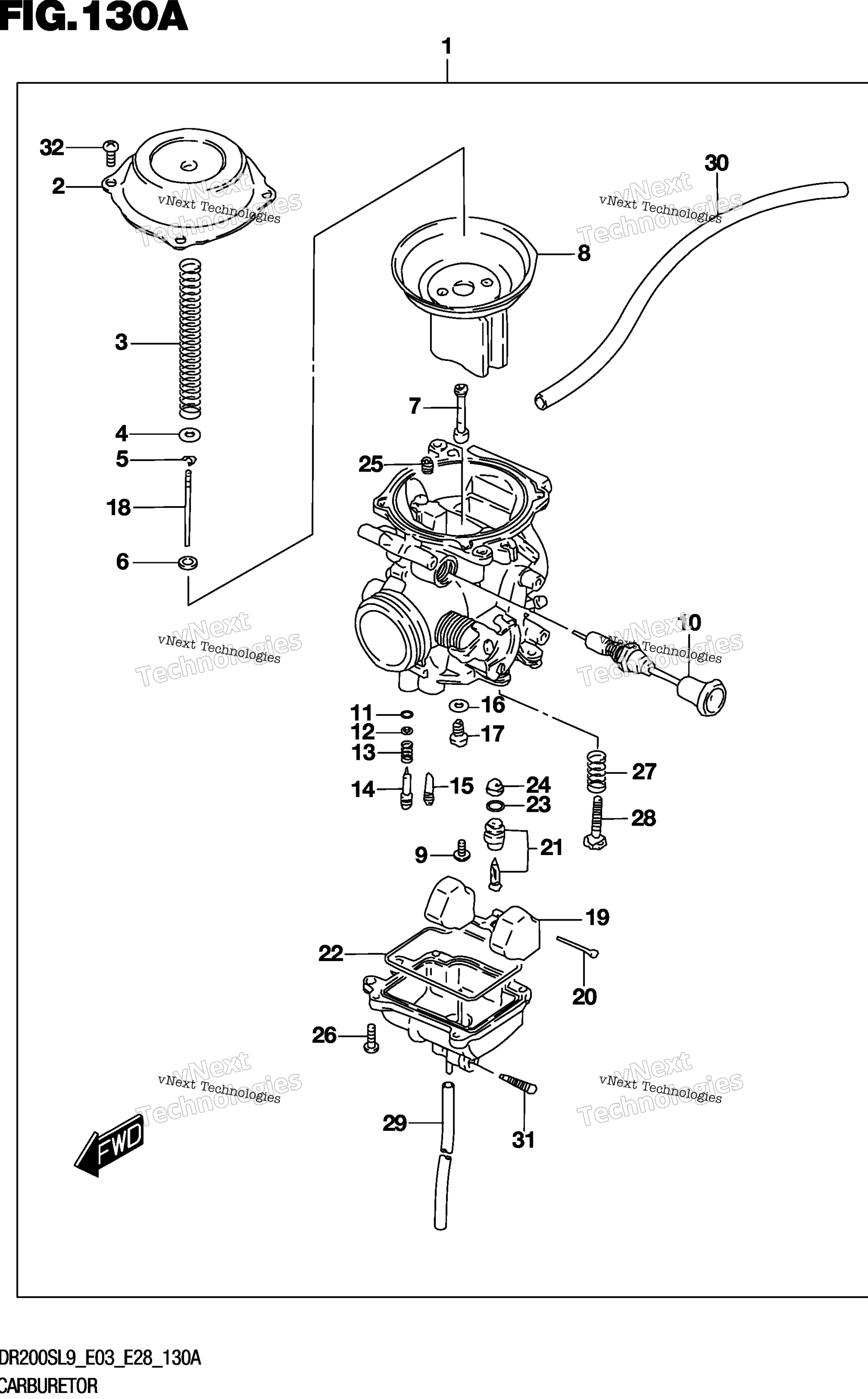

Схема карбюратора (Dr200sl9 E03) для DR200SL9
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY art. 13200-42AC2-000
По запросу
2
.COVER art. 13502-42A00-000
По запросу
3
Пружина карбюратора Suzuki art. 13417-42A00-000
По запросу
4
.RING art. 13382-42A00-000
По запросу
5
.CLIP art. 13394-10010-000
По запросу
6
.RING art. 13387-47010-000
По запросу
7
.JET art. 09494-00881-000
По запросу
8
.DIAPHRAGM ASSY art. 13500-42A01-000
По запросу
9
.SCREW art. 13602-43410-000
По запросу
10
Плунжер карбюратора Suzuki art. 13411-42A20-000
По запросу
11
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
12
Шайба Suzuki art. 13291-29900-000
По запросу
13
.SPRING art. 13268-47070-000
По запросу
14
.SCREW,PILOT (1 1/2) art. 13279-47070-000
По запросу
15
.JET art. 09492-35008-000
По запросу
16
.WASHER art. 13382-03110-000
По запросу
17
.JET art. 09491-25010-000
По запросу
18
.NEEDLE art. 13383-42AC0-000
По запросу
19
.FLOAT art. 13250-42A00-000
По запросу
20
.PIN,FLOAT art. 13254-92311-000
По запросу
21
.VALVE ASSY art. 13370-44500-000
По запросу
22
.O RING art. 13251-42A00-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
24
.FILTER art. 13376-19F00-000
По запросу
25
.JET art. 09493-27001-000
По запросу
26
.SCREW art. 02112-0412A-000
По запросу
27
.SPRING THROTTLE SCREW art. 13268-37420-000
По запросу
28
.ADJUSTER art. 13267-25D00-000
По запросу
29
HOSE (3X7X600) L:600->400 art. 09355-30001-600
По запросу
30
.HOSE (5X8.2X600) L:600->250 art. 44420-44AR0-000
По запросу
31
.SCREW,DRAIN art. 13247-02340-000
По запросу
32
.SCREW art. 02112-0408A-000
По запросу
