модель 2019 года
- Модель DR200
- Код модели DR200SL9

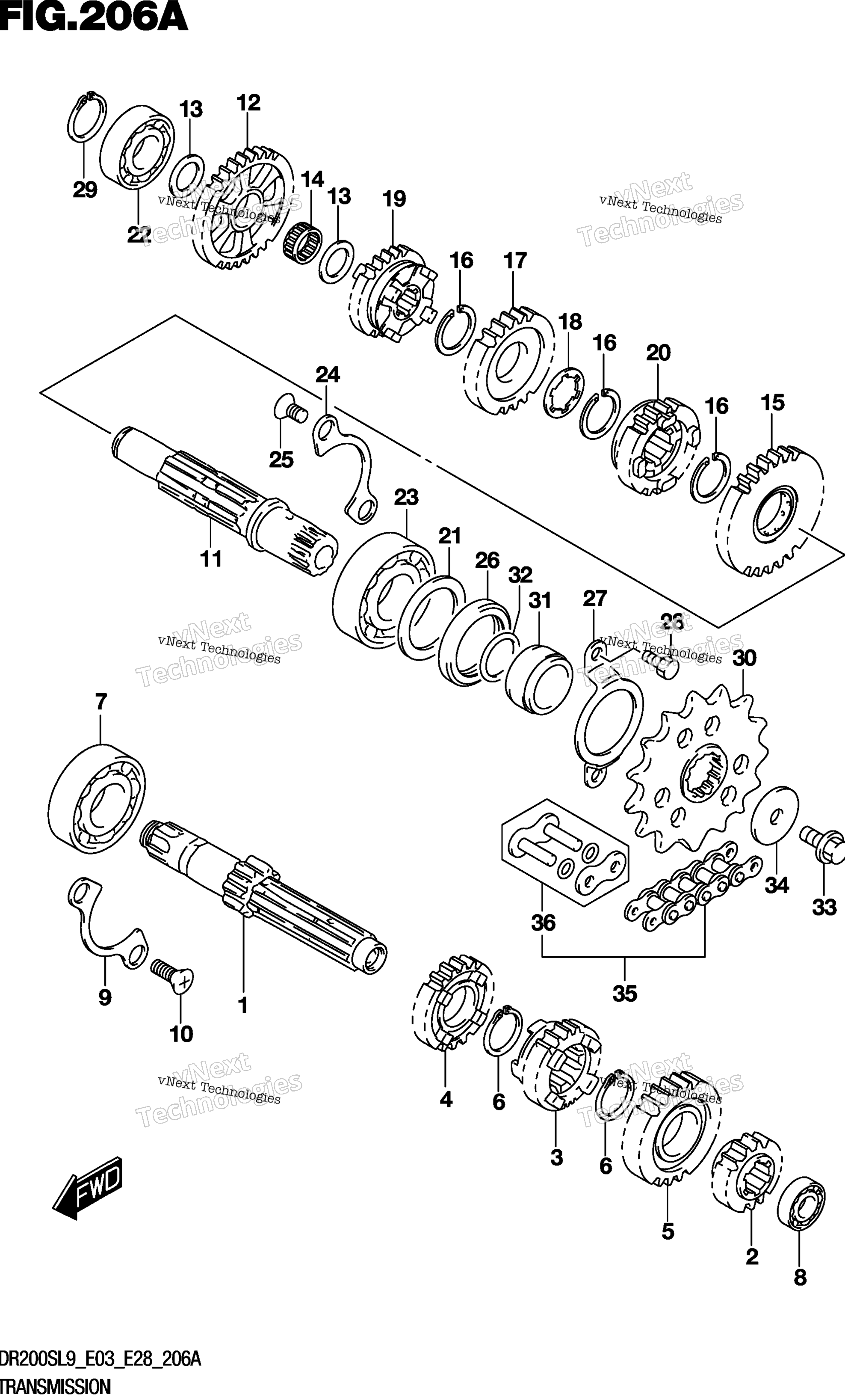

Схема трансмиссии для DR200SL9
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT art. 24120-42A10-000
По запросу
2
GEAR art. 24221-42A02-000
По запросу
3
GEAR art. 24231-42A03-000
По запросу
4
GEAR art. 24241-42A00-000
По запросу
5
GEAR art. 24251-42A10-000
По запросу
6
CIRCLIP art. 09380-20009-000
По запросу
7
BEARING (20X47X14) RH art. 09262-20069-000
По запросу
8
BEARING LH art. 08123-60027-000
от 2 490 ₽
Аналог
2 490 ₽
Требуется 1 шт.
9
RETAINER, DRIVE SHAFT BEARING art. 24741-05200-000
По запросу
10
SCREW (6X12) art. 09126-06011-000
По запросу
11
SHAFT art. 24130-42A20-000
По запросу
12
GEAR art. 24311-42A00-000
По запросу
13
SHIM (17X26X1) art. 09181-17167-000
По запросу
14
BEARING (17X21X9.8) art. 09263-17004-000
По запросу
15
GEAR art. 24320-42A03-000
По запросу
16
CIRCLIP art. 09380-22006-000
По запросу
17
GEAR art. 24331-42A02-000
По запросу
18
WASHER,LOCK (22.1X27X0.5) art. 09167-22011-000
По запросу
19
GEAR art. 24341-42A02-000
По запросу
20
GEAR art. 24351-42A02-000
По запросу
21
WASHER, OIL SEALING art. 24359-42A00-000
По запросу
22
BEARING (17X36X12) RH art. 09264-17001-000
По запросу
23
BEARING (22X50X14) LH art. 09262-22018-000
По запросу
24
RETAINER, DRIVE SHAFT BEARING art. 24741-05200-000
По запросу
25
SCREW (6X12) art. 09126-06011-000
По запросу
26
OIL SEAL (30X40X6) art. 09283-30053-000
По запросу
27
RETAINER, DRIVE SHAFT OIL SEA art. 24751-42A10-000
По запросу
28
.BOLT art. 01500-0610A-000
По запросу
29
CIRCLIP art. 08331-31179-000
По запросу
30
SPROCKET art. 27510-42A10-000
По запросу
31
SPACER, ENGINE SPROCKET art. 27531-42A00-000
По запросу
32
O RING (D:2.5,ID:21) art. 09280-21008-000
По запросу
33
BOLT art. 01550-0812A-000
По запросу
34
WASHER art. 08211-08283-000
По запросу
35
CHAIN ASSY art. 27600-14A20-112
По запросу
36
.JOINT SET art. 27620-14A20-000
По запросу
