модель 2021 года
- Модель DR-Z 50
- Код модели DR-Z50M1

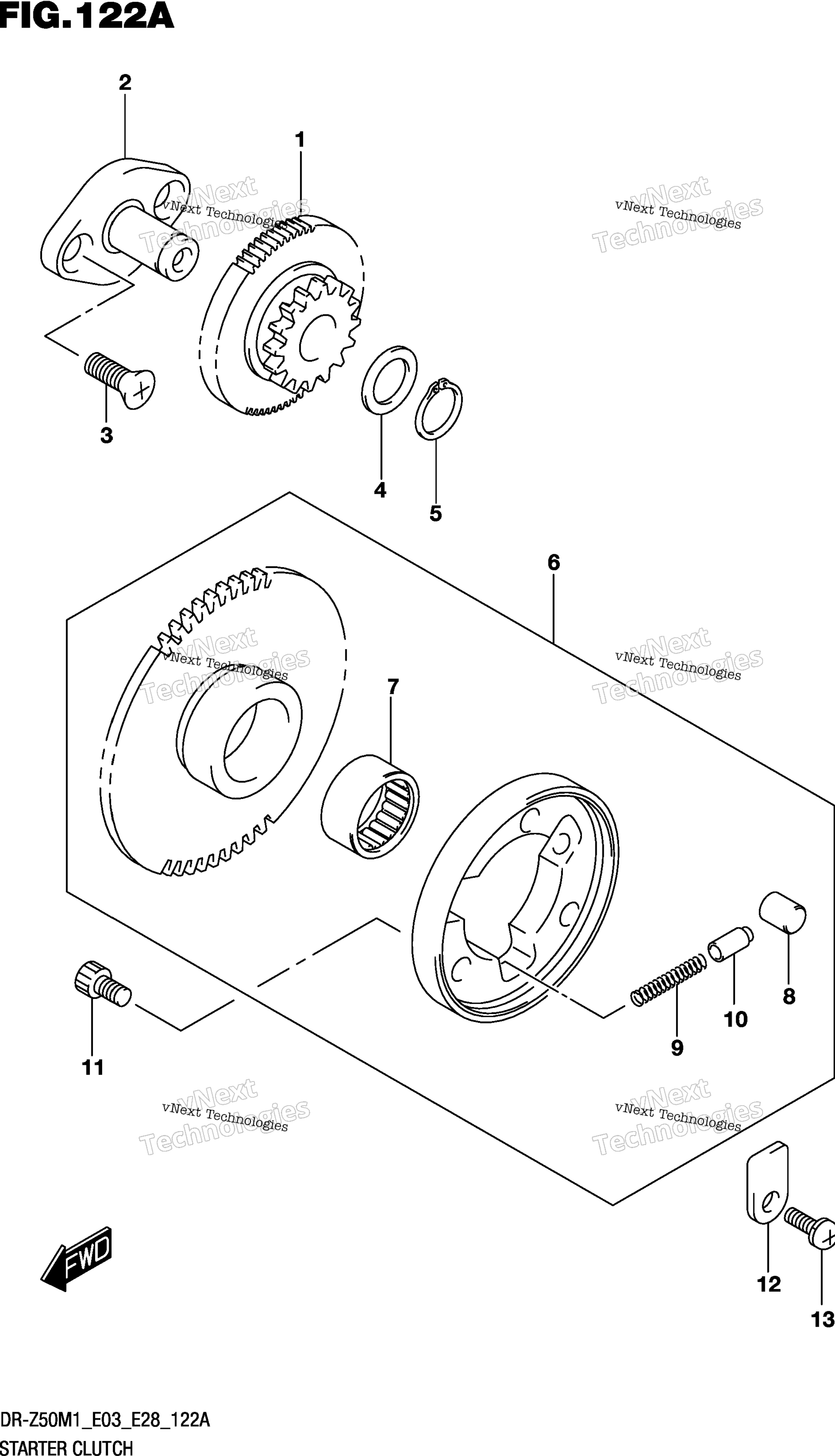

Схема сцепления стартера для DR-Z50M1
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR,STARTER IDLE (NT:68/16) art. 12611-09410-000
По запросу
2
SHAFT,STARTER IDLE GEAR art. 12612-23F01-000
По запросу
3
SCREW art. 02122-0616A-000
По запросу
4
WASHER (13X20X1.0) art. 09160-13010-000
По запросу
5
CIRCLIP art. 08331-31139-000
По запросу
6
CLUTCH SET,STARTER (NT:49) art. 12600-09855-000
По запросу
7
.BEARING,17X25X15 (17X25X15) art. 09263-17025-000
По запросу
8
PIN (9X10) art. 09261-09002-000
По запросу
9
.SPRING art. 09440-03004-000
По запросу
10
.PIECE,STARTER CLUTCH PUSH art. 12633-05300-000
По запросу
11
BOLT (6X12) art. 09106-06075-000
По запросу
12
PLATE,STARTER CLUTCH GEAR art. 12629-09410-000
По запросу
13
SCREW art. 02112-3612A-000
По запросу
