модель 2021 года
- Модель DR-Z 50
- Код модели DR-Z50M1

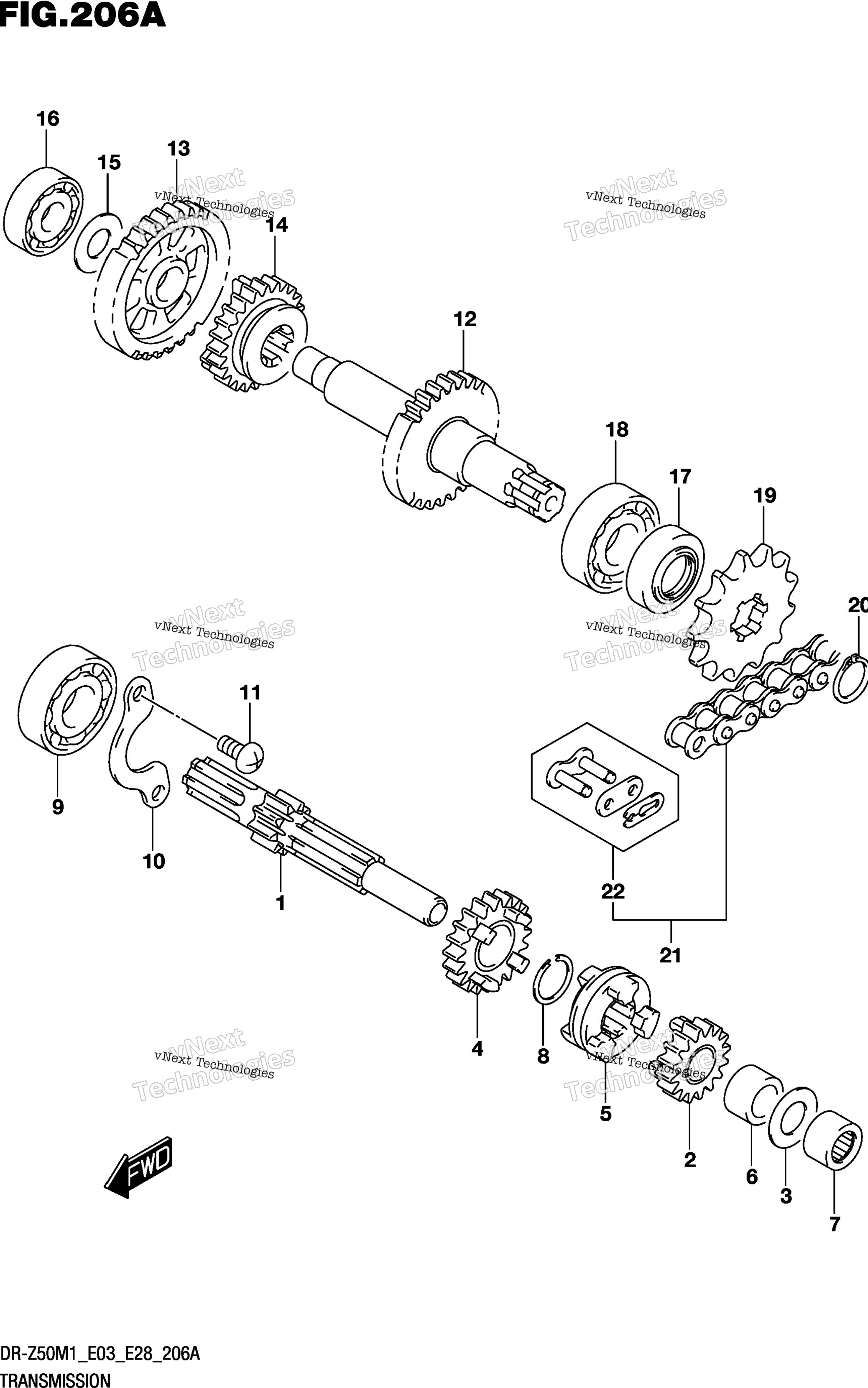

Схема трансмиссии для DR-Z50M1
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT,COUNTER,NT:10 (NT:10) art. 24121-02A02-000
По запросу
2
GEAR,2ND DRIVE,NT:16 (NT:16) art. 24220-02A01-000
По запросу
3
WASHER (13X24X1.0) art. 09160-13006-000
По запросу
4
GEAR,3RD DRIVE,NT:20 (NT:20) art. 24231-35404-000
По запросу
5
WHEEL,SLIDING DOG art. 24421-14H00-000
По запросу
6
SPACER,13X19X12.5 (13X19X12.5 art. 09180-13008-000
По запросу
7
BEARING,13X19X12 (13X19X12) art. 09263-13002-000
По запросу
8
CIRCLIP art. 09380-17007-000
По запросу
9
BEARING art. 08110-62030-000
По запросу
10
RETAINER,BEARING art. 24741-09401-000
По запросу
11
SCREW (6X12) art. 09125-06122-000
По запросу
12
SHAFT,DRIVE,NT:29 (NT:29) art. 24130-02A00-000
По запросу
13
GEAR,1ST DRIVEN,NT:34 (NT:34) art. 24310-30A01-000
По запросу
14
GEAR,3RD DRIVEN,NT:24 (NT:24) art. 24331-02A01-000
По запросу
15
WASHER art. 08211-12241-000
По запросу
16
Подшипник обгонной муфты сцепления Suzuki art. 08113-6201B-000
от 1 743 ₽
Аналог
2 200 ₽
Требуется 1 шт.
17
SEAL,OIL,17X30X7 (17X30X7) art. 09283-17025-000
По запросу
18
BEARING art. 08110-62030-000
По запросу
19
SPROCKET, ENGINE art. 27511-46700-000
По запросу
20
CIRCLIP art. 08331-31169-000
По запросу
21
CHAIN ASSY, DRIVE (DID428,RED art. 27600-20911-078
По запросу
22
.JOINT SET art. 27620-20911-000
По запросу
