модель 2022 года
- Модель Burgman 200
- Код модели UH200AM2

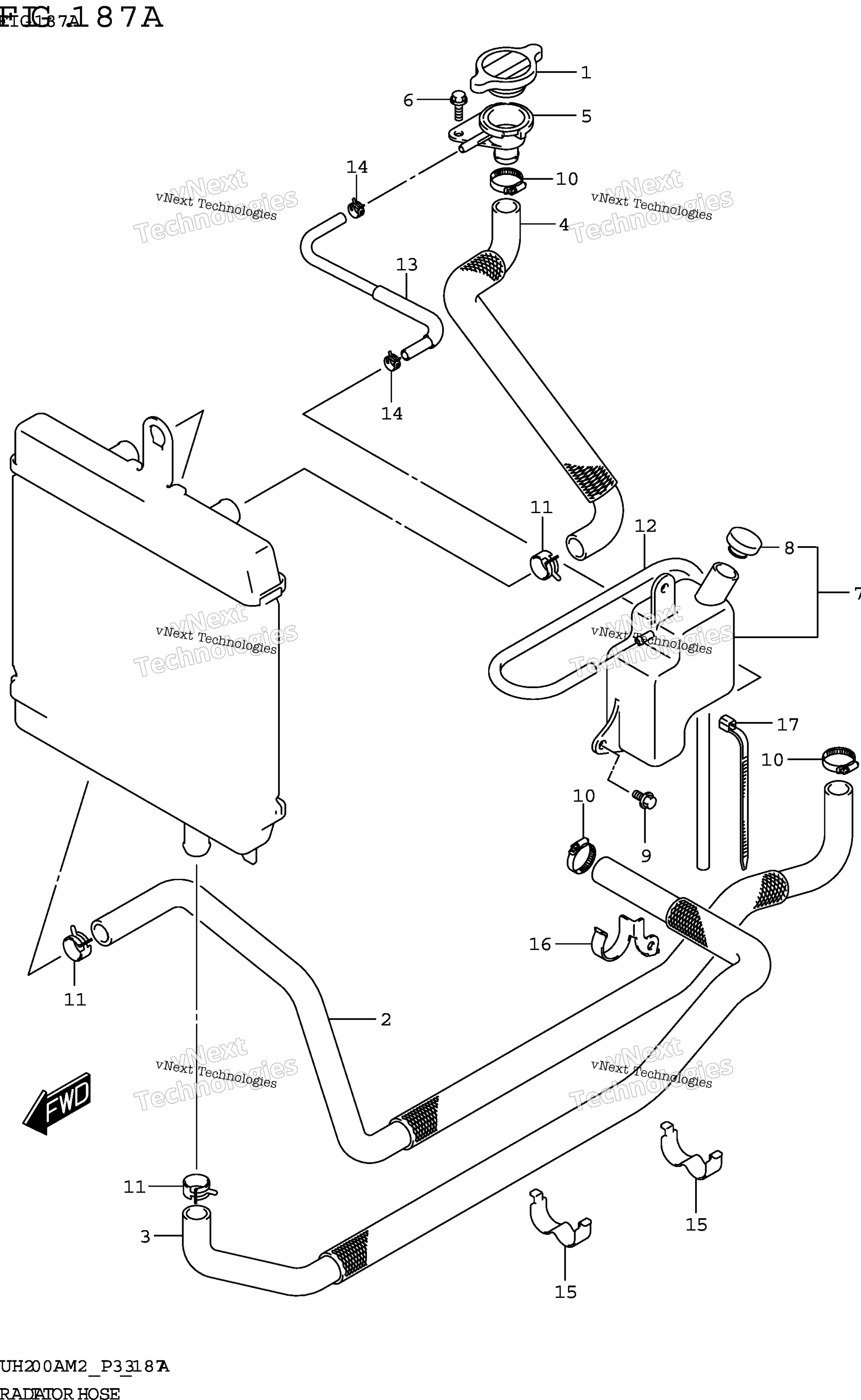

Схема шланга радиатора для UH200AM2
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка радиатора 17730-14G00 art. 17730-14G00-000
По запросу
2
HOSE,RADIATOR INLET art. 17851-03H20-000
По запросу
3
HOSE,RADIATOR OUTLET art. 17852-03H20-000
По запросу
4
HOSE,CONDUCTION art. 17855-03H20-000
По запросу
5
CONDUCTION,RADIATOR art. 17791-12J00-000
По запросу
6
BOLT art. 01550-0616A-000
По запросу
7
TANK ASSY,RESERVOIR art. 17910-12J00-000
По запросу
8
Крышка расширительного бачка Suzuki art. 17932-12C00-000
По запросу
9
BOLT (6X12) art. 09103-06285-000
По запросу
10
CLAMP art. 09402-27001-000
По запросу
11
CLIP art. 09401-21411-000
По запросу
12
HOSE, RESERVOIR TANK OVERFLOW art. 17982-03H20-000
По запросу
13
HOSE, RESERVOIR TANK INLET art. 17981-03H10-000
По запросу
14
CLIP (ID:8.6) art. 09401-08411-000
По запросу
15
PLATE, WATER HOSE CLAMP art. 17859-03H00-000
По запросу
16
CLAMP art. 17858-12J00-000
По запросу
17
CLAMP (L:190) art. 09407-19401-000
По запросу
