модель 2022 года
- Модель Burgman 200
- Код модели UH200AM2

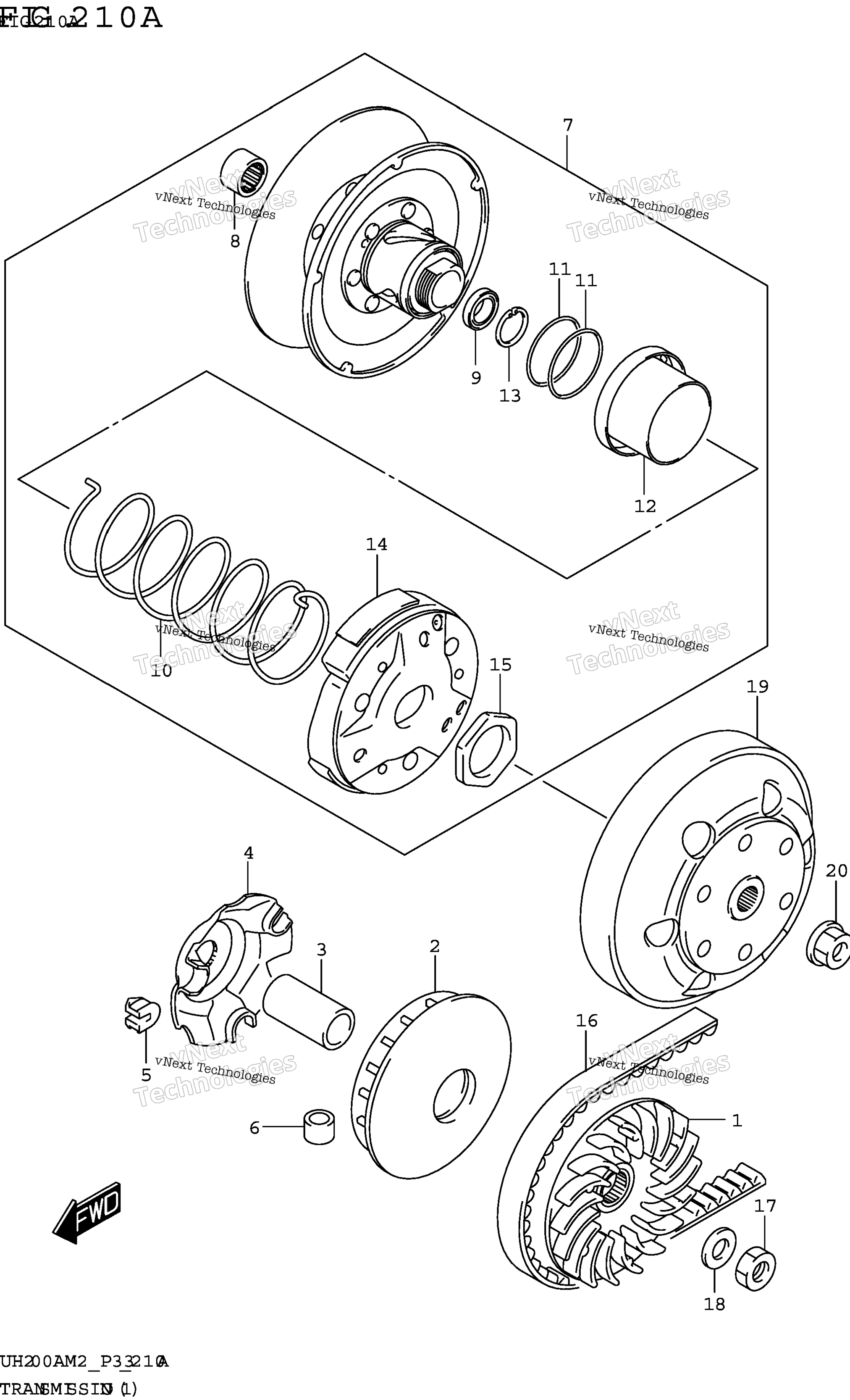

Схема трансмиссии (1) для UH200AM2
Схема
Детали

Номер
Наименование детали
Цена
1
FACE, FIXED DRIVE art. 21110-03H00-000
По запросу
2
FACE, MOVABLE DRIVE art. 21120-03H20-000
По запросу
3
SPACER, MOVABLE DRIVE art. 21125-03H00-000
По запросу
4
PLATE, MOVABLE DRIVE art. 21431-03H00-000
По запросу
5
DAMPER, MOVABLE DRIVE PLATE art. 21481-03H00-000
По запросу
6
ROLLER, MOVABLE DRIVE art. 21650-03H60-000
По запросу
7
FACE, FIXED DRIVEN art. 21200-03H50-000
По запросу
8
.BEARING, FIXED DRIVEN, RH art. 21214-03H50-000
По запросу
9
.BEARING (15X28X7) art. 09262-15063-000
По запросу
10
.SPRING, MOVABLE DRIVEN art. 21243-03H50-000
По запросу
11
.O RING, MOVABLE DRIVEN art. 21245-03H50-000
По запросу
12
.SEET, MOVABLE DRIVEN art. 21471-03H50-000
По запросу
13
.CIRCLIP art. 21216-03H50-000
По запросу
14
.CLUTCH ASSY, SHOE art. 21501-03H50-000
По запросу
15
.NUT, SHOE CLUTCH art. 21518-03H00-000
По запросу
16
V BELT art. 27601-03H60-000
По запросу
17
NUT art. 09140-16005-000
По запросу
18
WASHER art. 09164-16005-000
По запросу
19
HOUSING,CLUTCH art. 21220-03H51-000
По запросу
20
NUT art. 09159-12068-000
По запросу
