модель 2022 года
- Модель GSX1300
- Код модели GSX1300RRQM2

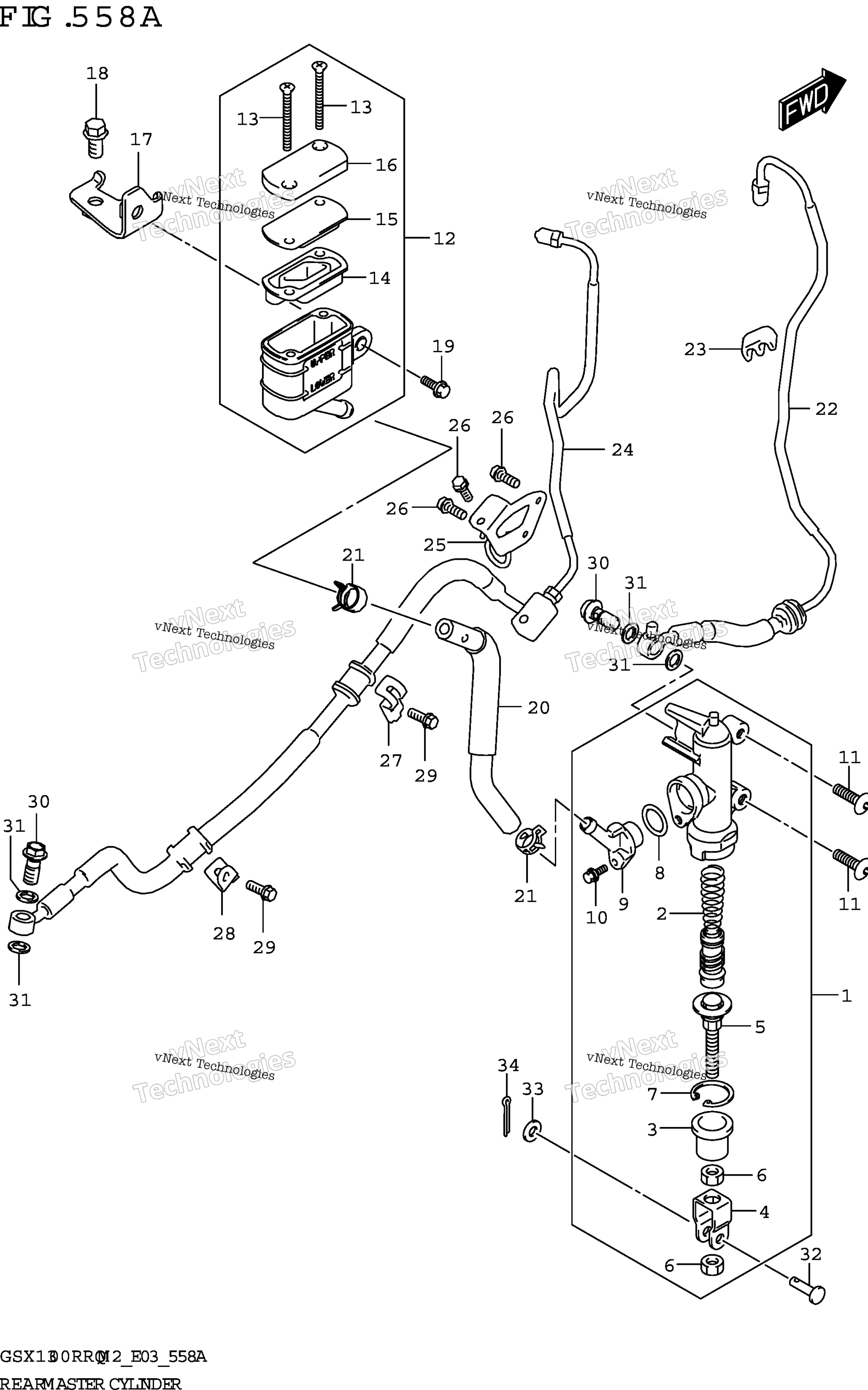

Схема заднего главного цилиндра тормоза для GSX1300RRQM2
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,REAR MASTER art. 69600-08J10-000
По запросу
2
.PISTON/CUP SET art. 69600-34810-000
По запросу
3
..BOOT art. 69691-04A00-000
По запросу
4
.YOKE art. 69692-47H00-000
По запросу
5
.PUSH ROD art. 69670-27A50-000
По запросу
6
.NUT art. 69693-47H00-000
По запросу
7
.CIRCLIP art. 69665-47H00-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
.CONNECTOR art. 69672-08J10-000
По запросу
10
.SCREW art. 02112-7412A-000
По запросу
11
SCREW (6X20) art. 09139-06028-000
По запросу
12
TANK ASSY,RESERVOIR art. 69740-06L00-000
По запросу
13
.SCREW art. 69689-01H00-000
По запросу
14
.DIAPHRAGM art. 69667-01H00-000
По запросу
15
.PLATE,DIAPHRAGM art. 69668-01H00-000
По запросу
16
.CAP art. 69669-18K00-000
По запросу
17
BRACKET,RR RESERVOIR TANK art. 69750-10L00-000
По запросу
18
Болт Suzuki art. 01547-0612A-000
По запросу
19
BOLT art. 01550-0616A-000
По запросу
20
HOSE,RR RESERVOIR TANK art. 69730-10L00-000
По запросу
21
CLIP (ID:12) art. 09401-12404-000
По запросу
22
HOSE ASSY,RR BK MASTER TO UNI art. 69200-10L00-000
По запросу
23
CLAMP art. 09403-06324-000
По запросу
24
HOSE ASSY,UNIT TO RR BK CLPR art. 69400-10L00-000
По запросу
25
CLAMP,RR BRAKE HOSE art. 69260-15H00-000
По запросу
26
BOLT art. 01547-0616A-000
По запросу
27
CLAMP,RR BRAKE HOSE NO.1 art. 69275-15H00-000
По запросу
28
CLAMP,REAR BRAKE HOSE art. 69268-15H10-000
По запросу
29
BOLT art. 01547-0616B-000
По запросу
30
UNION (10X1.25X22) art. 09360-10062-000
По запросу
31
Шайба Suzuki art. 09161-10009-000
от 221 ₽
32
PIN (6X17.7) art. 09200-06068-000
По запросу
33
Шайба Suzuki art. 08322-0106A-000
По запросу
34
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
