модель 2022 года
- Модель GSX1300
- Код модели GSX1300RRQM2

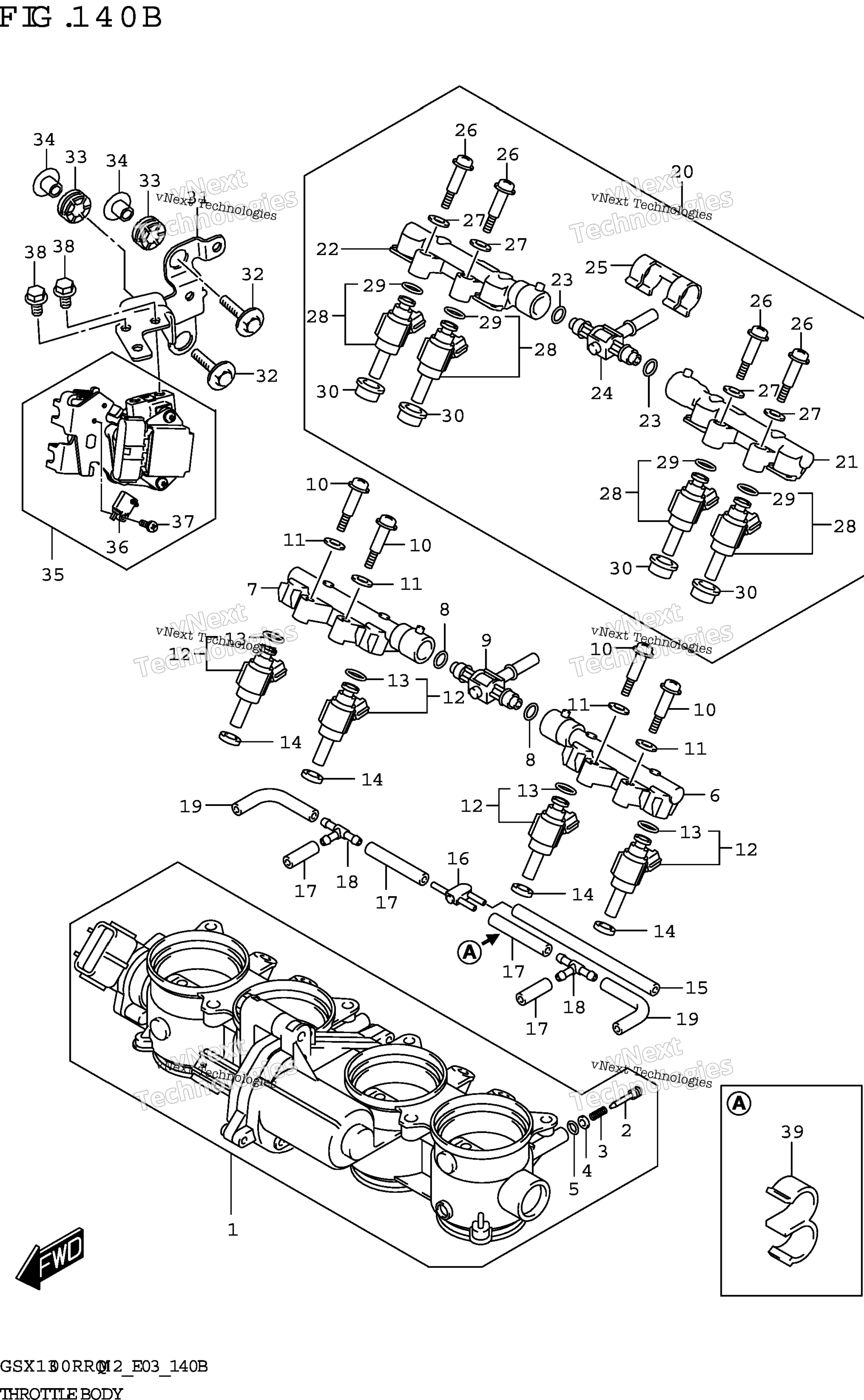

Схема дроссельного узла (E03,E28) для GSX1300RRQM2
Схема
Детали
Номер
Наименование детали
Цена
1
BODY ASSY, THROTTLE art. 13405-10L10-000
По запросу
2
.SCREW art. 13269-33E00-000
По запросу
3
.SPRING, THROTTLE SCREW art. 13268-48700-000
По запросу
4
.WASHER art. 13606-47A00-000
По запросу
5
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
6
DELIVERY PIPE art. 13471-10L00-000
По запросу
7
DELIVERY PIPE art. 13472-10L00-000
По запросу
8
O-RING art. 13374-32G00-000
По запросу
9
NIPPLE ASSY art. 13473-10L00-000
По запросу
10
SCREW art. 13601-29G00-000
По запросу
11
.PACKING art. 13602-29G01-000
По запросу
12
INJECTOR ASSY art. 15710-14J00-000
По запросу
13
.O-RING art. 15717-58B00-000
По запросу
14
SEAL art. 15722-14J00-000
По запросу
15
HOSE art. 13683-01H01-000
По запросу
16
JOINT art. 13471-18H00-000
По запросу
17
HOSE (L:425) art. 13683-10F61-000
По запросу
18
3WAY,VACUUM HOSE art. 13685-02FA0-000
По запросу
19
HOSE (3.2X7.4X70) art. 13681-39F00-070
По запросу
20
BODY ASSY,2ND INJECTOR art. 15900-10L00-000
По запросу
21
DELIVERY PIPE art. 13471-10L00-000
По запросу
22
DELIVERY PIPE art. 13472-10L00-000
По запросу
23
O-RING art. 13374-32G00-000
По запросу
24
NIPPLE ASSY art. 13473-10L00-000
По запросу
25
.CLIP art. 13474-17K00-000
По запросу
26
SCREW art. 13601-29G00-000
По запросу
27
.PACKING art. 13602-29G01-000
По запросу
28
.INJECTOR ASSY art. 15710-17K10-000
По запросу
29
.O-RING art. 15717-58B00-000
По запросу
30
SEAL art. 15722-14J00-000
По запросу
31
BRACKET,ACCEL SENSOR art. 13571-10L00-000
По запросу
32
BOLT (6X30) art. 09116-06185-000
По запросу
33
CUSHION art. 09320-10055-000
По запросу
34
Втулка Suzuki art. 09180-06319-000
По запросу
35
BODY ASSY,ACCELERATOR art. 13500-10L00-000
По запросу
36
.SWITCH,CRS CONT CANCEL art. 13550-10L00-000
По запросу
37
.SCREW art. 13601-10L00-000
По запросу
38
Болт Suzuki art. 01550-0612A-000
По запросу
39
CLIP art. 09408-00200-000
По запросу
