модель 2023 года
- Модель DL1050 V-STROM
- Код модели DL1050RJM3

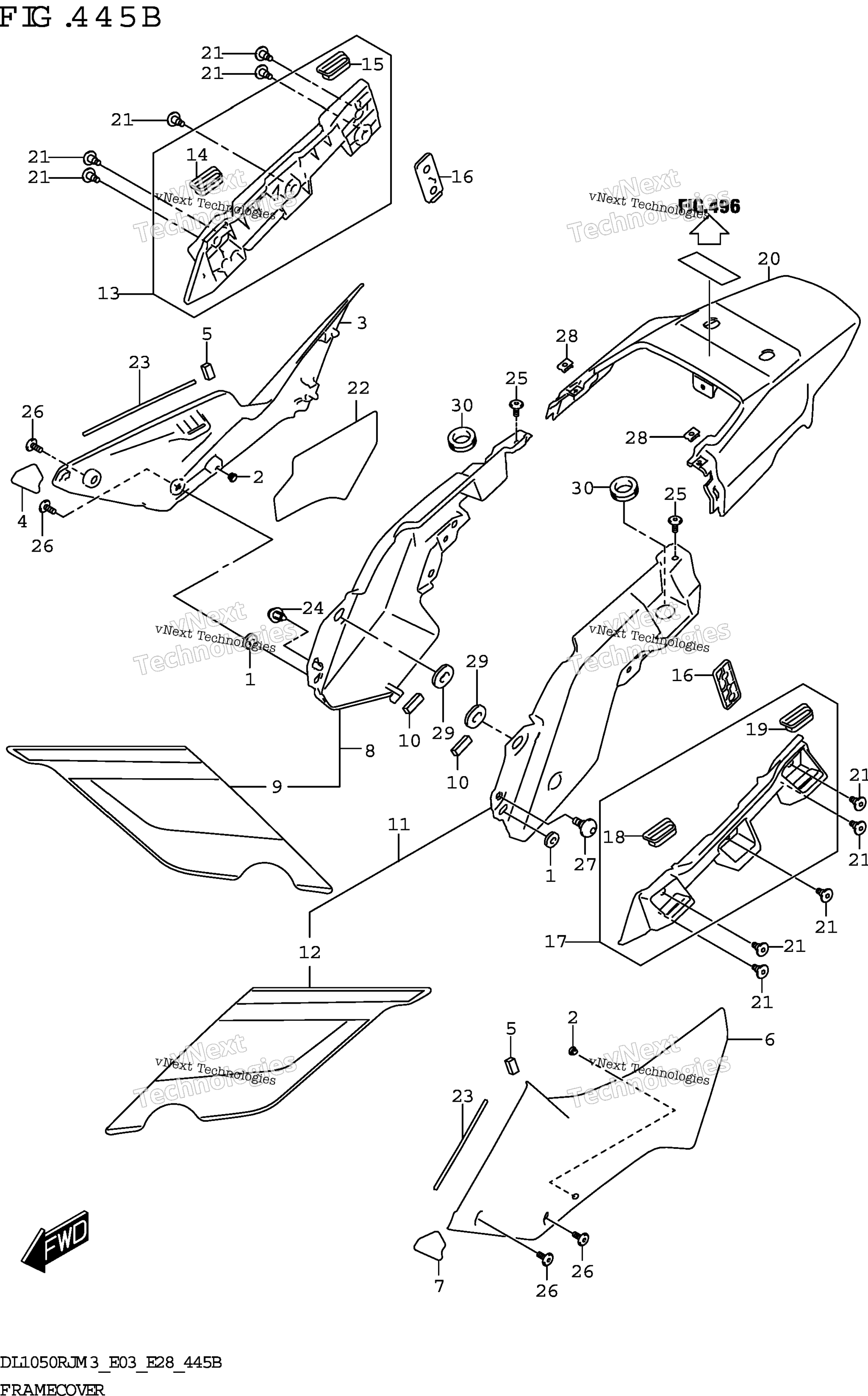

Схема крышки рамы (Dl1050rj) для DL1050RJM3
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION,FUEL TANK COVER SIDE art. 44173-14J00-000
По запросу
2
CUSHION,SEAT MOUNT art. 45148-27J00-000
По запросу
3
COVER,FRAME FRONT,R (WHITE) BODY COLOR:JWN art. 47111-06L20-YUH
По запросу
3
COVER,FRAME FRONT,R BODY COLOR:CD8,KGL art. 47111-06L30-000
По запросу
4
PROTECTOR,FRAME COVER RH FOR B1F art. 47121-06L00-000
По запросу
5
CUSHION,FRAME COVER FR RR art. 47131-06L00-000
По запросу
6
COVER,FRAME FRONT,L BODY COLOR:CD8,KGL art. 47211-06L30-000
По запросу
6
COVER,FRAME FRONT,L (WHITE) BODY COLOR:JWN art. 47211-06L20-YUH
По запросу
7
PROTECTOR,FRAME COVER LH FOR B1F art. 47221-06L00-000
По запросу
8
COVER,FRAME,R (YELLOW) BODY COLOR:CD8 art. 47310-06L30-YU1
По запросу
8
COVER,FRAME,R (BLUE) BODY COLOR:JWN art. 47310-06L30-YKY
По запросу
8
COVER,FRAME,R (BLACK) BODY COLOR:KGL art. 47310-06L30-YVB
По запросу
9
.TAPE,FRAME COVER,R BODY COLOR:CD8 art. 68135-06L30-CGM
По запросу
9
.TAPE,FRAME COVER,R BODY COLOR:JWN art. 68135-06L30-CGN
По запросу
9
.TAPE,FRAME COVER,R BODY COLOR:KGL art. 68135-06L30-CGP
По запросу
10
CUSHION,FRM COV SIDE NO.5 art. 47312-06L00-000
По запросу
11
COVER,FRAME,L (BLACK) BODY COLOR:KGL art. 47350-06L30-YVB
По запросу
11
COVER,FRAME,L (BLUE) BODY COLOR:JWN art. 47350-06L30-YKY
По запросу
11
COVER,FRAME,L (YELLOW) BODY COLOR:CD8 art. 47350-06L30-YU1
По запросу
12
.TAPE,FRAME COVER,L BODY COLOR:KGL art. 68145-06L30-CGP
По запросу
12
.TAPE,FRAME COVER,L BODY COLOR:JWN art. 68145-06L30-CGN
По запросу
12
.TAPE,FRAME COVER,L BODY COLOR:CD8 art. 68145-06L30-CGM
По запросу
13
BRKT,SIDE CASE UPR RH art. 47510-06L00-000
По запросу
14
.BUSH,SIDE CASE BRKT FR RH art. 47811-06L00-000
По запросу
15
.BUSH,SIDE CASE BRKT RR RH art. 47911-06L00-000
По запросу
16
SPACER,FRAME COVER art. 47510-28K00-000
По запросу
17
BRKT,SIDE CASE UPR LH art. 47610-06L00-000
По запросу
18
.BUSH,SIDE CASE BRKT FR LH art. 47812-06L00-000
По запросу
19
.BUSH,SIDE CASE BRKT RR LH art. 47912-06L00-000
По запросу
20
COVER,FRAME CTR (BLACK) BODY COLOR:KGL art. 47711-06L00-YVB
По запросу
20
COVER,FRAME CTR (YELLOW) BODY COLOR:CD8 art. 47711-06L00-YU1
По запросу
20
COVER,FRAME CENTER (BLUE) BODY COLOR:JWN art. 47711-06L00-YKY
По запросу
21
SCREW art. 47913-06L00-000
По запросу
22
HEATSHIELD,FRAME COVER,R art. 47113-06L10-000
По запросу
23
CUSHION,FRAME COVER art. 94417-24F00-000
По запросу
24
Клипса Suzuki art. 94479-35F00-000
По запросу
25
SCREW (5X13) art. 09139-05091-000
По запросу
26
SCREW (5X13) art. 09139-05091-000
По запросу
27
SCREW (6X16) art. 09139-06169-000
По запросу
28
Гайка Suzuki art. 09148-05052-000
По запросу
29
CUSHION art. 09320-08029-000
По запросу
30
CUSHION (20X32X9) art. 09320-20011-000
По запросу
