модель 2023 года
- Модель DL1050 V-STROM
- Код модели DL1050RJM3

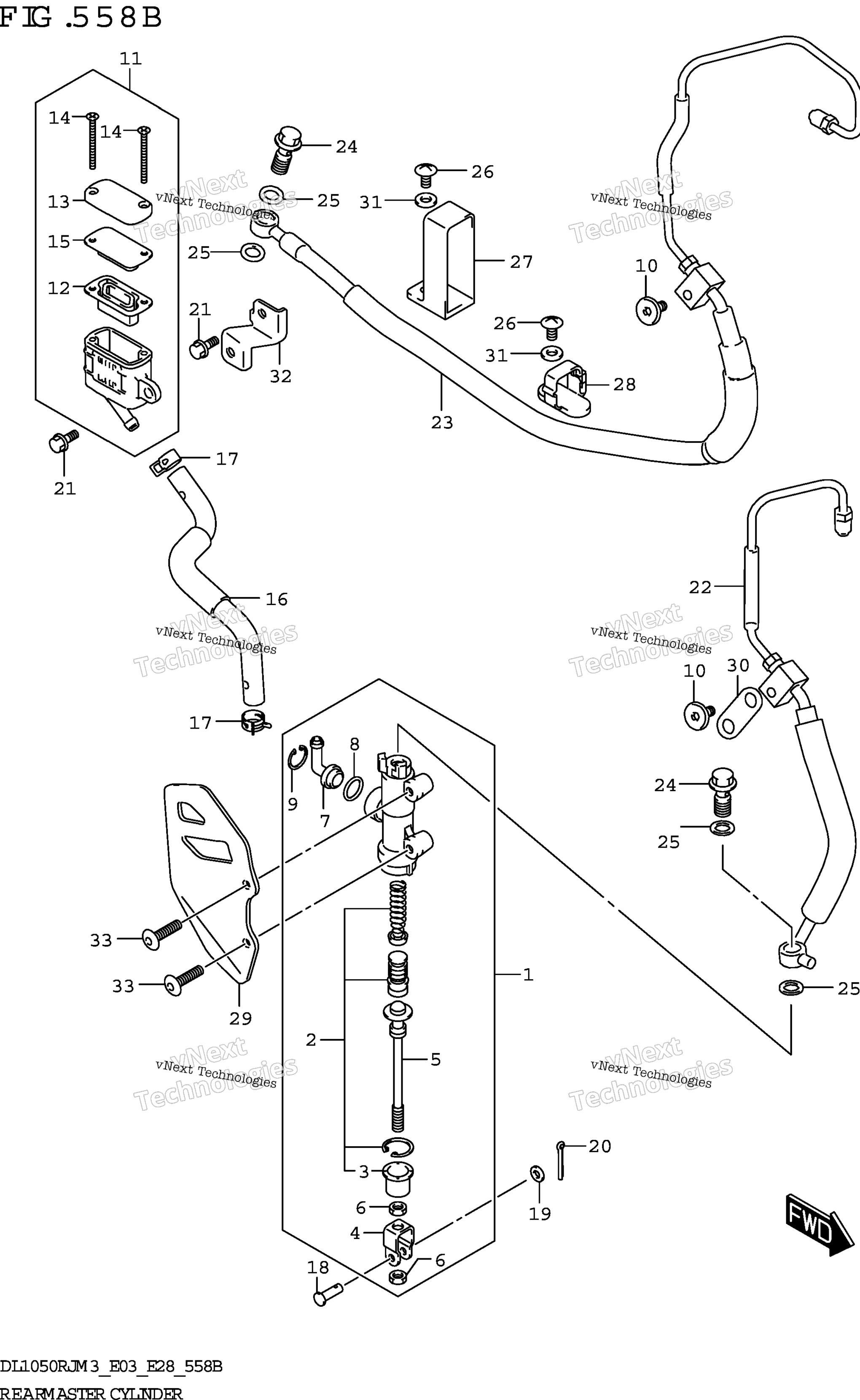

Схема заднего главного цилиндра тормоза (Dl1050rr) для DL1050RJM3
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,REAR MASTER art. 69600-31J00-000
По запросу
2
.PISTON/CUP SET art. 69600-34830-000
По запросу
3
..BOOT art. 69691-00A00-000
По запросу
4
.YOKE art. 69692-44H00-000
По запросу
5
.ROD,PUSH art. 69670-31J00-000
По запросу
6
.NUT art. 69693-05A00-000
По запросу
7
.CONNECTOR art. 69672-00B20-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
.CIRCLIP art. 69674-00B20-000
По запросу
10
SCREW (6X16) art. 09139-06221-000
По запросу
11
TANK ASSY,RESERVOIR art. 69740-06L00-000
По запросу
12
.DIAPHRAGM art. 69667-01H00-000
По запросу
13
.CAP art. 69669-18K00-000
По запросу
14
.SCREW art. 69689-01H00-000
По запросу
15
.PLATE,DIAPHRAGM art. 69668-01H00-000
По запросу
16
HOSE,RR RESERVOIR TANK art. 69730-06L20-000
По запросу
17
CLIP art. 09401-12412-000
По запросу
18
PIN (6X17.7) art. 09200-06068-000
По запросу
19
Шайба Suzuki art. 08322-0106A-000
По запросу
20
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
21
Болт Suzuki art. 01547-0612A-000
По запросу
22
HOSE ASSY,RR BK MASTER TO UNI art. 69200-06L40-000
По запросу
23
HOSE ASSY,RR UNIT TO BK CLPR art. 69400-06L60-000
По запросу
24
UNION (10X1.25X22) art. 09360-10062-000
По запросу
25
Шайба Suzuki art. 09161-10009-000
от 221 ₽
26
.SCREW art. 02142-0616B-000
По запросу
27
GUIDE,RR BRAKE HOSE art. 69243-16G00-000
По запросу
28
GUIDE,REAR BRAKE HOSE art. 61196-44H00-000
По запросу
29
COVER,REAR MASTER CYLINDER art. 69641-06L00-000
По запросу
30
CUSHION,REAR BRAKE HOSE art. 69273-06L00-000
По запросу
31
WASHER,REAR BRAKE HOSE GUIDE art. 69486-31J00-000
По запросу
32
BRACKET,RR RSVR TANK art. 69750-06L10-000
По запросу
33
SCREW (6X25) art. 09139-06192-000
По запросу
