модель 2023 года
- Модель DR650
- Код модели DR650SEM3

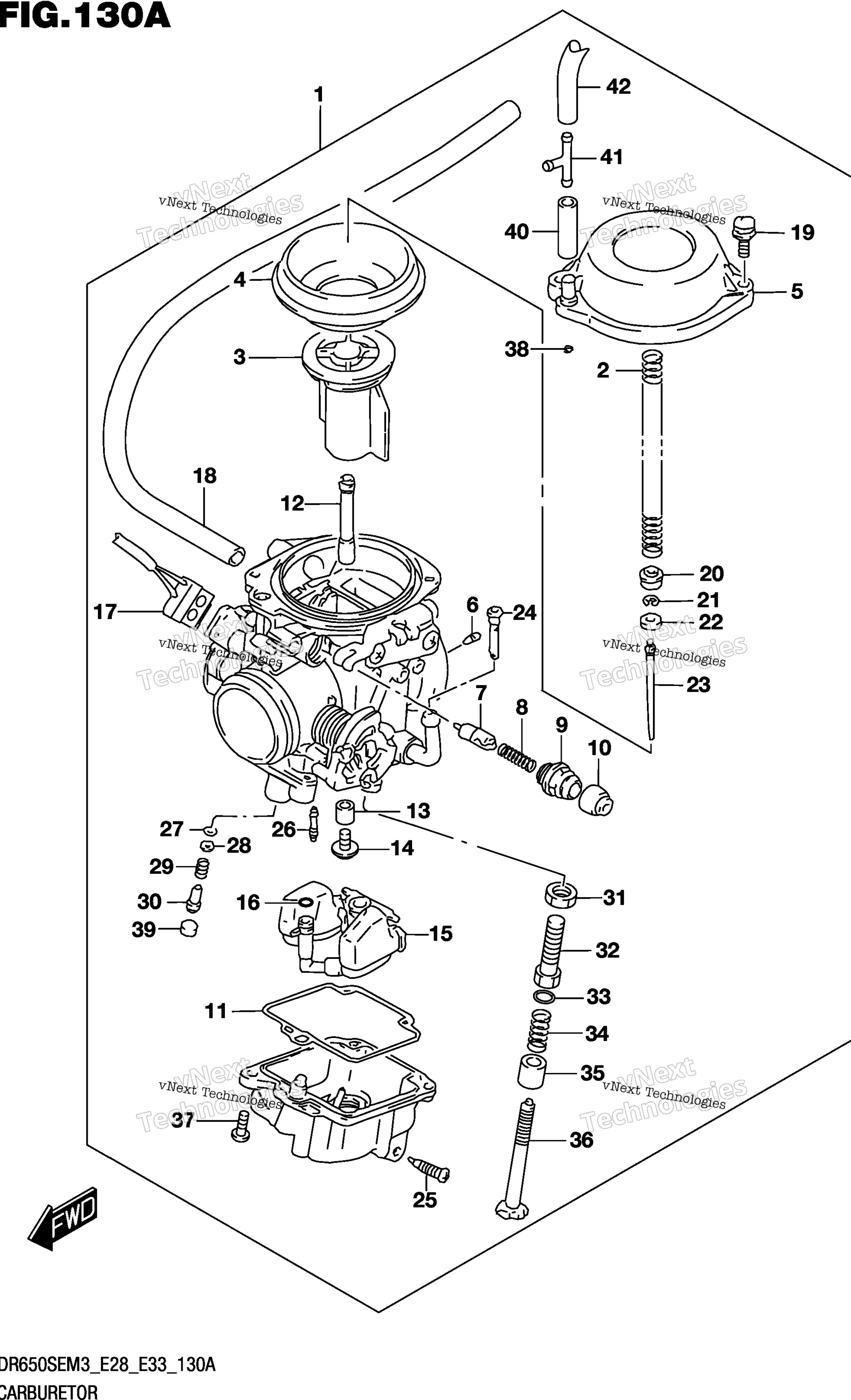

Схема карбюратора для DR650SEM3
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY art. 13200-32E90-000
По запросу
2
.SPRING art. 13417-17D00-000
По запросу
3
.VALVE,PISTON art. 13501-32E00-000
По запросу
4
.DIAPHRAGM art. 13507-07D02-000
По запросу
5
.COVER,DIAPHRAGM art. 13502-41C00-000
По запросу
6
.JET,AIR (#1.0) art. 09493-20007-000
По запросу
7
.PLUNGER art. 13411-12D00-000
По запросу
8
.SPRING art. 13417-22010-000
По запросу
9
.HOLDER,GUIDE art. 13418-43410-000
По запросу
10
.CAP art. 13681-04011-000
По запросу
11
Прокладка Suzuki art. 13258-44B00-000
По запросу
12
.JET,NEEDLE (Y-5M) art. 09494-00884-000
По запросу
13
.RING art. 13331-07D00-000
По запросу
14
.JET, MAIN (#140) art. 09491-28010-000
По запросу
15
.FLOAT/NEEDLE VALVE ASSY art. 13250-12EH0-000
По запросу
16
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
17
.SWITCH,THROTTLE art. 13630-38E00-000
По запросу
18
.HOSE art. 13683-32E01-000
По запросу
19
.SCREW art. 02112-7516A-000
По запросу
20
.RING art. 13331-12D00-000
По запросу
21
.CLIP,NEEDLE art. 13394-31210-000
По запросу
22
.RING art. 13387-07D00-000
По запросу
23
.NEEDLE,JET (6F23-1) art. 13383-32E10-000
По запросу
24
.FILTER art. 13236-12C00-000
По запросу
25
.SCREW,DRAIN art. 13247-02340-000
По запросу
26
.JET, PILOT (#42.5) art. 09492-42010-000
По запросу
27
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
28
Шайба Suzuki art. 13291-29900-000
По запросу
29
.SPRING art. 13268-47070-000
По запросу
30
.SCREW,PILOT (1 1/2) art. 13279-47070-000
По запросу
31
.NUT art. 13607-37010-000
По запросу
32
.ADJUSTER art. 13267-31D10-000
По запросу
33
.WASHER art. 13615-43010-000
По запросу
34
.SPRING art. 13271-33C00-000
По запросу
35
.RING art. 13432-95210-000
По запросу
36
.ADJUSTER art. 13267-31D00-000
По запросу
37
.SCREW,5X14 (5X14) art. 13601-05148-XC0
По запросу
38
.O-RING art. 13278-02340-000
По запросу
39
.PLUG art. 13281-05A00-000
По запросу
40
.HOSE art. 13683-32E10-000
По запросу
41
Соединительный тройник трубки Suzuki art. 09367-06002-000
По запросу
42
.HOSE art. 13687-02341-000
По запросу
