модель 2023 года
- Модель DR650
- Код модели DR650SEM3

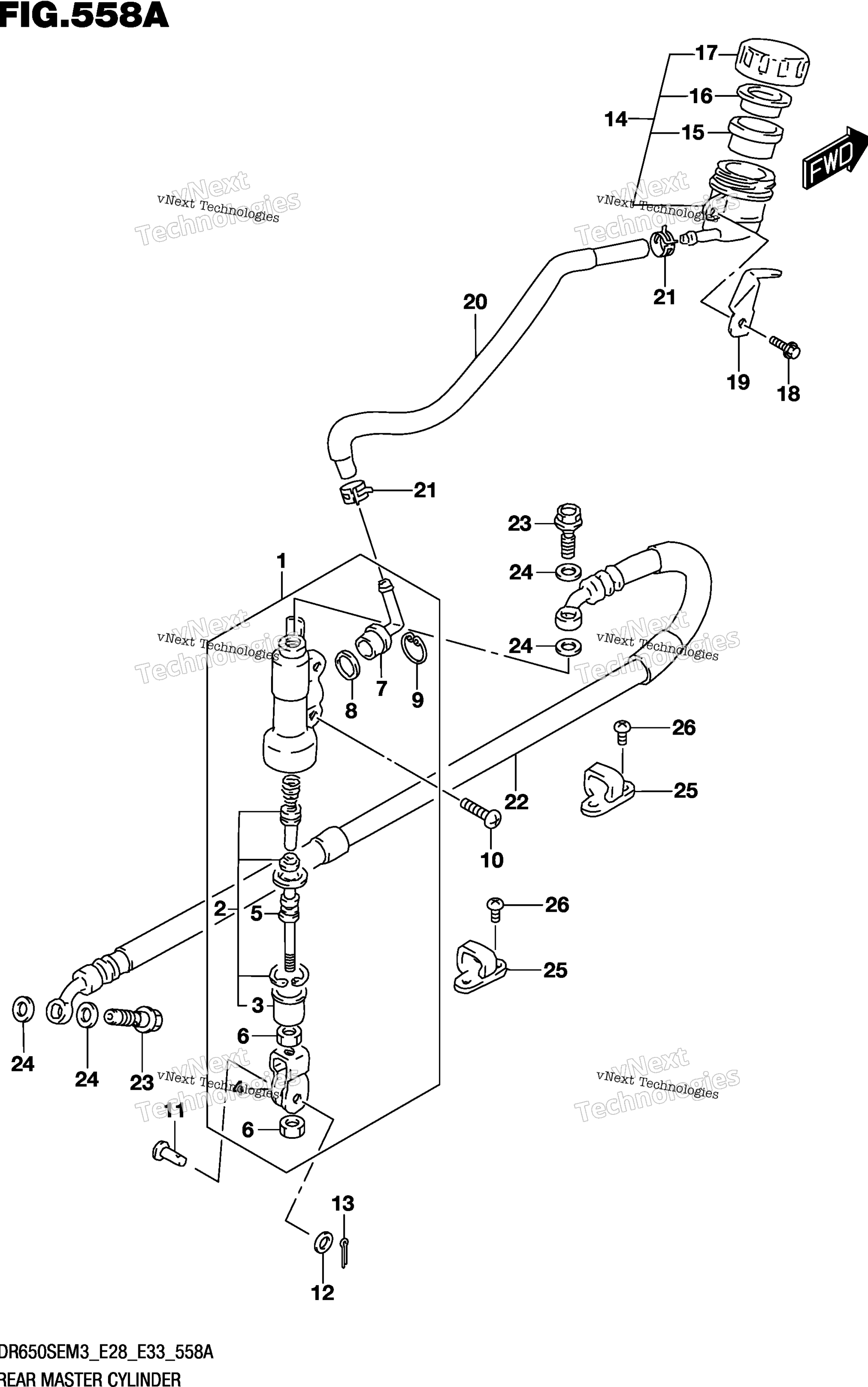

Схема заднего главного цилиндра тормоза для DR650SEM3
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,REAR MASTER art. 69600-32E00-000
По запросу
2
Ремкомплект тормозного цилиндра Suzuki art. 69600-04821-000
от 4 484 ₽
3
..BOOT art. 69691-04A00-000
По запросу
4
.YOKE art. 69692-13E00-000
По запросу
5
.ROD,PUSH art. 69670-27A30-000
По запросу
6
.NUT art. 69693-05A00-000
По запросу
7
.CONNECTOR art. 69672-00B20-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
.CIRCLIP art. 69674-00B20-000
По запросу
10
SCREW (6X16) art. 09139-06237-000
По запросу
11
PIN (8X20) art. 09200-08048-000
По запросу
12
WASHER (8.5X14X1.6) art. 09160-08090-000
По запросу
13
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
14
Бачок томозной жидкости Suzuki art. 69740-03D00-000
По запросу
15
.DIAPHRAGM art. 69667-00B20-000
По запросу
16
.PLATE art. 69668-00B20-000
По запросу
17
.CAP art. 69669-03D00-000
По запросу
18
BOLT art. 01550-0616A-000
По запросу
19
GUARD,RSVR TANK CAP art. 69743-14D10-000
По запросу
20
HOSE,RESERVOIR TANK art. 69730-32E00-000
По запросу
21
CLIP (ID:12) art. 09401-12404-000
По запросу
22
HOSE,REAR BRAKE art. 69480-32E02-000
По запросу
23
UNION (10X1.25X22) art. 09360-10062-000
По запросу
24
Шайба Suzuki art. 09161-10009-000
от 221 ₽
25
GUIDE RR BRAKE (HOLE 1-5.5) art. 61196-27C50-000
По запросу
26
SCREW art. 02142-0510B-000
По запросу
