модель 2000 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR CLASSIC (XVZ1300ATM)

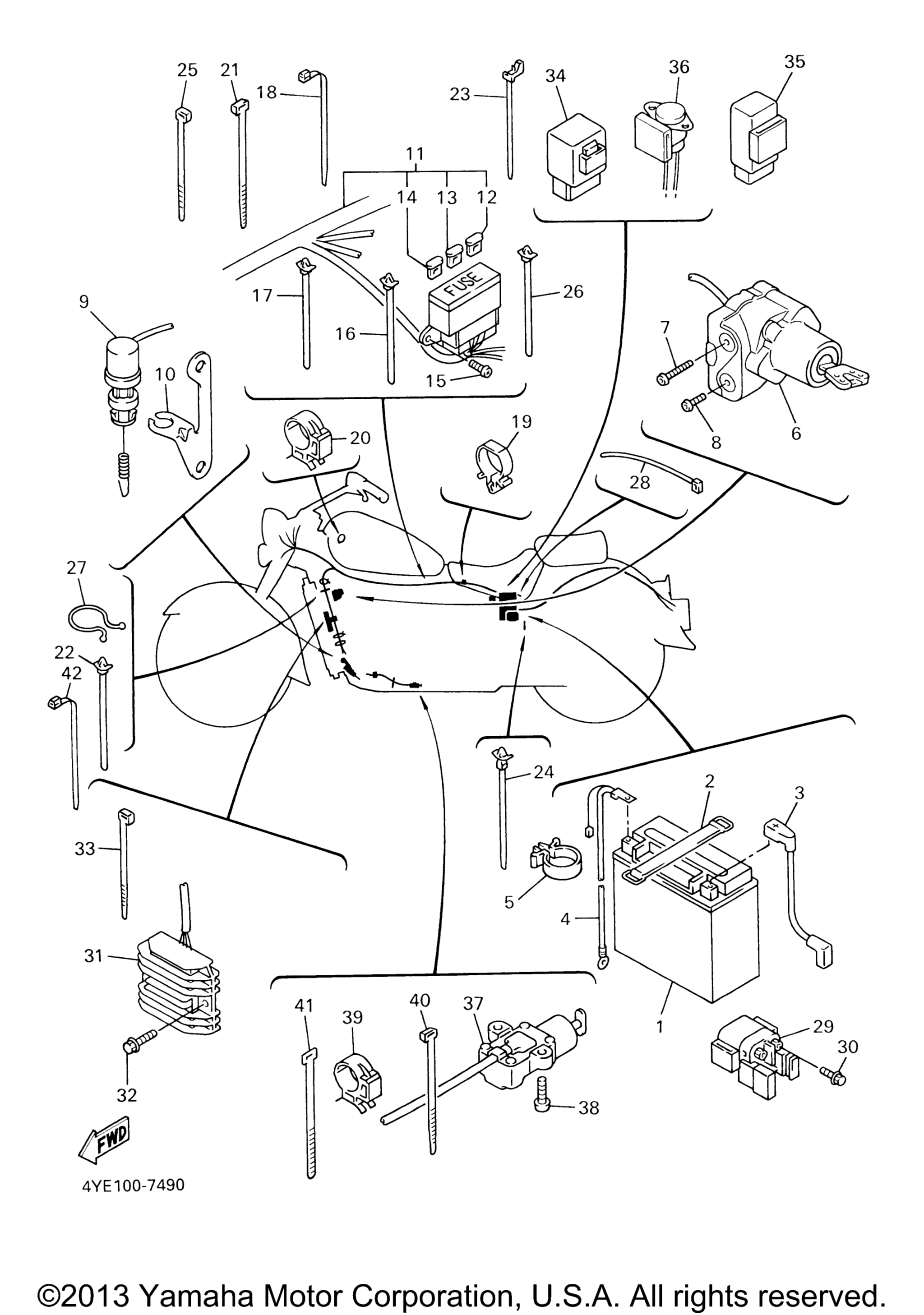

Схема электрооборудования 1 для ROYAL STAR TOUR CLASSIC (XVZ1300ATM)
Схема
Детали
Номер
Наименование детали
Цена
1
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
2
Band, Battery art. 7H3-82131-00-00
По запросу
3
Wire, Plus Lead art. 4NK-82115-00-00
По запросу
4
Wire, Minus Lead art. 4JH-82116-00-00
По запросу
5
Clamp art. 90464-13133-00
По запросу
6
Main Switch Assembly art. 4YE-82510-02-00
По запросу
7
Болт Yamaha art. 91317-06055-00
от 368 ₽
8
Bolt art. 91317-06014-00
По запросу
9
Stop Switch Assy art. 4NK-82530-00-00
По запросу
10
Stay, Stop Switch art. 4NK-82539-00-00
По запросу
11
Wire Harness Assembly art. 4YE-82590-01-00
По запросу
12
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
13
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
14
. .Fuse (5A-Bl) art. 1NL-82151-00-00
По запросу
15
Screw, Bind art. 98907-06012-00
По запросу
16
Хомут с фиксатором art. 90464-10112-00
По запросу
17
Хомут с фиксатором art. 90464-10112-00
По запросу
18
Зажим art. 90464-15195-00
По запросу
19
Зажим Yamaha art. 90464-24230-00
По запросу
20
Clamp art. 90464-10190-00
По запросу
21
Band art. 1UA-82591-00-00
По запросу
22
Хомут с фиксатором art. 90464-10112-00
По запросу
23
Clamp art. 90464-15200-00
По запросу
24
Хомут с фиксатором art. 90464-10112-00
По запросу
25
Clamp art. 90464-16061-00
По запросу
26
Хомут с фиксатором art. 90464-10112-00
По запросу
27
.Clamp art. 90464-30040-00
По запросу
28
Clamp art. 90464-16061-00
По запросу
29
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
30
Болт с фланцем art. 95027-06008-00
По запросу
31
Rectifier & Regulator Assy art. 3VD-81960-01-00
По запросу
32
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
33
Зажим пластиковый art. 25G-83936-01-00
По запросу
34
Relay Assy (3En-00) art. 3EN-81950-02-00
По запросу
35
Relay Assy (1Uy-92) art. 1UY-81950-92-00
По запросу
36
Thermoswitch Assy art. 3BT-82560-00-00
По запросу
37
Switch, Side Stand art. 3LD-82566-50-00
По запросу
38
Screw, Pan Head art. 98507-05014-00
По запросу
39
Clamp art. 90464-10190-00
По запросу
40
Band art. 1UA-82591-00-00
По запросу
41
Зажим пластиковый art. 25G-83936-01-00
По запросу
42
Зажим art. 90464-15195-00
По запросу
