модель 2000 года
- Модель Royal Star
- Код модели ROYAL STAR TOUR CLASSIC (XVZ1300ATM)

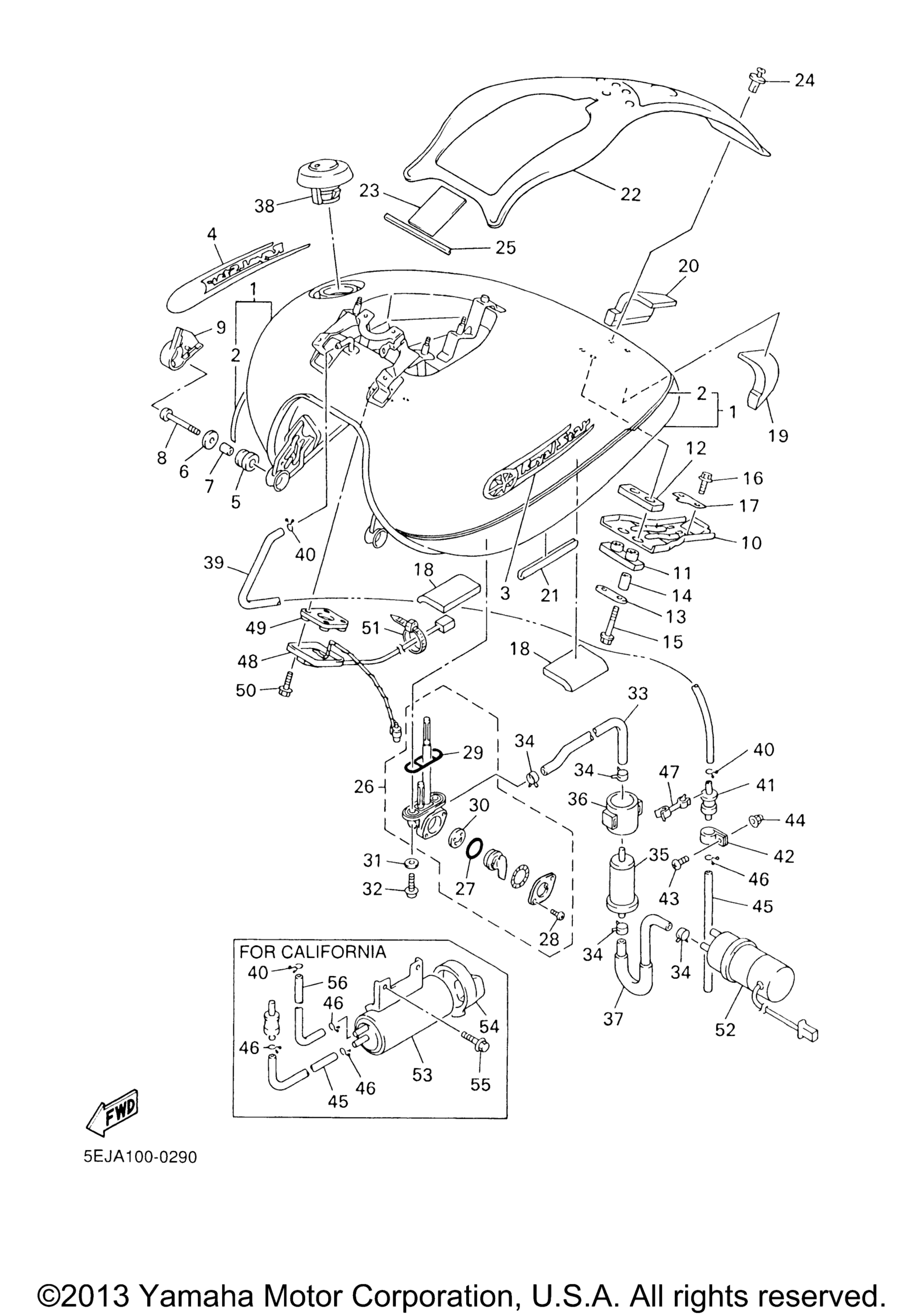

Схема топливного бака для ROYAL STAR TOUR CLASSIC (XVZ1300ATM)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 4NK-Y2410-10-04
По запросу
2
. Graphic Set art. 4YE-24240-60-00
По запросу
3
Emblem 1 art. 4NK-24161-00-00
По запросу
4
Emblem 2 art. 4NK-24162-00-00
По запросу
5
Grommet art. 90480-18549-00
По запросу
6
Washer, Plate art. 90201-063J2-00
По запросу
7
Collar art. 90387-06027-00
По запросу
8
Bolt, Button Head art. 92017-06035-00
По запросу
9
Cover, Side 1 art. 4NK-24129-00-00
По запросу
10
Bracket, Fuel Tank 1 art. 4NK-24191-00-00
По запросу
11
Damper, Locating 1 art. 2GH-24181-00-00
По запросу
12
Damper, Locating 3 art. 2GH-24183-00-00
По запросу
13
Washer, Special art. 2GH-24186-00-00
По запросу
14
Втулка Yamaha art. 90387-07598-00
По запросу
15
Bolt, Flange art. 95822-06025-00
По запросу
16
Bolt, Flange art. 95817-06014-00
По запросу
17
Washer, Special art. 4NK-24186-00-00
По запросу
18
Damper, Locating 1 art. 4NK-24181-00-00
По запросу
19
Damper, Locating 2 art. 4NK-24182-00-00
По запросу
20
Damper, Locating 3 art. 4NK-24183-00-00
По запросу
21
.Mold, Fuel Tank art. 31A-24188-01-00
По запросу
22
Cover, Top art. 5EJ-F171A-00-00
По запросу
23
Damper, Plate 1 art. 5EJ-2414H-00-00
По запросу
24
Заклепка Yamaha art. 90269-07076-00
По запросу
25
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
26
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
27
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
28
. .Screw, Pan Head art. 98580-03008-00
По запросу
29
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
30
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
31
Washer, Plate art. 90202-05187-00
По запросу
32
Screw art. 90149-06011-00
По запросу
33
Pipe, Fuel 1 art. 4NK-24311-01-00
По запросу
34
Clip art. 90467-11044-00
По запросу
35
Filter Assy art. 1FK-24560-10-00
По запросу
36
Bracket, Filter art. 1FK-24566-00-00
По запросу
37
Pipe 2 art. 4NK-24312-00-00
По запросу
38
Cap Assy art. 4NK-24602-20-00
По запросу
39
Pipe 10 art. 4NK-24321-02-00
По запросу
40
Clip CA art. 90467-100A1-00
По запросу
41
Roll Over Valve Assy art. 25H-24180-00-00
По запросу
42
Зажим Yamaha art. 90464-15014-00
По запросу
43
Винт Yamaha art. 98907-05012-00
По запросу
44
Nut, Crown art. 90176-05054-00
По запросу
45
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
46
Clip CA art. 90467-100A1-00
По запросу
47
Clamp art. 90464-13103-00
По запросу
48
Sender Unit Assy, Fuel Meter art. 4NK-85752-01-00
По запросу
49
Gasket, Sender Unit art. 5G3-85753-00-00
По запросу
50
Болт с шайбой Yamaha art. 90119-05071-00
от 830 ₽
51
Зажим art. 90464-15195-00
По запросу
52
Fuel Pump Comp art. 4NK-13907-01-00
По запросу
53
Canister Assy CA art. 1UL-24170-00-00
По запросу
54
Cover, Canister CA art. 2JU-2419E-00-00
По запросу
55
Болт Yamaha art. 95817-06010-00
от 578 ₽
56
Hose CA art. 90445-113K3-00
По запросу
