модель 2000 года
- Модель TZ250
- Код модели TZ250 (TZ250M)

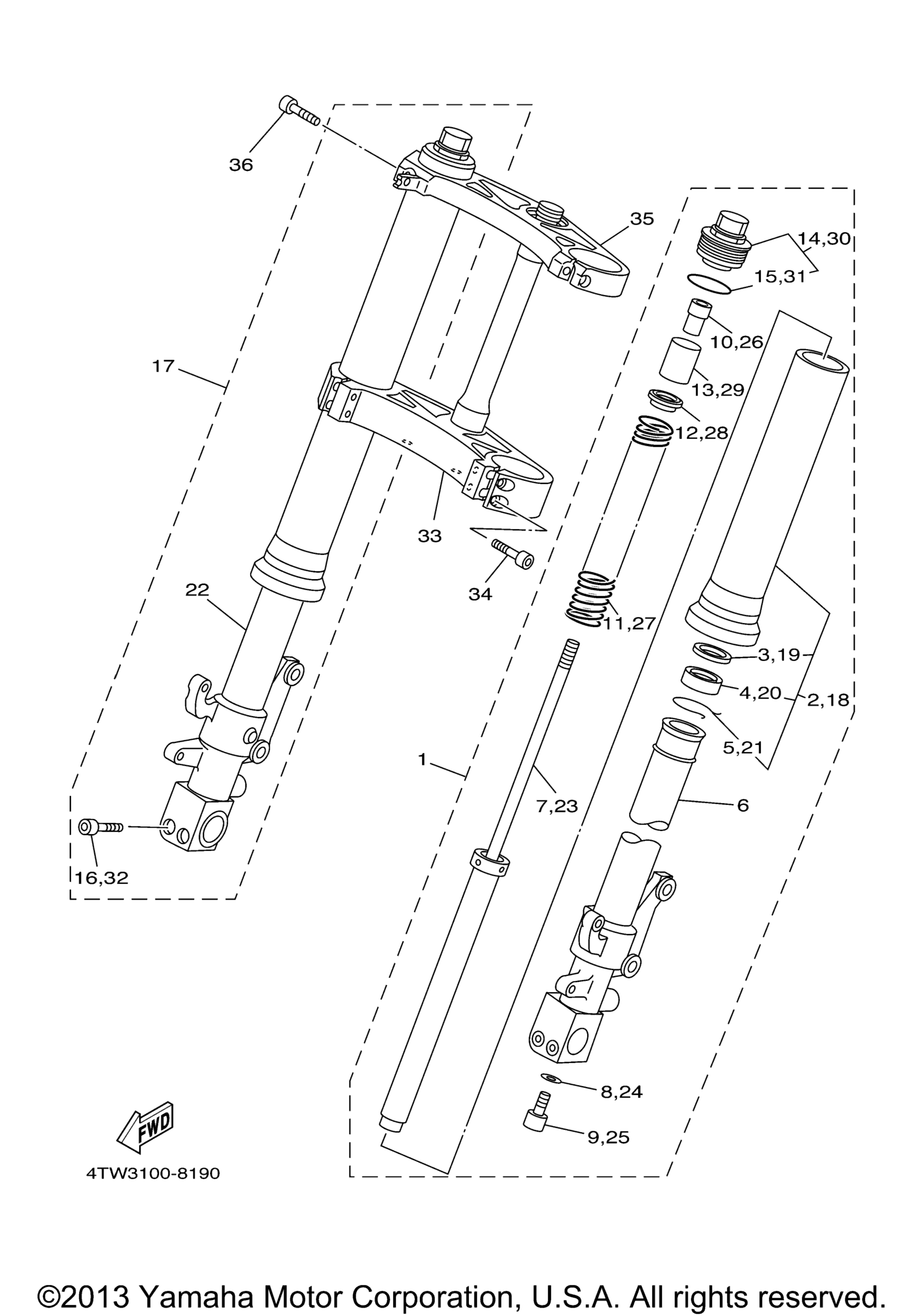

Схема передней вилки для TZ250 (TZ250M)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) (USA) art. 5KE-23102-00-00
По запросу
2
. Tube, Outer (Right) (USA) art. 5KE-23136-00-00
По запросу
3
. . .Washer, Oil Seal (USA) art. 36Y-23146-10-00
По запросу
4
. . Oil Seal (USA) art. 3SP-23145-L0-00
По запросу
5
. . .Ring, Snap (USA) art. 26H-23156-00-00
По запросу
6
. Inner Tube Comp. 1 (USA) art. 5KE-23110-00-00
По запросу
7
. Cylinder Comp., Front Fork (USA) art. 5KE-23170-00-00
По запросу
8
. .Gasket (USA) art. 2K8-23158-L0-00
По запросу
9
. Bolt, Hexagon Socket Head (USA) art. 3LC-23181-00-00
По запросу
10
. Nut (USA) art. 4TW-23357-10-00
По запросу
11
. Spring, Front Fork (USA) art. 3YL-23141-00-00
По запросу
12
. Seat, Spring Upper (USA) art. 4TW-23142-10-00
По запросу
13
. Spacer (USA) art. 4TW-23118-10-00
По запросу
14
. Bolt, Cap (USA) art. 4TW-23111-10-00
По запросу
15
. . O-Ring (USA) art. 3SP-23147-M0-00
По запросу
16
. Bolt, Socket Head (USA) art. 91314-06040-00
По запросу
17
Front Fork Assy (R.H) (USA) art. 5KE-23103-00-00
По запросу
18
. Tube, Outer (Right) (USA) art. 5KE-23136-00-00
По запросу
19
. . .Washer, Oil Seal (USA) art. 36Y-23146-10-00
По запросу
20
. . Oil Seal (USA) art. 3SP-23145-L0-00
По запросу
21
. . .Ring, Snap (USA) art. 26H-23156-00-00
По запросу
22
. Inner Tube Comp. 2 (USA) art. 5KE-23120-00-00
По запросу
23
. Cylinder Comp., Front Fork (USA) art. 5KE-23170-00-00
По запросу
24
. .Gasket (USA) art. 2K8-23158-L0-00
По запросу
25
. Bolt, Hexagon Socket Head (USA) art. 3LC-23181-00-00
По запросу
26
. Nut (USA) art. 4TW-23357-10-00
По запросу
27
. Spring, Front Fork (USA) art. 3YL-23141-00-00
По запросу
28
. Seat, Spring Upper (USA) art. 4TW-23142-10-00
По запросу
29
. Spacer (USA) art. 4TW-23118-10-00
По запросу
30
. Bolt, Cap (USA) art. 4TW-23111-10-00
По запросу
31
. . O-Ring (USA) art. 3SP-23147-M0-00
По запросу
32
. Bolt, Socket Head (USA) art. 91314-06040-00
По запросу
33
Under Bracket Comp (USA) art. 4TW-23340-21-00
По запросу
34
Bolt (USA) art. 91314-08035-00
По запросу
35
Crown, Handle (USA) art. 4TW-23435-01-00
По запросу
36
Bolt (USA) art. 91317-08035-00
По запросу
