модель 2000 года
- Модель TZ250
- Код модели TZ250 (TZ250M)

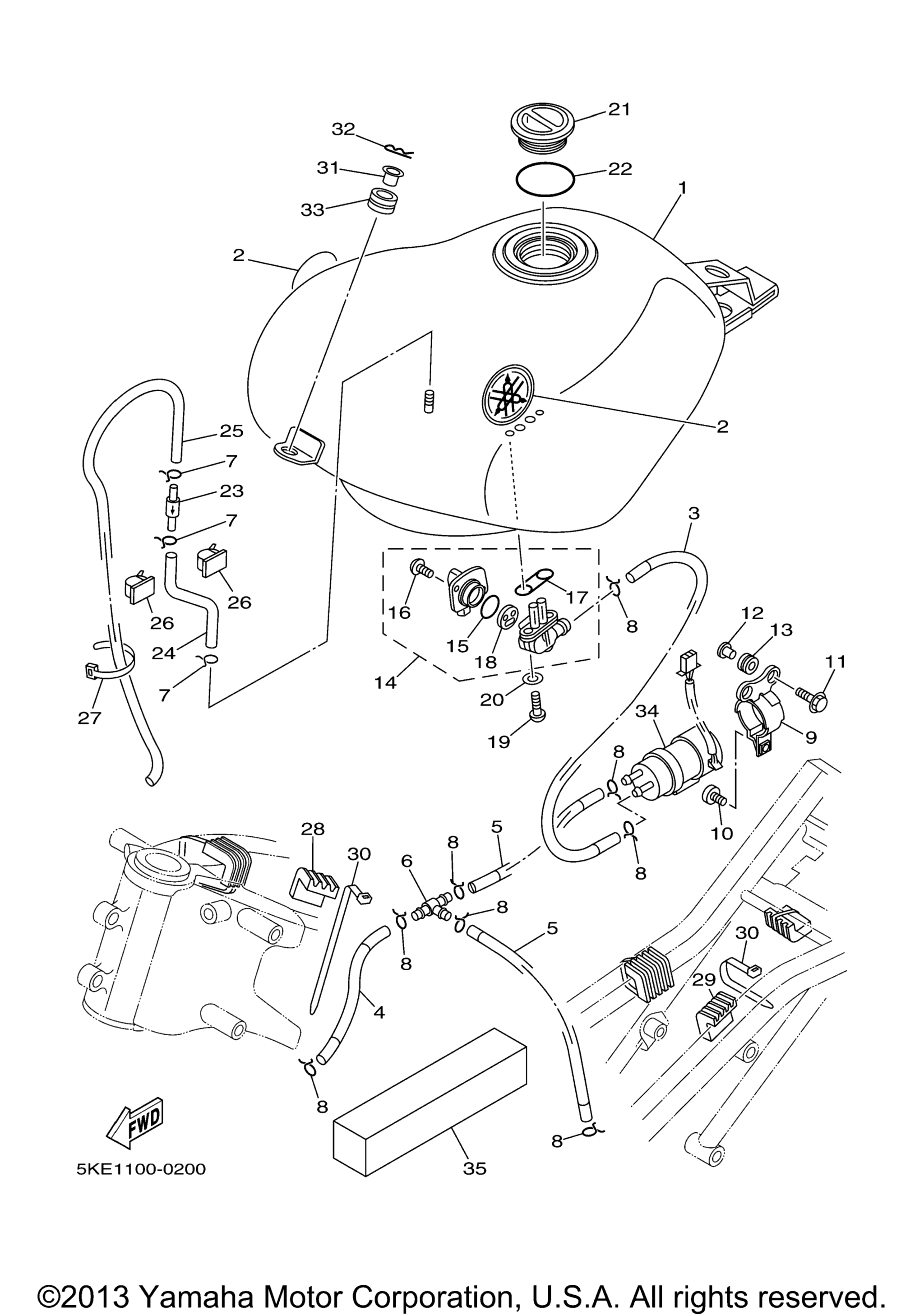

Схема топливного бака для TZ250 (TZ250M)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp WW (USA) art. 5KE-24110-00-36
По запросу
2
Emblem (USA) art. 5KE-2411B-00-00
По запросу
3
Pipe, Fuel 1 (USA) art. 5KE-24311-00-00
По запросу
4
Pipe 2 (USA) art. 5KE-24312-00-00
По запросу
5
Pipe 3 (USA) art. 5KE-24313-00-00
По запросу
6
Joint, Fuel Pipe (USA) art. 1X2-24376-00-00
По запросу
7
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
8
Clip (USA) art. 90467-100A1-00
По запросу
9
Bracket, Fuel Pump (USA) art. 3CV-24491-10-00
По запросу
10
.Screw, Bind (USA) art. 98907-05008-00
По запросу
11
Болт с шайбой Yamaha art. 90119-06096-00
от 578 ₽
12
Collar (USA) art. 90387-06737-00
По запросу
13
Grommet (USA) art. 90480-13163-00
По запросу
14
Fuel Cock Assy 1 (USA) art. 4JT-24500-20-00
По запросу
15
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
16
. .Screw, Pan Head (USA) art. 98580-03008-00
По запросу
17
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
18
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
19
Screw (USA) art. 90149-06011-00
По запросу
20
Washer, Plate (USA) art. 90202-05187-00
По запросу
21
Body, Cap (USA) art. 4JT-24611-00-00
По запросу
22
Gasket, Cap (USA) art. 4JT-24612-00-00
По запросу
23
Pipe Joint Assy (USA) art. 3XJ-24380-00-00
По запросу
24
Tube, Flexible Vinyl (USA) art. 91A20-05039-00
По запросу
25
Tube, Flexible Vinyl (USA) art. 91A20-05080-00
По запросу
26
Clamp (USA) art. 90464-25160-00
По запросу
27
Clamp (USA) art. 1UA-82591-00-00
По запросу
28
Damper, Locating 1 (USA) art. 4DP-24181-00-00
По запросу
29
Damper, Locating 2 (USA) art. 1RK-24182-00-00
По запросу
30
Clamp (USA) art. 90464-15152-00
По запросу
31
Collar (USA) art. 90387-083U8-00
По запросу
32
Clip (USA) art. 4JT-2411M-00-00
По запросу
33
Grommet (USA) art. 90480-18495-00
По запросу
34
Fuel Pump Comp (USA) art. 4NK-13907-01-00
По запросу
35
Plate 1 AP (USA) art. 4JT-2411R-00-00
По запросу
