модель 2000 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100MC) CA

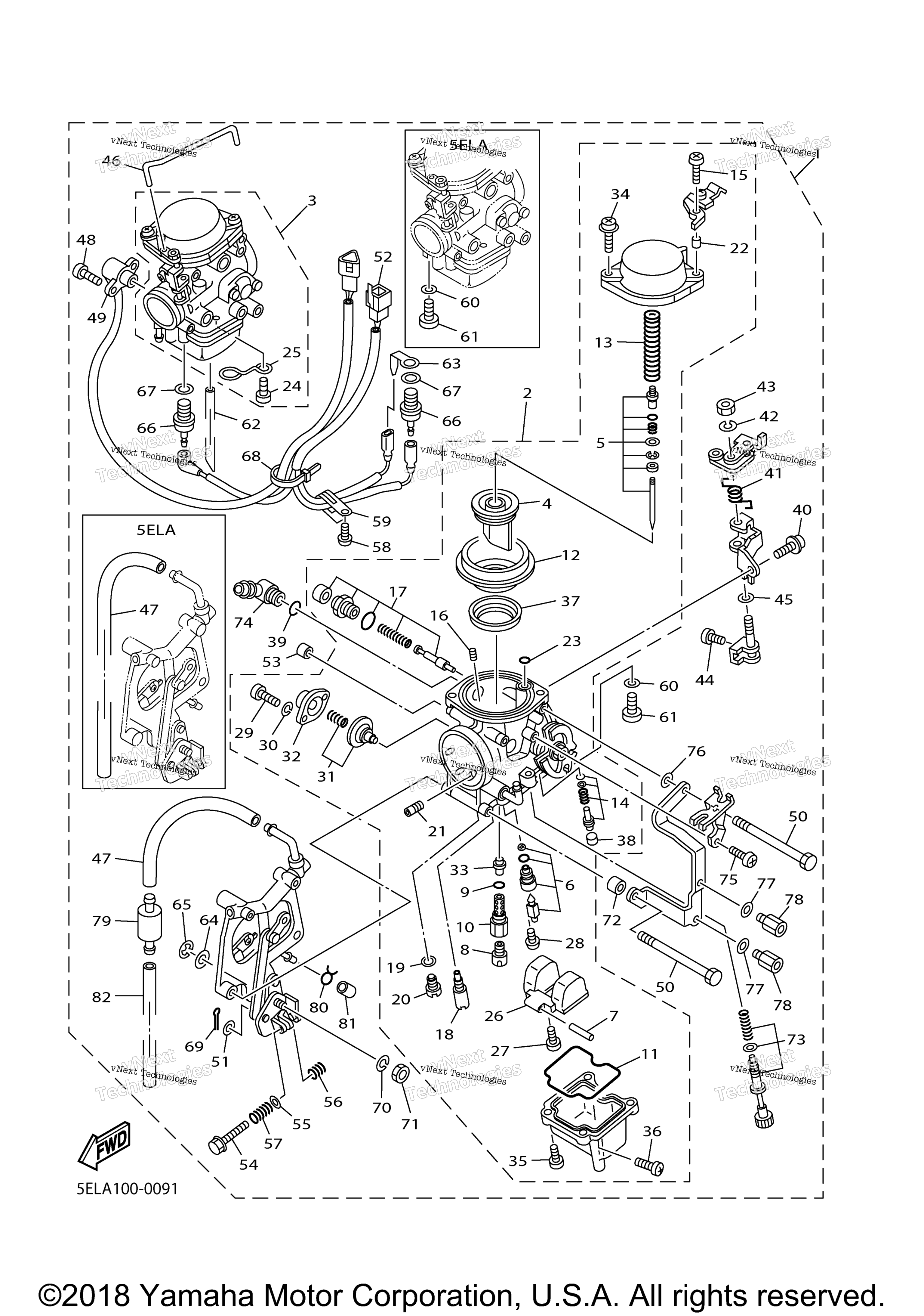

Схема карбюратора для V-STAR 1100 CUSTOM (XVS1100MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy MC (CAL) 5ELB art. 5EL-14900-31-00
По запросу
1
Carburetor Assy M (U49) 5ELA art. 5EL-14900-21-00
По запросу
2
. Carburetor Assy 1 (1) REAR MC (CAL) 5ELB art. 5EL-14901-30-00
По запросу
2
. Carburetor Assy 1 (1) REAR M (U49) 5ELA art. 5EL-14901-21-00
По запросу
3
. Carburetor Assy 2 (2) FRONT M (U49) 5ELA art. 5EL-14902-21-00
По запросу
3
. Carburetor Assy 2 (2) FRONT MC (CAL) 5ELB art. 5EL-14902-30-00
По запросу
4
. . Valve, Throttle 1 art. 5EL-14112-00-00
По запросу
5
. . Needle Set art. 5EL-1490J-20-00
По запросу
6
. . Needle Valve Set art. 5EL-14107-12-00
По запросу
7
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
8
. . .Jet, Main (#112.5) UR (2) FRONT art. 3G2-1423A-73-A0
По запросу
8
. . Jet, Main (#110) UR (1) REAR art. 3G2-14231-22-00
По запросу
9
Кольцо уплотнительное art. 583-14561-00-00
По запросу
10
. . Holder art. 5EL-14261-00-00
По запросу
11
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
12
. . Diaphragm art. 5EL-24411-00-00
По запросу
13
Пружина диафрагмы art. 4KM-14933-00-00
По запросу
14
. . Pilot Screw Set art. 4SV-14105-00-00
По запросу
15
Винт Yamaha art. 98507-05016-00
По запросу
16
. . Jet, Main (#145) art. 1HX-14231-29-00
По запросу
17
. . Starter Set art. 5EL-1410A-00-00
По запросу
18
. . Jet, Pilot (#17.5) art. 4KM-14142-17-00
По запросу
19
. . Ring art. 5EL-14918-00-00
По запросу
20
. . Jet, Main (#42.5) art. 3G2-1423A-59-00
По запросу
21
. . Jet, Main (#63.8) art. 1HX-1423E-25-00
По запросу
22
. . .Ring (1) REAR art. 4KM-14194-00-00
По запросу
23
. . .O-Ring art. 354-14147-00-00
По запросу
24
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 1 шт.
25
. . Clip (2) FRONT art. 5EL-14919-00-00
По запросу
26
Поплавок карбюратора art. 5DM-14985-00-00
По запросу
27
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
28
Винт карбюратора art. 1FN-14565-00-00
По запросу
29
Винт, головка поодона art. 98507-04014-00
По запросу
30
. . .Washer, Spring art. 92907-04100-00
По запросу
31
Диафрагма карбюратора Yamaha art. 5EL-1490H-00-00
По запросу
32
Крышка карбюратора art. 5AP-14280-00-00
По запросу
33
. . Nozzle, Main art. 5DM-14141-40-00
По запросу
34
. . Screw UR (1) REAR art. 4KM-14216-00-00
По запросу
35
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
36
Пробка сливная art. 12R-14191-00-00
По запросу
37
. . O-Ring art. 5EL-14561-00-00
По запросу
38
. . .Cap art. 3F9-14118-00-00
По запросу
39
. O-Ring art. 3LN-1416A-00-00
По запросу
40
. Screw art. 4SV-24453-00-00
По запросу
41
. Spring art. 5EL-14935-00-00
По запросу
42
. Washer, Spring art. 92990-05100-00
По запросу
43
. .Nut, Hexagon art. 95317-05700-00
По запросу
44
. Screw art. 11H-14991-09-00
По запросу
45
. Ring art. 31H-14194-00-00
По запросу
46
. Rod art. 5EL-14577-00-00
По запросу
47
. Hose M (U49) 5ELA art. 4YW-14987-00-00
По запросу
47
. Hose MC (CAL) 5ELB art. 5EL-14987-10-00
По запросу
48
. Screw art. 4WM-14565-00-00
По запросу
49
. Throttle Sensor Assy art. 5EL-85885-00-00
По запросу
50
. Screw art. 5EL-14592-00-00
По запросу
51
. Washer art. 4NK-14285-00-00
По запросу
52
. Wire, Sub Lead art. 5EL-81517-00-00
По запросу
53
. Hose art. 5EL-14987-00-00
По запросу
54
. Screw art. 5EL-14991-00-00
По запросу
55
. .Washer, Plug Screw art. 22F-14117-00-00
По запросу
56
. Spring, Pilot Adjusting art. 5EL-14212-00-00
По запросу
57
. Spring, Throttle Stop art. 3F7-14133-00-00
По запросу
58
. .Screw, Pan Head art. 98501-04006-00
По запросу
59
. Clamp art. 3XV-14243-00-00
По запросу
60
. .Gasket MC (CAL) 5ELB art. 127-14198-00-00
По запросу
61
Винт art. 3DM-14216-00-00
По запросу
62
. Pipe art. 5EL-14197-00-00
По запросу
63
. ..Terminal 1 art. 4DH-82103-00-00
По запросу
64
. .Washer art. 1A8-14953-00-00
По запросу
65
. .Clip art. 812-14137-00-00
По запросу
66
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
67
Шайба Yamaha art. 5CY-14951-00-00
По запросу
68
. .Clip, Pipe art. 35H-14139-00-00
По запросу
69
. Pin, Cotter art. 91492-10008-00
По запросу
70
Шайба Yamaha art. 92907-06100-00
от 473 ₽
71
. Nut art. 95382-06700-00
По запросу
72
. Pipe art. 5EL-14149-00-00
По запросу
73
. Throttle Screw Set art. 5EL-14103-00-00
По запросу
74
. Nipple art. 5EL-14251-00-00
По запросу
75
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
76
Шайба Yamaha art. 92990-06600-00
от 420 ₽
77
. Washer, Starter Lever MC (CAL) 5ELB art. 90201-05328-00
от 420 ₽
78
. Screw MC (CAL) 5ELB art. 5EL-14592-10-00
По запросу
79
. Filter Assy MC (CAL) 5ELB art. 4X7-2149Y-00-00
По запросу
80
. .Clip, Pipe MC (CAL) 5ELB art. 8A7-14139-00-00
По запросу
81
. .Cap MC (CAL) 5ELB art. 895-14169-00-00
По запросу
82
. Hose MC (CAL) 5ELB art. 5EL-14987-20-00
По запросу
