модель 2000 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100MC) CA

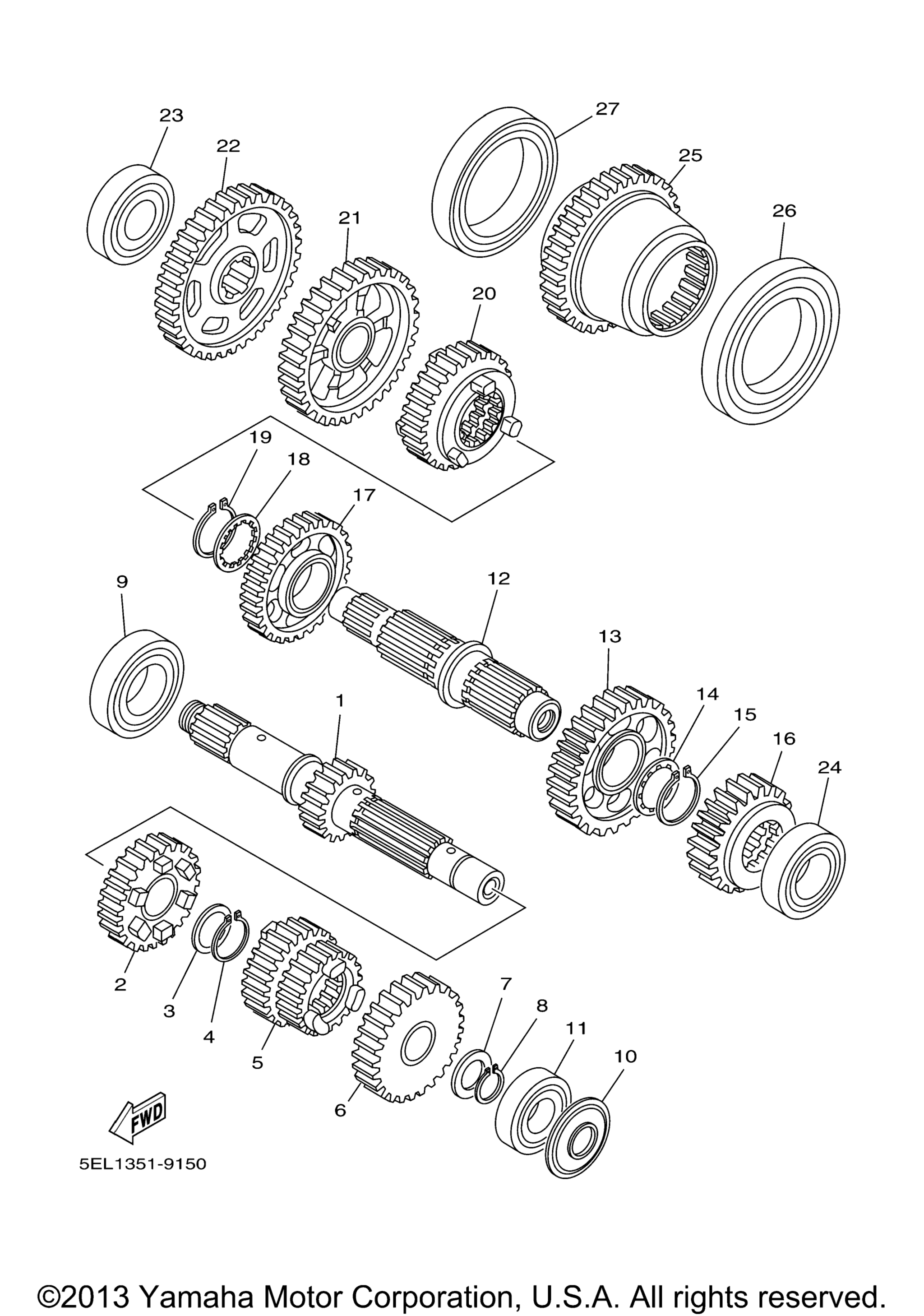

Схема трансмиссии для V-STAR 1100 CUSTOM (XVS1100MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (17T) art. 5EL-17411-00-00
По запросу
2
Gear, 4Th Pinion (31T) art. 5EL-17141-00-00
По запросу
3
Шайба Yamaha art. 90209-21332-00
По запросу
4
Кольцо стопорное Yamaha art. 99009-25400-00
от 830 ₽
5
Gear, 2Nd Pinion (24T/28T) art. 5EL-17121-00-00
По запросу
6
Gear, 5Th Pinion (34T) art. 5EL-17151-00-00
По запросу
7
Washer, Plate (T=1.0) art. 90201-20276-00
По запросу
8
Стопорное кольцо Yamaha art. 99009-20400-00
от 450 ₽
9
Bearing art. 93306-30525-00
По запросу
10
Oil Seal art. 93104-20068-00
По запросу
11
Bearing art. 93306-30443-00
По запросу
12
Drive Axle Assy art. 5EL-17402-00-00
По запросу
13
Gear, 2Nd Wheel (40T) art. 5EL-17221-00-00
По запросу
14
Washer art. 90209-28331-00
По запросу
15
Circlip art. 93440-31172-00
По запросу
16
Gear, 5Th Wheel (29T) art. 5EL-17251-00-00
По запросу
17
Gear, 3Rd Wheel (36T) art. 5EL-17231-00-00
По запросу
18
Washer art. 90209-28331-00
По запросу
19
Circlip art. 93440-31172-00
По запросу
20
Gear, 4Th Wheel (32T) art. 5KS-17241-00-00
По запросу
21
Gear, 1St Wheel (40T) art. 4X7-17211-00-00
По запросу
22
Gear, Middle Drive (47T) art. 5EL-17582-00-00
По запросу
23
Bearing art. 93306-20461-00
По запросу
24
Bearing art. 93306-20550-00
По запросу
25
Gear, Middle Driven (25T) art. 5EL-17583-00-00
По запросу
26
Bearing art. 93316-01201-00
По запросу
27
Подшипник art. 93306-91201-00
от 690 ₽
