модель 2000 года
- Модель V-STAR 650
- Код модели V-STAR CLASSIC (XVS650AM)

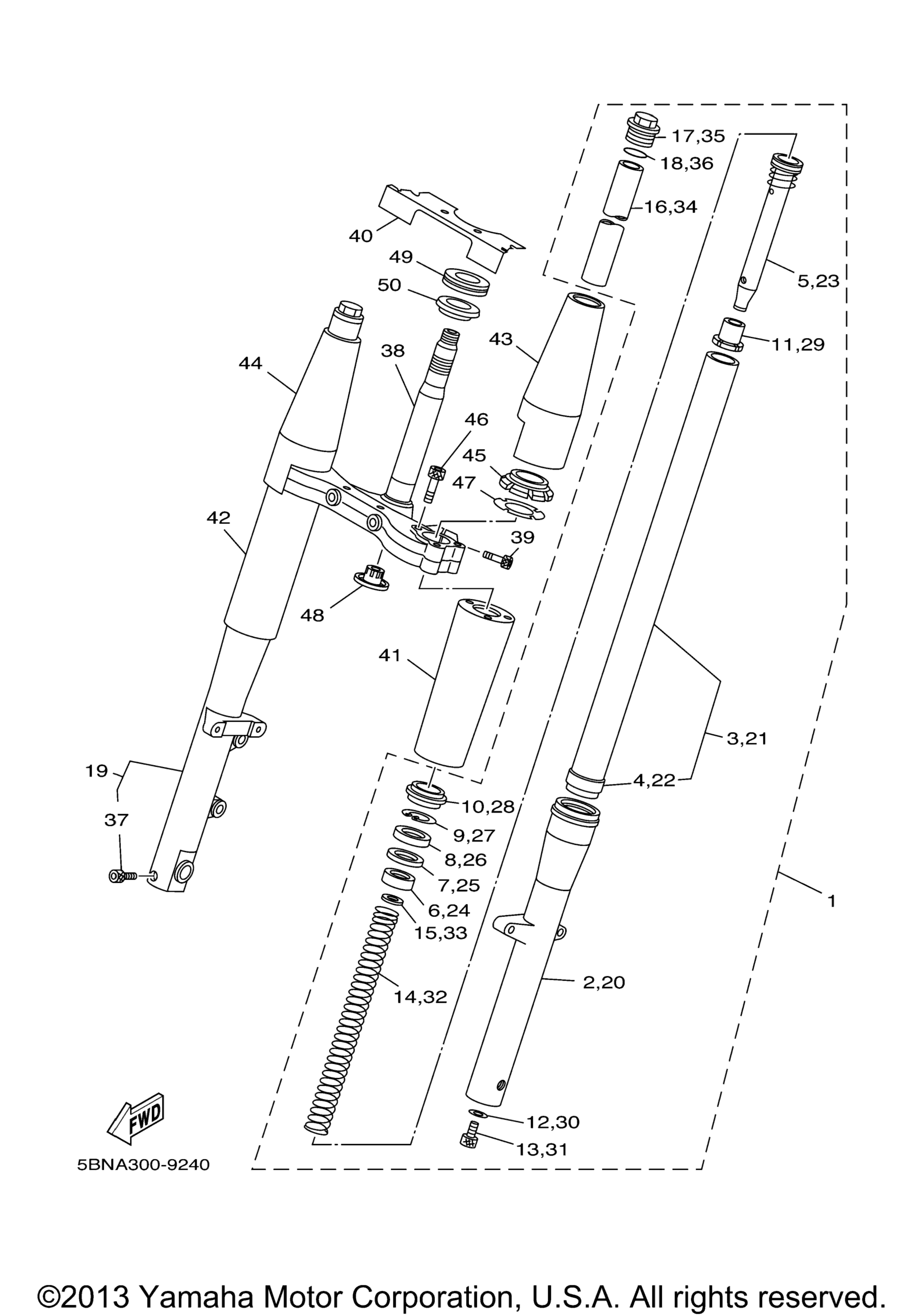

Схема передней вилки для V-STAR CLASSIC (XVS650AM)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assembly (L.H) art. 5BN-23102-02-00
По запросу
2
. Tube, Outer (Left) art. 5BN-23126-00-00
По запросу
3
. Inner Tube Comp. 1 art. 5BN-23110-01-00
По запросу
4
. . ..Piston, Front Fork art. 5BN-23171-00-00
По запросу
5
. Cylinder Comp., Front Fork art. 5BN-23170-00-00
По запросу
6
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
7
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
8
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
9
. .Ring, Snap art. 26H-23156-00-00
По запросу
10
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
11
. .Spindle, Taper art. 4YR-23173-00-00
По запросу
12
. .Gasket art. 509-23158-L0-00
По запросу
13
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
14
. Spring, Front Fork art. 5BN-23141-00-00
По запросу
15
. .Washer, Spring Upper art. 4DW-23149-40-00
По запросу
16
. .Spacer art. 4TR-23118-00-00
По запросу
17
. Bolt, Cap art. 1D0-23111-00-00
По запросу
18
. .O-Ring art. 43F-23188-10-00
По запросу
19
Front Fork Assembly (R.H) art. 5BN-23103-02-00
По запросу
20
. Tube, Outer (Right) art. 5BN-23136-00-00
По запросу
21
. Inner Tube Comp. 1 art. 5BN-23110-01-00
По запросу
22
. . ..Piston, Front Fork art. 5BN-23171-00-00
По запросу
23
. Cylinder Comp., Front Fork art. 5BN-23170-00-00
По запросу
24
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
25
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
26
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
27
. .Ring, Snap art. 26H-23156-00-00
По запросу
28
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
29
. .Spindle, Taper art. 4YR-23173-00-00
По запросу
30
. .Gasket art. 509-23158-L0-00
По запросу
31
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
32
. Spring, Front Fork art. 5BN-23141-00-00
По запросу
33
. .Washer, Spring Upper art. 4DW-23149-40-00
По запросу
34
. .Spacer art. 4TR-23118-00-00
По запросу
35
. Bolt, Cap art. 1D0-23111-00-00
По запросу
36
. .O-Ring art. 43F-23188-10-00
По запросу
37
. .Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
38
Under Bracket Comp art. 5KS-23340-10-00
По запросу
39
Bolt, Hexagon Socket Head art. 91314-08020-00
По запросу
40
Protector art. 5BN-23472-00-00
По запросу
41
Cover, Lower 1 art. 5BN-23123-01-00
По запросу
42
Cover, Lower 2 art. 5BN-23133-01-00
По запросу
43
Cover, Upper 1 art. 5KS-23121-10-00
По запросу
44
Cover, Upper 2 art. 5KS-23131-10-00
По запросу
45
Gasket art. 5BN-23163-00-00
По запросу
46
Bolt art. 91317-06045-00
По запросу
47
Washer, Felt art. 5BN-23165-00-00
По запросу
48
Cover, Under 1 art. 4KM-23123-01-00
По запросу
49
Подшипник вилки Yamaha art. 93399-99932-00
По запросу
50
Сальник вилки Yamaha art. 3FV-23462-00-00
По запросу
51
Fork Seal Kit NOT SHOWN art. 4EB-W003B-00-00
По запросу
